Нивелиры, их основные части и назначение

Цель задания: изучить названия основных частей прибора, освоить их взаимодействие научиться брать отсчеты по рейке.

Пособия и принадлежности: нивелиры, нивелирная рейка, рабочая тетрадь.



Геодезические измерения, в результате которых получают превышения и отметки высот точек, называют вертикальной съемкой– нивелированием.

Н и в е л и р – геодезический прибор, обеспечивающий при работе горизонтальную линию визирования. Он представляет собой сочетание зрительной трубы либо с цилиндрическим уровнем, либо с компенсатором. И уровень, и компенсатор служат для приведения зрительной трубы в горизонтальное положение.

По точности нивелиры разделяются на: 1) технические нивелиры Н10 (НТ и НТСК) Н10Л, Н10КЛ для технического нивелирования;

2) точные нивелиры Н3 (2Н3 и 2Н3К), НВ1, Н3К применяются в нивелировании сетей III и IV классов;

3) высокоточные нивелиры Н1, Н2, Н05 для нивелирования сетей I и II классов.

Цифры, следующие за буквой Н, указывают точность нивелира в мм (среднюю квадратическую погрешность на 1 км двойного хода).

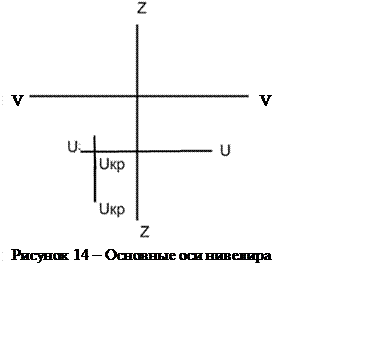

Принципиальная схема нивелира и его оси приведена на рисунке 13. Отдельно оси нивелира показаны на рисунке 14.

Рисунок 13 – Принципиальная схема нивелира и его основные оси

1 –подставка с тремя подъемными винтами; 2 – круглый уровень; 3 – зрительная труба; 4 – цилиндрический контактный уровень



ZZ – ось вращения инструмента;

VV – визирная ось зрительной трубы;

UU – ось цилиндрического контактного уровня;

UкрUкр – ось круглого уровня



Взаимное расположение осей нивелира строго определено: u_крu_кр||ZZ;uu||VV.
