ОПИСАНИЕ ЛАБОРАТОРНОГО СТЕНДА

Стенд предназначен для исследования работы автоматизированной единой электроэнергетической системы, в состав которой входят три дизель-генератора (ДГ), гребной электродвигатель (ГЭД) и потребители собственных нужд. Особенностью стенда является возможность отдельного рассмотрения автономной судовой электроэнергетической системы и гребной электрической установки [1, 2].

В состав автономной СЭЭС входят ГРЩ, источники и потребители электроэнергии (рис. 1.1).

Рисунок 1.1 Структурная схема автономной СЭЭС, где ДПТ - двигатель постоянного тока, СГ- синхронный генератор, ГРЩ - главный распределительный щит






Главный распределительный щит



Главный распределительный щит включает в себя (рис. 1.2):

· три генераторные секции;

· секция управления.

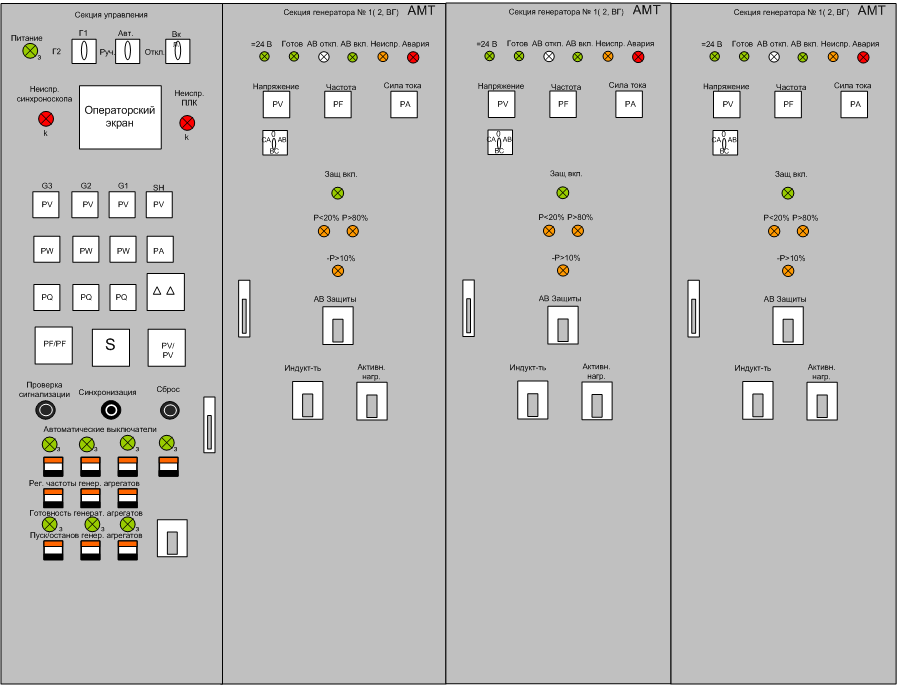

Рисунок 1.2 Вид лицевой панели ГРЩ



Генераторная секция предназначена для осуществления контроля и управления работой генератора (рис.1.3).

На лицевой панели этой секции расположены:

1. Измерительные приборы: вольтметр, амперметр, частотомер.

2. Световая индикация:

· красного цвета – неисправность генераторного агрегата, вырабатывается контроллером, расположенным в секции управления ГРЩ;

· зеленого цвета – подача питания на секцию; готовность генератора к приему нагрузки; подключение генератора к ГРЩ; подключение генератора к общей шине;

· желтого цвета – неисправности: двигательный режим, перегрузка и недогрузка генератора.

Рисунок 1.3 Вид лицевой панели ГС



3. Автоматический выключатель, обеспечивающий защиту генератора от ТКЗ и подключение его к общим шинам;

4. Автоматические выключатели, обеспечивающие защиту потребителей собственных нужд (активная и реактивная нагрузки) от ТКЗ и подключение их к шинам.

5. Предохранители, обеспечивающие защиту ламп индикации.

Вид СУ представлен на рис. 1.4.

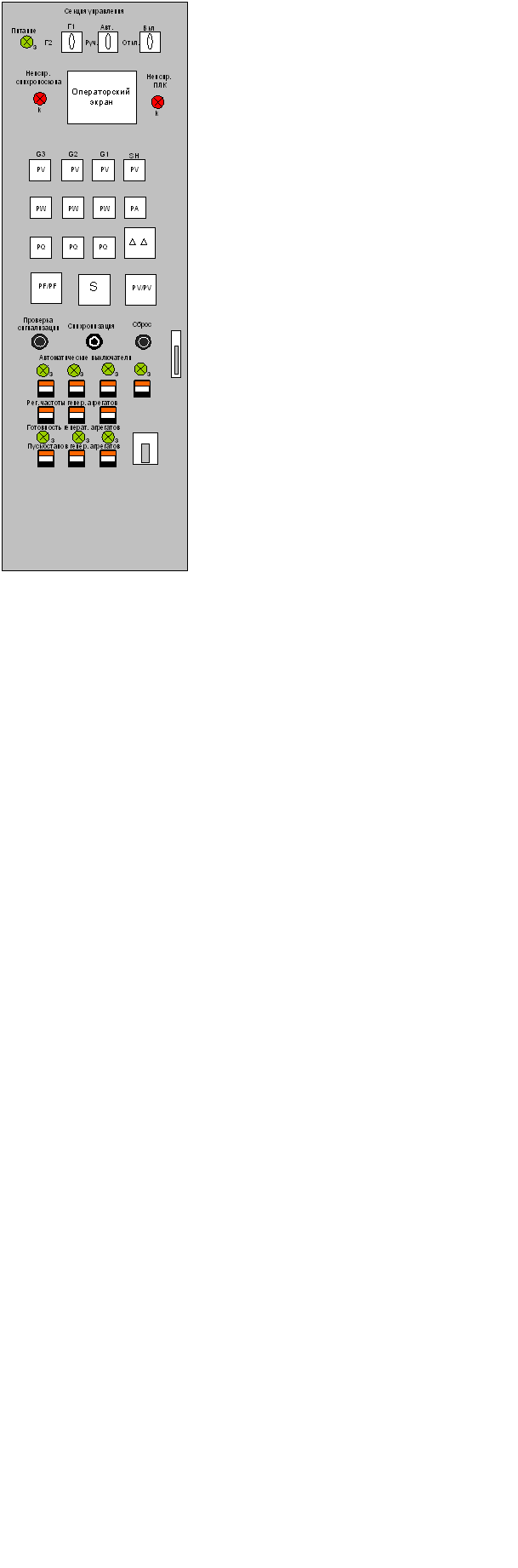

Рисунок 1.4 Вид лицевой панели СУ

В состав секции управления входят:

1. Операторский экран, предназначенный для управления и отображения состояния системы (рис.1.5). Он обеспечивает выполнение операций пуска и остановки генераторных агрегатов.

2. Переключатели, обеспечивающие:

· подачу питания на все секции ГРЩ;

· выбор приоритетного генератора;

· выбор режима функционирования ГРЩ «ручной» или «автоматизированный».

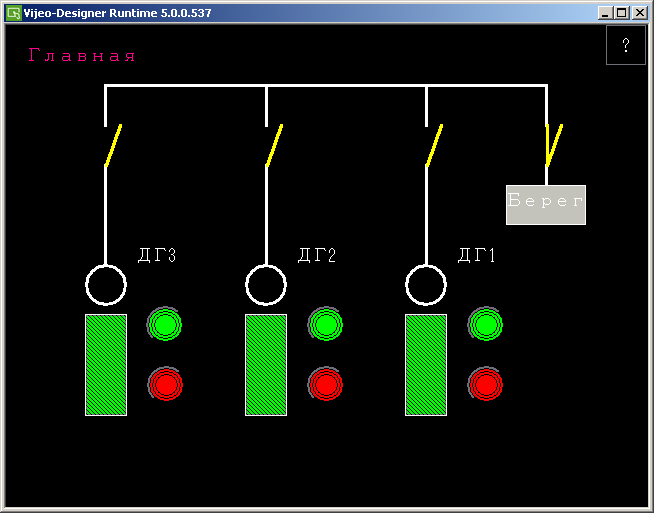

Рисунок 1.5 Вид панели оператора



3. Измерительные приборы и устройства:

· 4 вольтметра для измерения напряжений: береговой сети (SH) и каждого генератора (Gi);

· амперметр для измерения тока береговой сети;

· ламповый синхроноскоп на погасание;

· 3 ваттметра для измерения активной мощности каждого генератора;

· 3 ваттметра для измерения реактивной мощности каждого генератора;

· синхроноскоп (S) для выполнения ручной синхронизации;

· прибор для сравнения значения частоты двух генераторов;

· прибор для сравнения значения напряжения на двух генераторах.

4. Световая индикация

· красного цвета – неисправность ПЛК, синхроноскопа

(сигнал формируется функцией самодиагностирования контролера);

· зеленого цвета – подача питания на секцию; готовность генератора к приему нагрузки; подключение генератора к общей шине;

5. Предохранители, обеспечивающие защиту ламп индикации;

6. Органы управления (кнопки и переключатели), обеспечивающие выполнение следующих операций:

Ø в ручном режиме (при автономной работе станции и от береговой сети):

· выбор и запуск подключаемого ГА воздействием на соответствующие кнопки, расположенные на СУ, или на операторский экран;

· подгонка с помощью регулятора частоты вращения первичного двигателя (ПД) частоты подключаемого ГА к частоте сети;

· подключение генератора к шинам ГРЩ, осуществляемое по показаниям S при следующих условиях:

- небольшая разница частот между синхронизируемыми источниками при большей частоте у подключаемого ГА, что соответствует медленному вращению по часовой стрелке показаний S;

- в момент прохождения показаний S верхней точки;

· перевод или распределение нагрузок между работающими ГА воздействием на уставки регуляторов частоты вращения параллельно работающих источников;

Ø в автоматическом режиме (только при автономной работе станции):

· выбор и запуск подключаемого ГА воздействием на соответствующие кнопки, расположенные на СУ, или на операторский экран;

· подгонка частот, выбор момента подключения, подключение и распределение нагрузок осуществляется автоматически;

· дополнительно в данном режиме срабатывает сигнализация в ГС при перегрузке и недогрузке ГА.
