Прямоугольник и эллипс

Выполните следующие шаги:

1. На командной панелиCreate (Создать) нажмите кнопкуShapers (Формы), в списке объектов выберите вариантSplines (Сплайны), укажите Rectangle (Прямоугольник) и задайте способ создания "от края".

2. Щелкните LM в окне проекции и перетащите курсор по диагонали, следя за значением параметровLength (Длина) иWidth (Ширина). Отпустите кнопку мыши, фиксируя прямоугольник.

3. Для закругления углов прямоугольника введите значение радиуса закругления в счетчикеCorner Radius (Радиус закругления).

Тем же способом создайте эллипс с помощью кнопкиEllips (Эллипс).

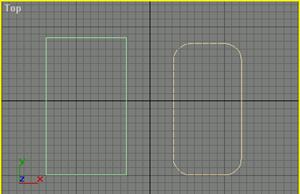

Чтобы создать квадрат с помощью примитиваRectangle (Прямоугольник) или окружность — с помощью примитиваEllips (Эллипс), стройте объекты при нажатой клавише <Ctrl>. На рис. 2 показан прямоугольник и его модификация со скругленными углами.

Рис. 2. Прямоугольник и его модификация
