Параметры резьбы

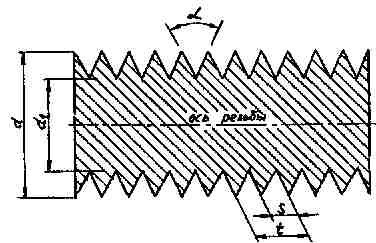

К основным параметрам резьбы (рис. 4.1) относятся:

- профиль резьбы - контур сечения резьбы в плоскости, проходящей че­рез ось резьбы;

- ось резьбы – прямая, относительно которой происходит винтовое дви­жение плоского контура, образующего резьбу;

- боковые стороны профиля – прямолинейные участки профиля, при­надлежащие винтовым поверхностям резьбы;

- шаг резьбы s – это расстояние между соседними одноименными боко­выми сторонами профиля в направлении, параллельном оси резьбы;

- ход резьбы t – это расстояние между ближайшими одноименными бо­ковыми сторонами профиля, принадлежащими одной и той же винтовой по­верхности, в направлении, параллельном оси резьбы. Ход резьбы означает величину перемещения винта или гайки за один полный оборот относительно оси резьбы. В однозаходной резьбе ход равен шагу t = s в, а в многозаходной – t = n x s, где n – число заходов;

- угол профиля а – это угол между боковыми сторонами профиля;

- наружный диаметр резьбы d - это диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или впадины внутренней резь­бы.

- внутренний диаметр d₁ - это диаметр воображаемого цилиндра, впи­санного во впадины наружной резьбы или вокруг вершин внутренней резьбы.

Для конических резьб шаг, ход резьбы, наружный и внутренний диа­метры, а также другие параметры определяются иначе.
