ВЕРЕВОЧНЫЕ ЗАЖИМЫ



Стандарты:

Минимальная рабочая прочность (Minimum working strength, section 4.4.6 prEN 12841).

Зажим должен выдерживать нагрузку 4 kH в течение 3 минут без проскальзывания по веревке и деформаций. Все "асендеры" проверяются изготовителями на нагрузку 4 kH.



Динамические характеристики (Dynamic performance, section 4.4.8 prEN 12841).

Зажимы испытываются падением груза 100 кг с фактором 1,0. Устройство располагается на веревке в 1 метре под жестким закреплением, и груз сбрасывается с уровня закрепления.

При этом измеряются пиковая ударная нагрузка и проскальзывание.



Кроме этого существует дополнительное требование к прочности корпуса зажима без участия кулачка и других элементов (Component body test, section4.1.6 prEN 12841). Корпус должен выдерживать нагрузку 15 kH, приложенную к присоединительным точкам, в течение 3 минут.

Жюмар

Изобретен двумя французами – Жюлем и Мари (назван по их фамилиям).



JUMAR (ASCENSION) - Petzl










Верёвочные зажимы Ascension и Basic предназначены для работы на верёвках, имеющих сердцевину и оплётку диаметром от 8 до 13 мм, которые отвечают стандартам UIAA и EN. При правильной постановке на веревку (рис. 2А) жумар можно нагружать 4,5-6 кН ( Petzl Ascension ) без повреждения веревки

Составные части 1 — Верхнее отверстие, 2 — Кулачок, 3 — Защёлка безопасности, 4 — Нижнее отверстие. Основные материалы: алюминиевый сплав (корпус), хромированная сталь (кулачок), полиамид (защёлка безопасности).

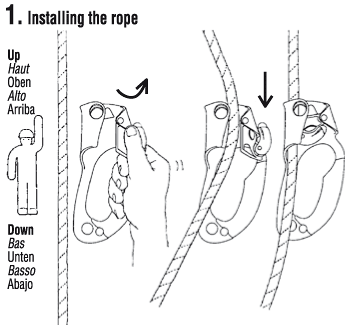

Рис. 1. Заправка верёвки Следует обращать внимание на указатель Up/Down (Вверх/Вниз). Большим пальцем возьмитесь за защёлку безопасности и оттяните кулачок вниз и в сторону, зафиксировав его в этом положении-зажим будет открыт. Заправте верёвку в специальные направляющие. Снимите предохранительную защёлку, после чего кулачок повернётся и прижмёт верёвку. Предохранительная защёлка предотвращает непреднамеренное открытие кулачка. Для того, чтобы освободить верёвку необходимо немного сдвинуть зажим вверх по верёвке одновременно потянув кулачок назад, используя предохранительную защёлку. Меры предосторожности Остерегайтесь попадания в зажим посторонних предметов (мелких камешков, веточек, строп), которые могут заблокировать работу кулачка. Обратите внимание на то, чтобы защёлка безопасности не зацепилась за одежду или за стропу.

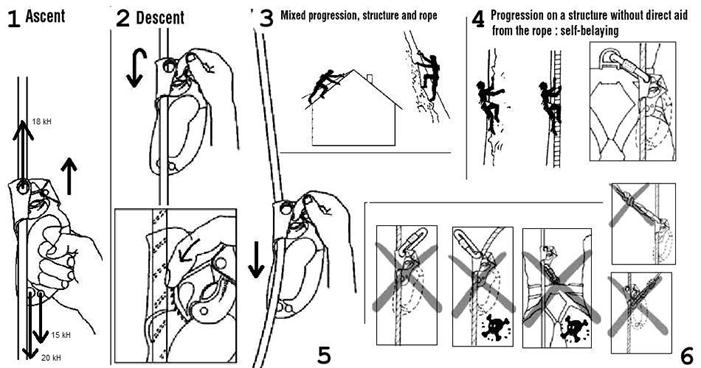

Рис. 2. Подъём по верёвке 2A. Зажим находится в руке. Нагружать зажим следует таким образом, чтобы нагрузка прилагалась параллельно верёвке. Для избежания проскальзывания устройства, не нагружайте зажим под углом к верёвке. 2B. Если не удаётся избежать нагрузок под углом к верёвке, вщёлкните овальный карабин в два верхних отверстия зажима.
Рис. 3. опускание зажима (спуск)




Рисунок 4. Подъём по верёвке без опоры под ногами

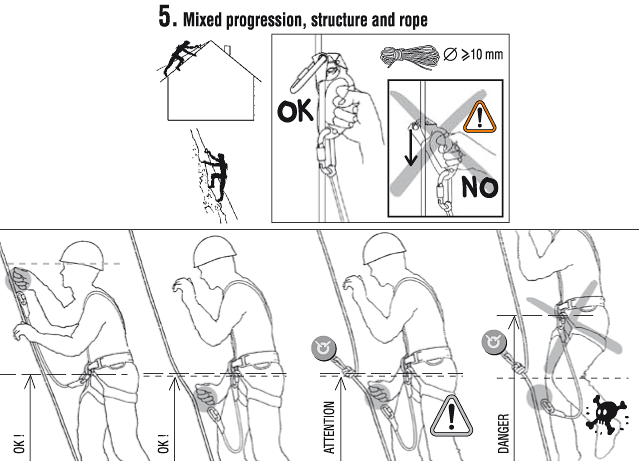

Рис. 5. Подъём по верёвке с опорой под ногами

Динамические возможности верёвки: Не забывайте, что верёвка способна поглощать энергию рывка, в случае срыва. Чем ближе Вы подходите к точке страховки, тем меньше длина верёвки, а следовательно её поглащающая возможность, которая стремится к нулю.


Рисунок 6. Подъём свободным лазанием (без нагружения верёвки)


Рис. 7. Движение по горизонтальным перилам

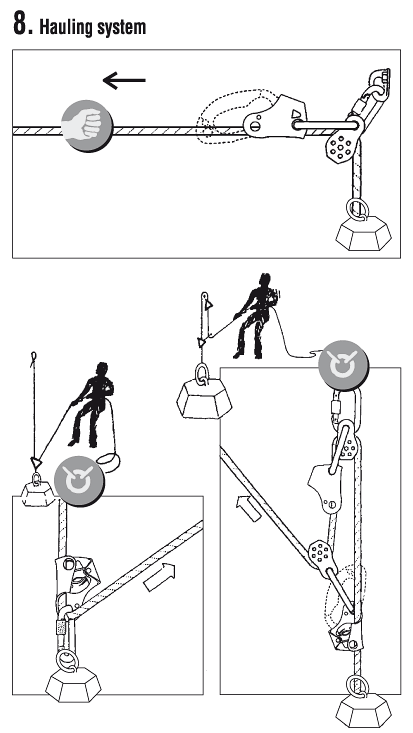

Рис. 8. Организация полиспаста



плюсы:

  • работа одной рукой
  • позволяет использовать педаль




Жюмар:

  • работает в одну сторону
  • держит от 4,5 – 6 кН ( petzl ASCENSION)
  • если нагрузка больше – снятие, оплавление, разрыв основной веревки
  • работает с веревкой от 8 до 13 мм





Выбраковка:

  • остаточная деформация (отклонение формы от первоночальной)
  • стерты зубья кулачка (хотя бы один зуб)
  • шпилька, которая держит кулачок, не исправна
  • не исправен рычажок кулачка
  • слом пружинок, рычажка
  • стертость элементов более 10%
