Адресация

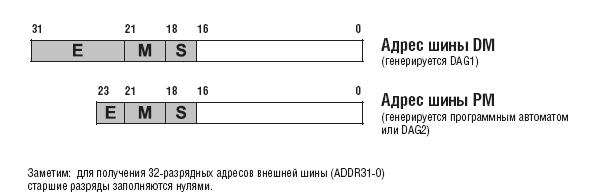

Адреса, генерируемые ADSP_2106x при обращении по шине DM и шине РМ, показаны ниже на рис. 5.4. Адреса шины DM генерируются DAG1, а адреса шины РМ генерируются программным автоматом ADSP_2106x (для команд) или DAG2 (для данных).

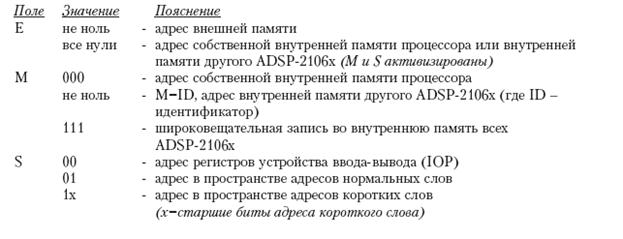

Устройство ввода_вывода проверяет адреса всех обращений к памяти и направляет их в соответствующее пространство памяти. Поля адреса E (внешний), M (многопроцессорный) и S (внутренний) декодируются устройством ввода_вывода, как показано ниже. Если поле E нулевое, то поля М и S станут активными и будут декодироваться.
