Базовый уровень архитектуры
вконце фазы проектирования мы разработали модели системы, включающие
в себя наиболее важные с ТОЧКР! зрения архитектуры варианты использования и их
реализации. Мы также остановили свой выбор, как рассматривалось в подразделе
«Варианты использования и архитектура» данной главы, на некоторых стандартах,
которых будем придерживаться в дальнейшем, используемом системном программном
обеспечении и программном обеспечении среднего уровня, определились
с повторно используемыми унаследованными системами и необходимым распределением.
Итак, мы получили предварительные версии модели вариантов использования,
модели анализа, модели проектирования и других. Эта совокупность
моделей (рис. 4.4) является базовым уровнем архитектуры^ В него входят версии
всех тех моделей, которые присутствуют в полномасштабной системе в конце фазы
построения.

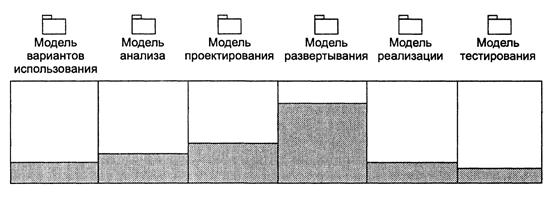

Рис. 4.4. Базовый уровень архитектуры — внутренний релиз системы,
направленный на определение архитектуры
Базовый уровень содержит скелет тех же самых подсистем, компонентов и узлов,
что и проектируемая система, но без большей части «мяса». Однако он обладает
поведением и содержит исполняемый код. Базовая система, далее развиваясь,
превращается в полномасштабную, при этом возможны небольшие изменения
в структуре и поведении. Изменения не могут быть значительны по определению,
потому что в конце фазы проектирования архитектура стабилизирована, в противном
случае мы должны продолжать фазу проектирования, пока эта цель не будет
достигнута.
На рис. 4.4 заштрихованная часть каждой модели представляет долю завершения
модели к концу стадии проектирования, то есть версию модели, которая входит
в базовый уровень архитектуры. Целые прямоугольники (сумма заштрихованных
и незаштрихованных частей) представляют версию модели в конце фазы внедрения,
то есть базовый уровень внешнего выпуска(приложение В) (не следует
воспринимать слишком серьезно размеры заштрихованных областей, изображенных
на рис. 4.4, они показаны в качестве иллюстрации). Между базовым уровнем
' Это не совсем так. В конце фазы проектирования у нас имеется версия модели вариантов использования, которая содержит
как важные с точки зрения архитектуры, так и рядовые варианты использования (до 80 % всех включаемых
в модель), описываемые нами в порядке осознания бизнес-вариантов. Таким образом, на базовом уровне архитектуры
модель вариантов использования и модель анализа более полны, чем показанные на рис. 4.4. Однако в данном случае
такое упрощение вполне допустимо.__
архитектуры и базовым уровнем внешнего выпуска лежат несколько промежуточных
уровней, представляющих собой внутренние выпускиновых версий моделей
(приложение В). Мы можем рассматривать эти новые версии как приращения к п-
редыдущим версиям, начиная с базового уровня архитектуры. Каждая новая версия
модели является развитием предыдущей. Различные модели рис. 4.4, конечно,
не развиваются независимо друг от друга. Каждый вариант использования в модели
вариантов использования соответствует, например, реализации варианта использования
в моделях анализа и проектирования и тестовому примеру из модели
тестирования. Процесс и структура узла должны обеспечивать производительность,
необходимую для вариантов использования. В противном случае следует
изменить или варианты использования, или модель развертывания, возможно,
следует изменить способ размещения активных классов по узлам, чтобы они лучше
выполняли свою работу. Такие изменения в моделях развертывания или проектирования
могут привести и к изменению модели варианта использования, если
сделанные изменения этого требуют. Элементы различных моделей, как мы упоминали
в подразделе «Связи между моделями» главы 2, связаны друг с другом зависимостью
трассировки.
Однако базовый уровень архитектуры, то есть внутренний выпуск системы
в конце стадии разработки, содержит не только элементы модели. Он также включает
в себя описание архитектуры. Это описание создается фактически одновременно
с работой по созданию тех версий моделей, которые являются частью базового
уровня архитектуры, часто даже до этого. Задача описания архитектуры —
направлять команду разработчиков в течение всего срока жизни системы ~ не только
итераций текущего жизненного цикла, но и всех будущих циклов. Это стандарт,
которым разработчики должны руководствоваться как сейчас, так и в будущем.
Поскольку архитектура должна быть стабильной, стандарт также не должен сильно
изменяться.
Описание архитектуры может принимать различные формы. Это могут быть
выдержки из описаний моделей, входящих в базовый уровень архитектуры, или
обзор, сделанный на основе этих выдержек в удобном для чтения виде. Мы вернемся
к этому в подразделе «Описание архитектуры». Однако описание включает
выдержки, или представления, моделей, являющихся частью базового уровня архитектуры.
По мере того как система развивается и модели на поздних стадиях
разработки становятся больше, описание продолжает включать в себя представления
моделей новых версий. Предполагая, что базовый уровень архитектуры стабилен
— то есть существенные для архитектуры элементы моделей стабильны и не
изменяются в ходе итераций, — мы можем считать, что описание архитектуры также
будет стабильно в каждый момент времени, включая представления моделей
системы.
Приятно увидеть, что можно создать стабильную архитектуру в ходе фазы проектирования
первого жизненного цикла системы, когда существует еще только,
скажем, 30% первого выпуска. Эта архитектура станет фундаментом, на который
система будет опираться всю свою жизнь. Так как любое изменение фундамента
будет очень недешевым, а в некоторых случаях — и весьма болезненным делом,
важно получить устойчивую архитектуру как можно раньше. С одной стороны,
разработка архитектуры для конкретной системы — это всегда нечто новое. С другой
стороны, люди разрабатывают архитектуру не первый год. Накоплены опыт__
и знания по разработке удачной архитектуры. Существует множество обобщенных
решений — структур, коопераций и физических архитектур, — которые создавались
многие годы, с которыми должен быть знаком каждый опытный архитектор.
Такие решения обычно называют «образцами», как архитектурные образцы,
описанные в [12] и образцы проектирования из [23]. Обобщенные образцы — это
ресурсы, на которые архитектор может положиться.
