Форма кристаллов и строение слитков

Форма и размер зерен, образующихся при кристаллизации, зависят от условий их роста, главным образом от скорости и направления отвода теплоты и температуры жидкого металла, а также от содержания примесей.

Рост зерна происходит по дендритной(древовидной) схеме, представленной на рис. 5.8. Установлено, что максимальная скорость роста кристаллов наблюдается по таким плоскостям и направлениям, которые имеют наибольшую плотность упаковки атомов. В результате вырастают длинные ветви, которые называются осями первого порядка 1. По мере роста на осях первого порядка появляются и начинают расти ветви второго порядка 2, от которых ответвляются оси третьего порядка 3 и т. д. В последнюю очередь идет кристаллизация в участках между осями дендритов.

Дендриты растут до тех пор, пока не соприкоснутся между собой. После этого окончательно заполняются межосные пространства, и дендриты превращаются в полновесные кристаллы с неправильной внешней огранкой.

Такие кристаллы называют зернамиили кристаллитами. При недостатке жидкого металла для заполнения межосных пространств (например, на открытой поверхности слитка или в усадочной раковине) кристалл сохраняет дендритную форму. На границахмежду зернами в участках между осями дендритов накапливаются примеси.

Химическая неоднородность, или ликвация, возникает вследствие уменьшения растворимости примесей в металле, при его переходе из жидкого состояния в твердое. Кроме того, между осями дендритов появляются поры из-за усадки и трудностей подхода жидкого металла к фронту кристаллизации.

Рис. 4.8. Схемы образования и строения дендритов

Химическая неоднородность, или ликвация, возникает вследствие уменьшения растворимости примесей в металле, при его переходе из жидкого состояния в твердое. Кроме того, между осями дендритов появляются поры из-за усадки и трудностей подхода жидкого металла к фронту кристаллизации.

Условия отвода теплоты при кристаллизации значительно влияют на форму зерен. Кристаллы растут преимущественно в направлении, обратном отводу теплоты. Поэтому при направленном теплоотводе образуются вытянутые (столбчатые) кристаллы. Если теплота от растущего кристалла отводится во всех трех направлениях с приблизительно одинаковой скоростью, формируются равноосные кристаллы.

Структура слитка зависит от многих факторов, основные из которых следующие: количество и свойства примесей в чистом металле или легирующих элементов в сплаве, температура разливки, скорость охлаждения при кристаллизации, а также конфигурация, температура, теплопроводность, состояние внутренней поверхности литейной формы. На рис. 4.9 приведены схемы макроструктур слитков, полученных в простой вертикальной металлической форме.

Типичная структура слитка сплавов, приведенная на рис. 4.9, а, состоит из трех зон. Жидкий металл? прежде всего переохлаждается в местах соприкосновения с холодными стенками формы. Большая степень переохлаждения способствует образованию на поверхности слитка зоны 1 мелких равноосных кристаллов. Отсутствие направленного роста кристаллов этой зоны объясняется их случайной ориентацией, которая является причиной столкновения кристаллов и прекращения их роста. Ориентация кристаллов, в свою очередь, зависит от состояния поверхности формы (шероховатость, адсорбированные газы, влага) и наличия в жидком металле оксидов, неметаллических включений. Эта зона очень тонка и не всегда различима невооруженным глазом.

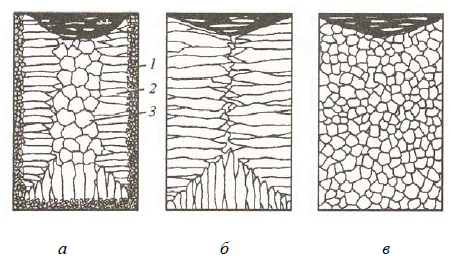

Рис. 5.9. Схемы макроструктур слитков: а – типичная; б – транскристаллическая; в – однородная мелкозернистая

Затем происходит преимущественный рост кристаллов, наиболее благоприятно ориентированных по отношению к теплоотводу. Так образуется зона 2(рис. 4.9, а) столбчатых кристаллов, расположенных нормально к стенкам формы. Наконец, всередине слитка, где наблюдается наименьшая степень переохлаждения и не ощущается направленный отвод теплоты, образуются равноосные кристаллы больших размеров (зона 3 на рис. 4.9, а).

Применяя различные технологические приемы, можно изменить количественное соотношение зон или исключить из структуры слитка какую либо зону вообще. Например, перегрев сплавов перед разливкой и быстрое охлаждение при кристаллизации приводят к формированию структуры, состоящей практически из одних столбчатых кристаллов (рис. 4.9, б). Такая структура называется транскристаллической. Подобную структуру имеют слитки очень чистых металлов. Зона столбчатых кристаллов характеризуется наибольшей плотностью, но в месте стыка столбчатых кристаллов собираются нерастворимые примесии слитки с транскристаллической структурой часто растрескиваются при обработке давлением. Транскристаллическая структура, образовываясь в сварных швах, уменьшает их прочность.

Низкая температура разливки сплавов, продувка жидкого металла инертными газами, вибрация, модифицирование приводят к уменьшению и даже исчезновению зоны столбчатых кристаллов и получению слитков со структурой, состоящей из равноосных кристаллов (рис. 4.9, в).

В верхней части слитка, которая затвердевает в последнюю очередь, концентрируется усадочная раковина. Под усадочной раковиной металл получается рыхлым, в нем содержится много усадочных пор. Часть слитка с усадочной раковиной и рыхлым металлом отрезают.

Качественная структура формируется при непрерывной разливке. В этом случае жидкий металл поступает из печи через специальное устройство непосредственно в водоохлаждаемый кристаллизатор, а затвердевший металл непрерывно вытягивается с противоположного конца кристаллизатора. При этом литой металл отличается высокой пластичностью и мелкозернистой структурой, приближаясь по качеству к деформированному металлу.

Применение этого способа разливки позволяет автоматизировать и механизировать технологический процесс, сократить производственные площади, полностью исключить применение изложниц, разгрузить обжимное оборудование, облегчить труд обслуживающего персонала, увеличить выход годного металла вследствие заполнения жидким металлом усадочной раковины. Все это приводит к уменьшению себестоимости металла.

Строение стальных слитков.На строение стального слитка большое влияние оказывает степень раскисления стали.

По степени раскисления и характеру затвердевания стали классифицируют на спокойные, полуспокойные и кипящие.

Раскисление проводится для предотвращения хрупкого разрушения стали при горячей деформации. Для раскисления кремний и марганец вводят в сталь в виде ферросплавов, алюминий − в чистом виде.

Кипящие стали раскисляют только ферромарганцем. В таких сталях остается растворенный FеО и при кристаллизации продолжается процесс кипения по реакции

FеО + С = Fe + CО

Перед разливкой кипящие стали содержат повышенное количество кислорода, который удаляется в виде СО. Выделение пузырей СО создает впечатление кипения стали, с чем и связано ее название.

Кипящие стали дешевы. Их производят низкоуглеродистыми и практически без кремния (Si ≤ 0,07 %), но с повышенным количеством газообразных примесей. Газовые пузыри остаются в теле слитка и завариваются при последующей прокатке. Кипящая сталь дает наиболее высокий выход годного металла.

Полуспокойные стали по степени раскисления занимают промежуточное положение между спокойными и кипящими.

Спокойная сталь (рис. 4.10, а, г) содержит мало кислорода и затвердевает без выделения газов, в верхней части слитка образуется усадочная раковина 1, а в средней – усадочная осевая рыхлость.

Для устранения усадочных дефектов слитки спокойной стали отливают с прибылью, которая образуется с помощью надставки на изложницу. Стенки надставки футерованы огнеупорной массой малой теплопроводности.

Поэтому сталь в прибыли долгое время остается жидкой и питает слиток, а усадочная раковина располагается в прибыли.

Стальные слитки неоднородны по химическому составу. Дендритная ликвация– неоднородность состава стали в пределах одного кристалла (дендрита) – центральной оси и ветвей. Например, при кристаллизации стали содержание серы на границах дендрита по сравнению с содержанием в центре увеличивается в 2 раза, фосфора – в 1,2 раза, а углерода уменьшается почти в 2 раза.

Зональная ликвация– неоднородность состава стали в различных частях слитка. В верхней части слитка из-за конвекции жидкого металла содержание серы, фосфора и углерода увеличивается в несколько раз (рис. 5.10, г), а в нижней части – уменьшается. Зональная ликвация приводит к отбраковке металла вследствие отклонения его свойств от заданных. Поэтому прибыльную и подприбыльную части слитка, а также его донную часть при прокатке отрезают.

В слитках кипящей стали (рис. 4.10, б, д) не образуется усадочная раковина: усадка стали рассредоточена по полостям газовых пузырей, возникающих при кипении стали в изложнице. При прокатке слитка газовые пузыри завариваются. Кипение стали влияет на зональную ликвацию в слитках, которая развита в них больше, чем в слитках спокойной стали. Углерод, сера и фосфор потоком металла выносятся в верхнюю часть слитка, так как в донной ликвация мала. Для уменьшения ликвации кипение после заполнения изложницы прекращают, накрывая слиток металлической крышкой («механическое закупоривание»), либо раскисляют металл алюминием или ферросилицием в верхней части слитка («химическое закупоривание»).

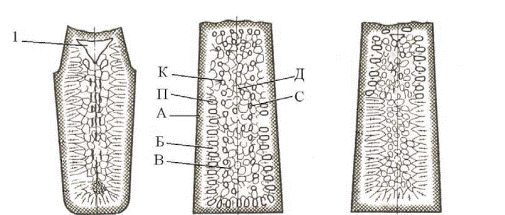

Слиток кипящей стали имеет следующее строение (рис. 4.10, б): плотную наружную корку А без пузырей, из мелких кристаллитов; зону сотовых пузырей П, вытянутых к оси слитка и располагающихся между кристаллитами Б; зону В неориентированных кристаллов; промежуточную зону С; зону вторичных круглых пузырей К и среднюю зону Д с отдельными пузырями, которых больше в верхней части слитка.









г д е

Рис. 4.10. Схема строения стальных слитков

Полуспокойная сталь (рис. 5.10, в, е) частично расчисляется в печи и ковше, а частично – в изложнице. Слиток полуспокойной стали имеет в нижней части структуру спокойной стали, в верхней – кипящей. Ликвация в верхней части слитков полуспокойной стали меньше, чем у кипящей, и близка к ликвации спокойной стали. Слитки полуспокойной стали не имеют усадочной раковины.
