Лекция 39. Конические зубчатые передачи



Знать основные характеристики, геометрические и силовые соотно­шения в прямозубых конических передачах; усилия в зацеплении прямозубых конических колес; основы расчета на контактную прочность и изгиб.

Конические зубчатые передачи передают вращения между валами с пересекающимися осями. Основное применение нашли передачи с ося­ми валов, пересекающимися под углом 90°. Передачи с межосевым уг­лом, отличным от 90°, применяют редко из-за сложности изготовления.

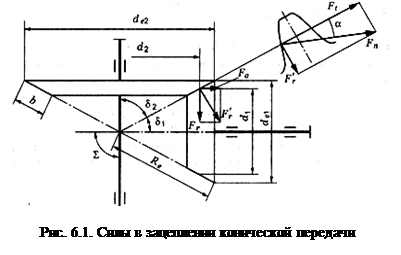

Зацепление конических колес можно рассматривать как качение де­лительных круговых конусов шестерни и колеса. Диаметры основания делительных конусов шестерни и колеса и их числа зубьев связаны соот­ношением и= z1/z2 = sinδ2/sinδ1 (рис. 6.1). При угле Σ = 90° tgδ1 = z1/z2, tgδ2 = u.
