Железобетонные арки

Лекция №5(21)





При пролете свыше 30 м железобетонные арки становятся экономичнее ферм. Наиболее распространенные арки - двухшарнирные - выполняют пологими со стрелой подъема f=(1/6..l/8)l. Распор арки обычно воспринимается затяжкой. В конструктивном отношении выгодно очертание оси арки, близкое к кривой давления. Арочный момент



, (1)



где Mbmx- балочный момент; Н - распор арки.



Очертание кривой давления находят, полагая Mx =0. Тогда



. (2)



При равномерно распределенной нагрузке и несмещаемых опорах кривая давления арки будет квадратной параболой



. (3)

где .

Полного совпадения оси арки с кривой давления достичь не удается, так как при различных схемах загружения временной нагрузкой, а также под влиянием усадки и ползучести бетона неизбежно возникают изгибающие моменты. Влияние ползучести бетона особенно существенно в большепролетных арках. В связи с этим принимают такое очертание оси, при котором расчетные усилия будут наименьшими. Для типизации конструкции и упрощения производства работ очертание оси пологих двухшарнирных арок обычно принимают по окружности.

Конструирование арок выполняют по общим правилам, как для сжатых элементов. Сечение арок может быть прямоугольным и двутавровым (рис. 1), чаще с симметричным двойным армированием, так как возможны знакопеременные изгибающие моменты. Затяжку выполняют предварительно напряженной. Для уменьшения провисания затяжки через каждые 5...6 м устраивают железобетонные или стальные подвески.

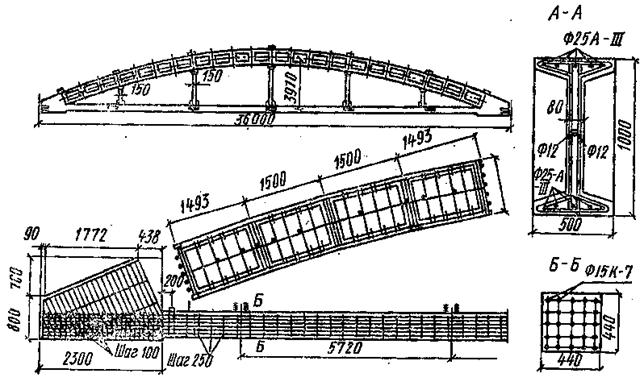

Двухшарнирная арка двутаврового сечения с предварительно напряженной затяжкой пролетом 36 м, изображенная на (рис. 1), собрана из шести блоков. Затяжку изготавливают в виде целого элемента с опорными блоками, что повышает надежность работы распорной конструкции. В качестве напрягаемой арматуры затяжки применяют канаты, натягиваемые на упоры. Блоки на монтаже соединяют сваркой либо выпусков арматуры, либо закладных деталей. Стыковые швы замоноличивают.
