Антифрикционные сплавы
Литейные сплавы.
Химический состав и типичные механические свойства сплавов алюминия, не упрочняемые термической обработкой
Марка сплава | Содержание элементов, % | Механические свойства | |||
Mn | Mg | sв, МПа | s0,2, МПа | d,% | |
АМц | 1,0…1,6 | - | 130 | 50 | 23 |
Амг6 | 0,5…0,8 | 5,8…6,8 | 340 | 170 | 18 |
силумин – это сплавы Al – Si (до 12%) . Имеют высокие литейные и механические свойства.
Для измельчения структуры и улучшения, механических свойств, силумины модифицируют натрием (~ 0,1 % Na, добавка в расплавленный металл).
Маркируют: АЛ4, АЛ2, АЛ9
Марка сплава | Содержание элементов, % | Механические свойства | ||||||||
Mg | Si | Mn | Cu | Другие элементы | sв, МПа | s0,2, МПа | d,% | |||
Сплавы Al-Si (силумины) | ||||||||||
АЛ2 | - | 10…13 | - | - | - | |||||
Сплавы Al-Cu | ||||||||||
АЛ19 | - | - | 0,6…1,0 | 4,5…5,3 | 0,15…0,35Ti | 320…360 | 180…250 | 9…5 | ||
Сплавы Al-Mg | ||||||||||
АЛ8 | 9,5…11,5 | - | - | - | <0.07Ti <0.07Be <0.2 Cr | |||||
Жаропрочные сплавы | ||||||||||
АЛ21 | 0,8…1,3 | - | 0,15…0,25 | 4,6…6 | 0,1…0,25Cr 2.6…3.6 Ni | 210…220 | 1.2…1 | |||
Применяют для изготовления вкладышей подшипников скольжения.
Их структура – мягкая основа (олово – свинец), с рассеянными в ней мелкими твердыми включениями.
Во время вращения вал опирается на твердые включения, а мягкая основа прирабатывается к валу, в ней вырабатывается сеть каналов для смазки.
Основной вид сплавов – баббит.
Маркировка баббитов:

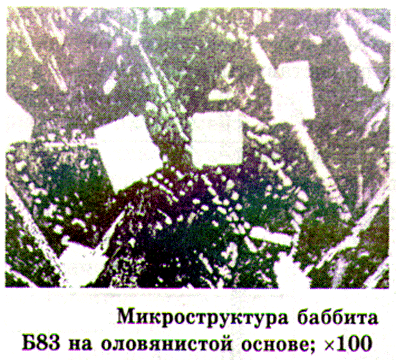

Б83 – содержит 11% сурьмы, 6% меди, 83% - олова. Применяют для подшипников тяговых двигателей.
Б16 - содержит 16% олова, 66 % - свинца, 16% - сурьмы, 2% - меди. Подшипники скольжения автомобильных двигателей.
БК2 (кальциевый баббит) – кальций – 0,5 %, натрий – 0,5%, олова – 2%, остально – свинец. Подшипники вагонов.
В качестве антифрикционных сплавов применяют также:
а) оловянные и свинцовые бронзы (БрОЦС 5-5-5; Бр.С 30);
б) сплавы на основе Zn, Al, Cu;
в) пористую металлокерамику из порошков бронзы и графита или железа и графита.
Химический состав (%) и назначение подшипниковых сплавов - баббитов
Марка сплава | Sb | Cu | Cd | Sn | Другие элементы | Область применения |
Б88 | 7,3…7,8 | 2,5…3,5 | 0,8…1,2 | Остальное | 0,15…0,25Ni | Тяжелонагруженные машины, паровые турбины |
Б16 | 15…17 | 1,5…2,0 | - | 15…17 | - | Двигатели |
БС6 | 5,5…6,5 | 0,1…0,3 | - | 5,5…6,5 | - |
Примечание: во всех сплавах, кроме Б88 основа свинец
Химический состав(%) кальциевых баббитов
Марка сплава | Ca | Na | Sn | Mg | Al |
БКА | 0,95…1,15 | 0,7…0,9 | - | - | 0,5…0,2 |
БК2 | 0,3…0,55 | 0,2…0,4 | 1,5…2,1 | 0,06…0,11 | - |
БК2Ш | 0,65…0,9 | 0,7…0,9 | 1,2…2,1 | 0,11…0,16 | - |
2 Электротехнические материалы
