Аллотропные формы железа

Железоуглеродистые и легированные сплавы

Разделяют на:

1. Стали – ковкие сплавы, содержащие до 2,14 % углерода.

Чугуны – хрупкие сплавы содержащие от 2,14 до 6, 67 % углерода

α- железо – кристаллическая решётка – центрированный куб, растворяет до 0,025 % углерода, магнитно.

β – имеет увеличенный параметр (размер) кристаллической решётки, теряет магнитные свойства.

γ – кристаллическая решётка гранецен-трированный куб, немагнитно, способно растворять до 2,14 % углерода.

δ – кристаллическая решётка – центрированный куб с увеличенным параметром.

Основные формы - α и γ - железо. На α → γ, и γ → α превращениях основаны процессы термообработки стали.

Структурные составляющие сплавов Fe – C

1) Феррит (Ф) – твёрдый раствор внедрения углерода в α -железе. Содержит 0,006 % углерода, имеет невысокую прочность и твёрдость, пластичный, магнитный.

2) Цементит (Ц) – химическое соединение Fe₃С (карбид железа). Содержит 6,67 % углерода, самая прочная и твёрдая составляющая сплавов, магнитный и очень хрупкий.

3) Аустенит (А) – твёрдый раствор внедрения углерода в γ –железе. Содержит до 2,14 % углерода при 1147⁰С, прочный, немагнитный, имеет невысокую твёрдость, хорошую пластичность, стойкий против коррозии ( существует при t >727⁰С ).

4) Перлит (П) – механическая смесь (эвтектоид) феррита и цементита, образуется при распаде аустенита в результате охлаждения. Содержит 0,83 % углерода, обладает высокой прочностью и упругостью, маловязкий.

5) Ледебурит (Л) – механическая смесь (эвтектика) состоящая из аустенита и цементита, а после охлаждения из перлита и цементита. Содержит 4,3 % углерода, твёрдый и хрупкий.

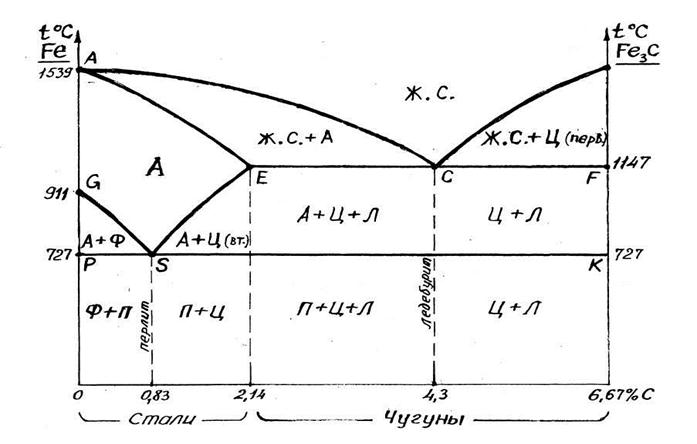

Диаграмма состояния сплавов Fe – С

ACD – линия ликвидуса – начало первичной кристаллизации сплавов.

По AC – выпадают кристаллы аустенита, по CD – первичного цементита.

AECF – линия солидуса – заканчивается первичная кристаллизация сплавов.

В области AESG – аустенит. При его охлаждении по GS начинается переход γ в α -железо и выпадают кристаллы феррита.

По ES – аустенит начинает распадаться выделяя избыточный углерод в виде вторичного цементита.

В точке S – из аустенита одновременно кристаллизуются феррит и цементит, образуя эвтектоид – перлит.

Доэвтектоидные стали содержат феррит и перлит.

Заэвтектоидные ( > 0,83 % С) содержат перлит и цементит.

ECF – линия ледебуритного превращения – заканчивается первичная кристаллизация чугунов. В точке С (4,3 % С) при 1147 ⁰С одновременно кристаллизуются аустенит и цементит, образуя механическую смесь (эвтектику) – ледебурит.

По EC – образуются доэвтектические чугуны (2,14…4,3 % С). Они состоят из кристаллов аустенита и ледебурита. При охлаждении растворимость углерода в железе снижается и он выделяется из аустенита в виде вторичного цементита.

По CF – образуется заэвтектические чугуны (4,3…6,67 % С), которые состоят из ледебурита и первичного цементита (белые чугуны).

PSK – линия перлитного превращения. Ниже неё происходит окончательный распад аустенита, связанный с γ – α превращением в железе и образованием перлита.

Доэвтектические чугуны содержат перлит, цементит и ледебурит, заэвтектические – ледебурит и цементит.
