Импульсные источники

Аналоговые источники

С примером аналогового ИП Вы ознакомились при изучении темы Выпрямительные устройства.

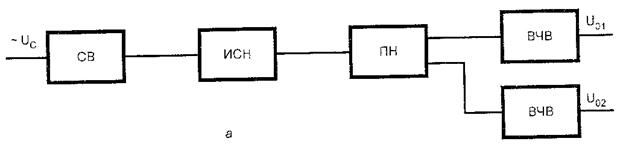

Главная идея ИИП, заключается в повышении частоты переменного напряжения, из которого формируется выходное постоянное напряжение. На следующем рисунке приведены две структурные схемы ИИП.



Рис.14.13





На схеме рис.14.13 обозначено:

СВ- сетевой (аналоговый) выпрямитель,

ИСН- импульсный преобразователь напряжения со стабилизатором (преобразует постоянное напряжение в импульсное и стабилизирует их амплитуду путем понижения мощными высоковольтными транзисторами , работающими в ключевом режиме),

ПН- преобразователь напряжения (импульсный трансформатор),

ВЧВ – высокочастотный (аналоговый) выпрямитель.



Главное достоинство импульсного источника заключается в повышении частоты переменного напряжения для понижения требований к трансформатору и сглаживающему фильтру.
