Лекция 7. Методы и средства защиты от электромагнитных излучений и наводок

Контрольные вопросы

1. Приведите состав системы охраны объекта и охарактеризуйте защитные свойства инженерных конструкций.

2. Каковы состав, назначение и принцип действия элементов охранной сигнализации?

3. Охарактеризуйте подсистему доступа на объект.

4. Поясните принципы защиты речевой информации в каналах связи.

5. Перечислите и охарактеризуйте методы защиты от прослушивания акустических сигналов.

6. Охарактеризуйте средства борьбы с закладными подслушивающими устройствами.

7. Приведите мероприятия, проводимые для защиты от злоумышленных действий обслуживающего персонала.





Вопросы:

7.1. Пассивные методы защиты от побочных электромагнитных излучений и наводок

7.2. Активные методы защиты от ПЭМИН

7.3. Средства выявления и защиты от ПЭМИН



Литература:

1. Завгородний В.И. комплексная защита информации в компьютерных системах: Учебное пособие. – Логос, 201. – С.91-115.

2. Ярочкин В.И. Информационная безопасность: Учебник для студентов вузов. – М.: Академический проект: Гаудеамус, 2004. – С.130-181





Широкое использование самых различных ТС обеспечения производственной и научной деятельности и автоматизированной обработки информации привело к появлению технических каналов утечки информации. Переносчиками информации в них выступают побочные электромагнитные излучения и наводки (ПЭМИН) различного происхождения. ПЭМИН присущи любым электронным устройствам, системам, изделиям по самой природе проявления (рис.7.1).

Рис.7.1. Побочные электромагнитные излучения и наводки (ПЭМИН)

Защита информации от утечки по электромагнитным каналам - это комплекс мероприятий, исключающих или ослабляющих возможность неконтролируемого выхода конфиденциальной информации за пределы контролируемой зоны за счет электромагнитных полей побочного характера и наводок.

Известны следующие электромагнитные каналы утечки информации:

· микрофонный эффект элементов электронных схем;

· электромагнитное излучение низкой и высокой частоты;

· возникновение паразитной генерации усилителей различного назначения;

· цепи питания и цепи заземления электронных схем;

· взаимное влияние проводов и линий связи;

· высокочастотное навязывание;

· волоконно-оптические системы.

Физические явления, лежащие в основе появления опасных излучений, имеют различный характер, тем не менее, в общем виде утечка информации за счет ПЭМИН может рассматриваться как непреднамеренная передача охраняемой информации по некоторой «побочной» системе связи.

Кроме того, технические средства (ТС) и системы могут не только непосредственно излучать в пространство сигналы, содержащие обрабатываемую информацию, но и улавливать за счет своих микрофонных или антенных свойств акустические или магнитные (электромагнитные) излучения, преобразовывать их в электрические сигналы и передавать по своим линиям связи, как правило, бесконтрольно. Это в еще большей степени повышает опасность утечки информации за счет ПЭМИН.

Отдельные ТС имеют в своем составе помимо подобных "микрофонов" и "антенн" высокочастотные или импульсные генераторы, излучения которых могут быть промодулированными различными сигналами, содержащими конфиденциальную информацию. Опасный "микрофонный эффект" (образование паразитного электрического сигнала) возникает в некоторых телефонных аппаратах даже при положенной микротелефонной трубке. Электромагнитные излучения могут образовываться и при самовозбуждении на радиочастотах звуковоспроизводящей и звукоусилительной аппаратуры.

Анализ условий и причин образования источников появления ПЭМИН показал, что для этого имеется ряд причин и условий. К ним можно отнести (рис.7.2).

- несовершенство схемных решений, принятых для данной категории технических средств, и

- эксплуатационный износ элементов изделия

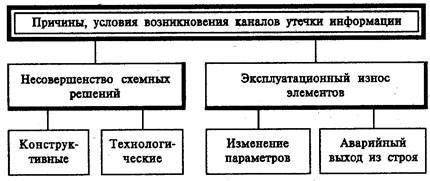

Рис.7.2 . Причины возникновения технических каналов утечки информации

Все методы защиты от электромагнитных излучений и наводок можно разделить напассивные и активные.

Пассивные методы защиты обеспечивают уменьшение уровня опасного сигнала или снижение информативности сигналов.

Активные методы защиты направлены на создание помех в каналах ПЭМИН, затрудняющих прием и выделение полезной информации из перехваченных злоумышленником сигналов.

Для блокирования угрозы воздействия на электронные блоки и магнитные запоминающие устройства мощными внешними электромагнитными импульсами и высокочастотными излучениями, приводящими к неисправности электронных блоков и стирающими информацию с магнитных носителей информации, используется экранирование защищаемых средств.
