Структура кадра передачи ЦСП ИКМ-30.Структура кадра вторичной ЦСП ИКМ-120.
Рассмотрим структуру кадра передачи ЦСП ИКМ-30 (Рис. 6.34). Данный поток называется первичным цифровым потоком и организуется объединением 30-ти информационных ОЦК.

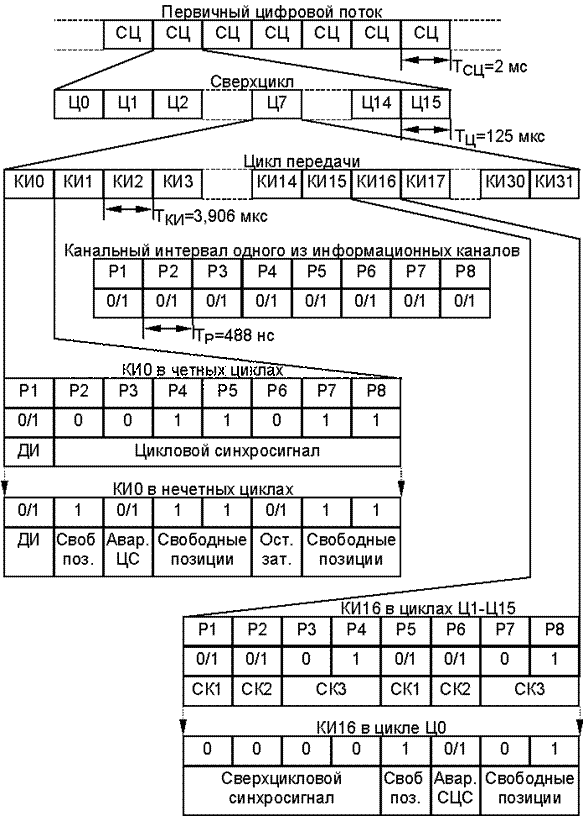

Рис. 14.1. Структура кадра ЦСП ИКМ-30
Канальные интервалы КИ1-КИ15, КИ17-КИ31 отведены под передачу информационных сигналов. КИ0 и КИ16 - под передачу служебной информации. Интервалы КИ0 в четных циклах предназначаются для передачи циклового синхросигнала (ЦСС), имеющего вид 0011011 и занимающего интервалы Р2 - Р8. В интервале Р1 всех циклов передается информация постоянно действующего канала передачи данных (ДИ). В нечетных циклах интервалы P3 и Р6 КИ0 используются для передачи информации о потере цикловой синхронизации (Авар. ЦС) и снижении остаточного затухания каналов до значения, при котором в них может возникнуть самовозбуждение (Ост. зат). Интервалы Р4, Р5, Р7 и Р8 являются свободными, их занимают единичными сигналами для улучшения работы выделителей тактовой частоты.
В интервале КИ16 нулевого цикла (Ц0) передается сверхцикловой синхросигнал вида 0000 (Р1 - Р4), а также сигнал о потере сверхцикловой синхронизации (Р6 - Авар. СЦС). Остальные три разрядных интервала свободны. В канальном интервале КИ16 остальных циклов (Ц1 - Ц15) передаются сигналы служебных каналов СК1 и СК2, причем в Ц1 передаются СК для 1-го и 16-го каналов ТЧ, в Ц2 - для 2-го и 17-го и т.д. Интервалы Р3, Р4, Р6 и Р7 свободны.
Принятая структура построения ЦСП ПЦИ реализуется посредством объединения и разделения тем или иным способом типовых цифровых потоков. Сущность любого способа объединения заключается в том, что информация, содержащаяся в поступающих потоках, записывается в запоминающие устройства, а затем поочередно считывается в моменты, отводимые ей в объединенном потоке.
Различают объединение трех типов потоков: синфазно-синхронных, синхронных и асинхронных (плезиохронных).
В первом случае совпадают не только скорости объединяемых потоков, но и начала их отсчетов.
Во втором случае скорости потоков совпадают, но их начала отсчетов произвольно смещены друг относительно друга. Это заставляет вводить в объединенный поток специальный синхросигнал, указывающий порядок объединения. После синхросигнала передается информация первого объединяемого потока, затем - второго и т. д.
В наиболее общем случае объединения асинхронных (плезиохронных) потоков в объединенный поток помимо синхросигнала, указывающего порядок объединения, вводится служебная информация, обеспечивающая необходимое согласование скоростей объединяемых потоков. Очевидно возможны два случая несоответствия скорости записи объединяемого потока и скорости считывания объединенного потока:
1) Скорость считывания превышает скорость записи. В этом случае применяется так называемый процесс положительного согласования скоростей (ПСС), представляющий собой вставку (стаффинг) дополнительного бита в объединяемый поток.
2) Скорость считывания меньше скорости записи. В этом случае применяется так называемый процесс отрицательного согласования скоростей (ОСС), представляющий собой передачу отстающего информационного бита вместо одного из служебных.
Операции разделения потоков являются обратными операциям объединения: информация объединенного потока записывается в запоминающие устройства, соответствующие исходным потокам, затем считывается со скоростями, равными скоростям объединяемых потоков.
В большинстве случаев объединение потоков осуществляется посимвольно (побитно), т.е. считывание информации из запоминающих устройств при объединении происходит по разрядам: вначале считывается и передается разряд первого потока, затем - второго и т.д., после считывания разряда последнего из объединяемых потоков вновь считывается очередной разряд первого, т.е. цикл повторяется.
Возможно объединение и по группам символов. Например в объединенном потоке можно вначале передать все символы, относящиеся к каналу или циклу передачи первого потока, затем - такую же группу символов второго и т.д. Объединение по группам символов требует увеличения объема памяти оперативных запоминающих устройств пропорционально числу объединяемых групп символов.
Структура кадра вторичной ЦСП ПЦИ ( ИКМ-120)
Структура кадра вторичной ЦСП ПЦИ (ИКМ-120) (Рис. 14.2.) является типичной для всех высших уровней этой иерархии. Цикл передачи имеет длительность 125 мкс и состоит из 1056 позиций. Цикл разделен на 4 субцикла, одинаковых по длительности. Первые восемь бит первого субцикла заняты комбинацией 11100110, представляющий собой цикловой синхросигнал объединенного потока. Первые четыре бита второго субцикла заняты первыми символами команд согласования скоростей (КСС), а следующие четыре - сигналами служебной связи. Вторые и третьи символы КСС занимают первые четыре бита третьего и четвертого субциклов. Биты 5-8 третьего субцикла используются для передачи сигналов данных (два бита), аварийных сигналов и вызова по каналу служебной связи (по одному биту). В битах 5-8 четвертого субцикла передается информация объединяемых потоков при ОСС. При ПСС исключаются биты 9-12 четвертого субцикла.
... | ||||||||||||
Цикловой синхросигнал | Побитно объединенная информация 4 исходных потоков |
... | ||||||||||||
1-е символы КСС | Служебная связь | Побитно объединенная информация 4 исходных потоков |
... | ||||||||||||
2-е символы КСС | Данные | Ав. | Выз | Побитно объединенная информация 4 исходных потоков |
Рис. 14.2. Структура кадра ЦСП ИКМ-120
Кроме основных ЦСП разработаны системы передачи, не входящие непосредственно в европейскую ПЦИ. К ним относятся:
- Субпервичная система ИКМ-15, преобразующая сигналы 15 телефонных каналов в цифровой поток со скоростью 1024 кбит/с. Цифровые потоки двух систем ИКМ-15 могут быть объединены устройством объединения "Зона-15" в первичный цифровой поток.
- Аналого-цифровое оборудование АЦО-ЧРКВ, которое преобразует сигналы типовой вторичной группы каналов (60-канальной) системы передачи с ЧРК в три первичных цифровых потока.
- Аналого-цифровое оборудование АЦО-ТВ, позволяющее преобразовывать канал телевизионного вещания и два канала звукового сопровождения (или один стерео) в три третичных цифровых потока.
Основные параметры ЦСП плезиохронной цифровой иерархии приведены в Табл. 14.1
Табл. 14.1
Параметр | ИКМ-15 | ИКМ-30 (ИКМ-30С) | ИКМ-120 | ИКМ-480 | ИКМ-1920 |
Число каналов ТЧ | |||||
Скорость передачи входных потоков, кбит/с | - | - | (1 ± 3´ 10-5) | (1 ± 2´ 10-5) | (1 ± 1,5´ 10-5) |
Скорость передачи выходных потоков, кбит/с | (1 ± 3´ 10-5) | (1 ± 3´ 10-5) | (1 ± 2´ 10-5) | (1 ± 1,5´ 10-5) | (1 ± 1´ 10-5) |
Тип кода линейного сигнала | NRZ-S | CMI | CMI или HDB-3 | HDB-3 | HDB-3 |
Среднее время восстановления циклового синхронизма, мс | 2+2(СЦС) | 0,75 | 0,5 | 0,15 | |
Коэффициент ошибок на линейный тракт максимальной длины | 10-7 | 10-7 | 10-7 | 10-7 | 10-7 |
Тип кабеля | КСПП, ВТСП | Т, ТПП (КСПП) | МКС, ЗКП | МКТ-4 | КМБ-4 |
Длина участка регенерации, км | До 7,4 | До 2,7 (3,8) | 5 ± 0,5 | 2,3...3,2 | 2,75...3,15 |
Максимальная длина секции ДП, км | 43 (110) | ||||
Максимальная дальность связи, км | 85 (440) | ||||
Максимальное число НРП между обслуживаемыми станциями | 20 (28) |
