Описание процессов распространения автоволн



Математическое описание процессов распространения авто­волн [V.G.7] связано с решением достаточно сложных систем уравнений[Мф8] . Но для понимания процессов распространения автоволн можно воспользоваться достаточно простыми концептуальными моделями.

Мы будем использовать модель формальных активных сред, предложенную Н.Винером и А.Розенблютом, называемойτ-моделью[Мф9] .









В τ-модели постулируется, что каждый элемент активной среды, может находиться в одномизтрех состояний (фазовых [V.G.10] состояний):

1. τ — возбуждение

2. Rτ — «рефрактерный хвост»

3. покой





Элемент в состоянии τ (возбуждения):

- не может быть возбуждён соседним элементом

- может возбудить соседний элемент, находящийся в состоянии покоя

- уровень его мембранного потенциала выше критического уровня деполяризации (φм > φмпор).



Элемент в состоянии Rτ («рефрактерного хвоста»):

- не может быть возбуждён соседним элементом

- не может возбудить соседний элемент, находящийся в состоянии покоя

- уровень его мембранного потенциала ниже критического уровня деполяризации, но выше потенциала покоя (φмп > φм > φмпор).



Элемент в состоянии покоя:

- может быть возбуждён соседним элементом (при условии, что трансмембранный потен­циал соседнего элемента выше значения порога рассматриваемого).

- не может возбудить соседний элемент

- уровень его мембранного потенциала равен потенциалу покоя (φм = φмп ).



Обратите внимание на несоответствие постулатов τ-модели, представлениям об изменении возбудимости при возбуждении Н.Е.Введенского[Мф11] . Так состояние φмп > φм > φмпор после пика (спайка) возбуждения в τ‑модели мы характеризуем как состояние рефрактерности. А ранее мы говорили, что в этом состоянии возбудимая ткань находится в периоде экзальтации, т.е. повышенной возбудимости, поскольку снижен порог раздражения за счёт повышения уровня мембранного потенциала. Следует признать, что снижение порога раздражения в фазе следовой деполяризации потенциала действия далеко не всегда вызывает состояние экзальтации. Для этого, видимо, нужны дополнительные условия. Постулаты τ‑модели более соответствуют реальным явлениям.



Графическое представление τ‑модели[Мф12] показано на рис. 209251750.

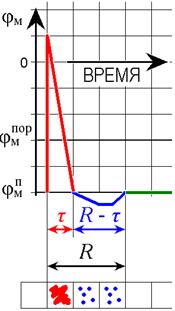

Рис. 209251750. Графическое представление τ‑модели (с изменениями[Мф13] ). R – рефрактерность. Клетка с темной штриховкой — элемент, находящиеся в состоянии возбуждения τ‑зона. Светлая штриховкой — клетки в состоя­нии (R ‑ τ) - рефрактерный хвост. Незаштрихованные клетки — элементы, находящиеся в покое.



В оригинале имеет несколько иной вид



Допущения τ‑модели:

1. конфигурация потенциала действия упрощена [V.G.14]

2. не учитываются состояния относительной рефрактерности, а весь период R считается аб­солютно рефракторным или просто рефрактерным.



Из представленной модели следует, что возможны лишь три типа перехода элемента из одного фазового состояния в другое:

1. возбуждение ® рефрактерный хвост

2. рефрактерный хвост ® покой

3. покой ® возбуждение



Рис. 209251751. Графическое представление фазовых переходов элементов в τ‑модели.



Используя графическую модель, волну возбуждения можно представить в виде некото­рой зоны, состоящей из элементов, находящихся в рефрактерной фазе R, двигающейся по области покоящихся клеток с по­стоянной скоростью V (рис. 209251914).





Рис. 209251914. Плоская волна возбуждения. V – скорость движения волны, λ –длина волны.



Длина волны возбуждения λ, определяется соотношением, введенным Н.Винером:

λ = R·V

Отсюда следует, что если рефрактерность элементов некоторого участка активной среды R1 повышена по сравнению с R2 (рис. 209260845), то и длина вол­ны возбуждения в этом участке будет больше:

λ2 > λ1.

Рис. 209260845. Плоские волны возбуждения в активных средах разной рефрактерности.



Используя графическую модель, волну возбуждения можно представить в форме, показывающей изменение системы во времени (рис.709161046).





Рис.709161046. Распространение плоской волны возбуждения. S – место действия стимула (раздражителя).

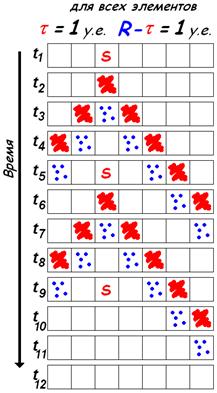

Рис.709161118. Распространение плоской волны возбуждения от двух стимулов, нанесённых в разные моменты времени ( t1 и t5) . S – место действия стимула (раздражителя).



Основные свойства автоволн, касающиеся их распространения:

1. распространяется без затухания.

2. не интерферируют

3. не отражаются от препят­ствий

4. направление распространения определяется зонами рефрактерности и покоя.
