Электрические кабели, провода, шнуры, электроизоляционные материалы и изделия.

ЭЛЕКТРОМОНТАЖНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ.

Вопросы

Что такое ППЭР?

На основе чего разрабатывается ППЭР?

В чем заключается проверка здания при приеме его под монтаж?

Материалы и изделия, применяемые для монтажа электроустановок, можно разделить на четыре основные группы:

® электрические кабели, провода и шнуры;

® электроизоляционные материалы и изделия;

® металл и трубы;

® монтажные и электроустановочные изделия и детали.

Кабели и провода служат для передачи электрической энергии, а также для соединения различных элементов электроустановок.

Кабель состоит из одной или более изолированных токопроводящих жил, заключенных в герметичную (металлическую или неметаллическую) оболочку, поверх которой в зависимости от условий прокладки и эксплуатации могут быть броня и защитные покровы.

Основными элементами кабелей являются токопроводящие жилы, изоляция, оболочка, броня и наружные покровы.

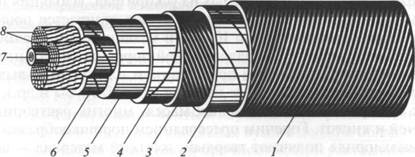

1,4 — покровная и внутренняя оболочки; 2 — броня; 3 — подушка; 5— поясная бумажная изоляция; 6— жильная изоляция; 7— нулевая жила; 8 — токопроводящая жила.

Кабели разделяются на силовые и контрольные.

Контрольные кабели предназначены для создания цепей контроля, сигнализации, дистанционного управления и автоматики. Также выпускаются кабели специального назначения, например для горных разработок, судовые, для подвижного состава и др.

Токопроводящие жилы изготавливаются из алюминия и меди.

Проводниковая медь обладает хорошими механическими свойствами и пластичностью, очень устойчива к атмосферной коррозии, чему способствует тонкий слой оксида, которым она покрывается на воздухе и который препятствует дальнейшему проникновению в нее кислорода.

Алюминий является вторым после меди проводниковым материалом благодаря его сравнительно большой проводимости и стойкости к атмосферной коррозии.

На воздухе алюминий очень быстро покрывается тонкой пленкой оксида, которая надежно защищает его от проникновения кислорода. В то же время эта пленка обладает значительным электрическим сопротивлением, поэтому в плохо зачищенных местах соединений алюминиевых проводов могут быть большие переходные сопротивления.

При попадании влаги в места соединения алюминиевых проводов с проводами из других металлов могут образоваться гальванические пары. При этом алюминиевый провод будет разрушаться возникающими местными гальваническими токами.

Чтобы избежать образования гальванических пар, места соединений необходимо тщательно защищать от влаги (например, лакированием).

Алюминиевые провода и токоведущие детали можно соединять друг с другом горячей или холодной сваркой, а также пайкой, но с применением специальных припоев и флюсов.

Для электрической изоляции жил кабеля применяют пропитанную кабельную бумагу, резину, пластмассу (поливинилхлорид, полиэтилен и др.).

Кабельная бумага является основным изоляционным материалом, применяемым в кабелях высокого напряжения. После намотки на кабель ее пропитывают электроизоляционным маслом.

Характерным свойством всех резин является их большая эластичность, т. е. способность сильно удлиняться при растяжении без остаточного удлинения после снятия растягивающей нагрузки.

Следует также отметить высокую водостойкость и газонепроницаемость резин и их хорошие электроизоляционные характеристики. Основным компонентом всех резин является натуральный или

синтетический каучук.

Полиэтилен — твердый непрозрачный материал белого или светло-серого цвета, несколько жирный на ощупь. Это термопластичный материал, поступающий на заводы в виде гранул. Изделия из полиэтилена получают методами литья под давлением, горячего прессования и экструзии (при нанесении полиэтиленовой изоляции на провод, а также при изготовлении изоляционных шлангов и трубок). Для улучшения термомеханических свойств полиэтилена на него воздействуют ионизирующим облучением, например потоком электронов, получаемых из ускорителя.

Изоляция проводов и кабелей из облученного полиэтилена отличается повышенной нагревостойкостью (до 100 °С) и механической прочностью.

Поливинилхлорид представляет собой порошок белого цвета, из которого получают горячим прессованием или горячим выдавливанием механически прочные изделия (платы, трубы и др.), стойкие к воздействию минеральных масел, многих растворителей, щелочей и кислот. Горячим прессованием порошкообразного поливинилхлорида получают твердый, жесткий материал — винипласт в виде листов, пластин, труб и стержней, обладающих высокой механической прочностью и имеющих хорошие электроизоляционные свойства.

Поливинилхлоридный пластикат — это гибкий рулонный материал, получаемый из порошка поливинилхлорида, смешанного с пластификаторами — густыми маслообразными жидкостями. Этот материал широко применяется в качестве основной изоляции монтажных проводов, а также для изготовления защитных оболочек — шлангов кабелей. Поливинилхлоридный пластикат обычно бывает окрашен в черный, синий, желтый, красный и другие цвета. Из него изготавливают гибкие изоляционные трубки и липкую изоляционную ленту. Характерным свойством поливинилхлоридных материалов является то, что, будучи вынесены из пламени, они прекращают свое горение.

Бумажная пропитанная изоляция кабелей постепенно вытесняется пластмассовой изоляцией, которая также обладает высокими диэлектрическими свойствами, но ее влагостойкость и влагонепроницаемость, химическая стойкость и механическая прочность позволяют обходиться без металлических герметичных оболочек, благодаря чему уменьшаются масса кабеля и его наружные размеры, а также упрощаются технологии изготовления и монтажа. Отсутствие жидкого пропитывающего состава позволяет прокладывать кабели с пластмассовой изоляцией на вертикальных и крутонаклонных трассах.

Оболочки кабелей могут быть:

ü свинцовыми;

ü алюминиевыми;

ü резиновыми;

ü пластмассовыми.

Они защищают изоляцию токопроводящих жил от воздействия света, влаги, химических веществ и других факторов окружающей среды, а также от механических повреждений.

Защитные покровы кабелей обеспечивают их надежность и долговечность при эксплуатации в различных условиях прокладки.

В зависимости от этих условий кабели могут быть небронированными или бронированными стальными лентами, а также прямоугольными либо круглыми оцинкованными проволоками с наружными защитными покровами из волокнистых материалов, пластмасс и др.

В марках кабелей применяются следующие обозначения:

оболочка:

С – свинцовая;

А – алюминиевая;

Н – негорючая резина;

В – поливинилхлоридная;

защитное покрытие:

Б – броня из лент;

П – броня из плоских проволок;

Г – (голый) – отсутствие наружного покрова.

Кабели с медными жилами:

ВВГ — с поливинилхлоридной изоляцией и оболочкой;

ПВГ — с полиэтиленовой изоляцией и поливинилхлоридной оболочкой;

ВВБ — с поливинилхлоридными изоляцией и оболочкой, бронированный стальными лентами с наружным покровом;

ПВБ — с полиэтиленовой изоляцией и поливинилхлоридной оболочкой, бронированный стальными лентами с наружным покровом.

Кабели с алюминиевыми жилами обозначаются так же как медные, только первая буква стоит «А» (АВВГ, АПВГ, АВВБ, АПВБ и т.д.)

Провод представляет собой одну неизолированную жилу или одну и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации могут иметься неметаллическая оболочка и металлические или неметаллические защитные покровы.

Провода разделяются на:

-изолированные и неизолированные,

-защищенные и незащищенные.

Неизолированные (голые) провода, применяемые в основном для прокладки воздушных линий, могут быть алюминиевыми, сталеалюминевыми, медными, бронзовыми и стальными.

Изолированные провода могут иметь только алюминиевые и медные жилы.

Токопроводящие жилы провода имеющие внешнюю защитную оболочку, называют защищенными, провода не имеющие защитной оболочки — незащищенными.

Для защиты от механических воздействий, света и влаги провода покрывают оболочкой из резины, пластмассы или металлических лент с фальцованным швом. Провода имеют также легкий защитный покров в виде ленты из хлопчатобумажной пряжи, пропитанной противогнилостным составом.

Шнур состоит из двух или более изолированных гибких или особо гибких жил, скрученных или уложенных параллельно, поверх которых в зависимости от условий эксплуатации могут иметься неметаллическая оболочка и защитные покровы. Шнуры отличаются от проводов гибкостью многопроволочных жил.

В маркировке проводов и шнуров первая буква «А» указывает материал токопроводящей жилы — алюминий. Отсутствие буквы «А» означает, что токопроводящая жила – медь.

Вторая буква «П» обозначает провод, а третья — материал изоляции:

Р — резина;

В — поливинилхлорид;

П — полиэтилен.

В марках проводов и шнуров могут быть и другие буквы, например:

О — оплетка;

Т — прокладка в трубах;

П — плоский элемент с разделительным основанием;

Ф — металлическая фальцованная оболочка;

Г — гибкость и др.

Провода и кабели различают:

ü по числу и сечениям жил;

ü номинальному напряжению.

Число жил силового кабеля может быть от 1 до 4. Контрольные кабели имеют от 4 до 37 жил.

Стандартными являются следующие сечения жил: 0,5; 0,75; 1; 1,5, 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625 и 800 мм2.

Провода изготавливают на напряжения 380, 660 и 3000 В переменного тока, кабели — на все стандартные напряжения до 110 кВ.
