Правила выполнения конструкторской документации изделий, изготавливаемых с применением электрического монтажа. ГОСТ 2.413-72

Таблица Спецификация Базовая

Пример построения комплекта конструкторских документов для МПП



проверки исполнения МПП спецификация

монтажа



Таблица Сборочный Базовый

координат чертеж сборочный

отверстий исполнения чертеж



Сборочный Базовый Чертеж

чертеж чертеж (заготовка, прокладка,и.т.д)

детали



Спецификация Чертеж

исполнения

детали



Ведомость Документы

документов на носителях

на носителях данных

данных



Условные обозначения:

- - - документы для конструкторско-технологического

варианта открытых контактных площадок,

выступающих выводов, послойного наращивания;



----- - направление входимости документа



v Конструкторская документация изделий с электромонтажом выполняется в одном из следующих вариантов:

v А – Механическая сборка и электромонтаж выполняются по одному чертежу.

v Б – Механическая сборка и электромонтаж по раздельным чертежам. И отдельные спецификации.

v В – Чертеж на механическую сборку и электромонтажный чертеж с обозначением (МЭ). Составные части электромонтажного чертежа в спецификацию в дополнительные разделы.

v Г – Чертеж на механическую сборку и в технических условиях приводят ссылку на документ, которым следует руководствоваться при электромонтаже.

v На электрическую схему соединений или принципиальную при индивидуальном или опытном изготовлении образца.

v На таблицу соединений – при выполнении документации изделий серийного образца.



v Правила выполнения чертежей для электромонтажа

v Для чертежа для электромонтажа рекомендуется выполнять его в том же масштабе, что и для механической обработки.

v При выполнении по варианту «В» и «Г» - составные части устанавливаемые при электромонтаже и соединения проводников – сплошными основными линиями.

v Составные части устанавливаемы до электромонтажа сплошными тонкими линиями, «Обстановку» изображают непрозрачной. Составные можно смещать, деформировать, поворачивать и уменьшать, при этом указывая о смещении, уменьшении, повороте, деформации.

v Если составная часть, должна быть подобрана при регулировании, то на чертеже позиционное обозначение наносят со знаком * (Например R*), а в технических условиях указывают «Подбирается при регулировании».

v Допускается слияние линий идущих рядом проводников.

v Не допускается слияние жгутов или кабелей.

v При условном изображении проводников их изгибы в местах слияния и разветвления линий изображающих, одиночные провода, жгуты, кабели, группы проводов изображают под углом ~45 градусов или ~90 градусов. (Рис.5 в, c) Взаимное расположение пересекающихся проводов изображают как (Рис. 5 d, e):

При переходе проводника с одного листа на другой в месте перехода обозначают номер проводника и обозначение вида (или обозначение вида и номер листа) на который переходит проводник. Для двух и более проводников обозначают одним номером римскими цифрами (рис. 5 а)

v Для многоконтактного изделия:

v У контактов показывают концы линий изображающих присоединенные проводники и указывают обозначения проводников (рис.6)

v Помещают таблицу (рис. 7). Допускается помещать таблицу в другом месте с позиционным обозначением многоконтактного изделия.

v Для индивидуального и опытного образца у места обрыва наносят номера проводников (рис.8а), а в таблице соединений приводят адреса его присоединений. При отсутствии таблицы у места обрыва оставляют только обратный адрес присоединения (рис 8б).

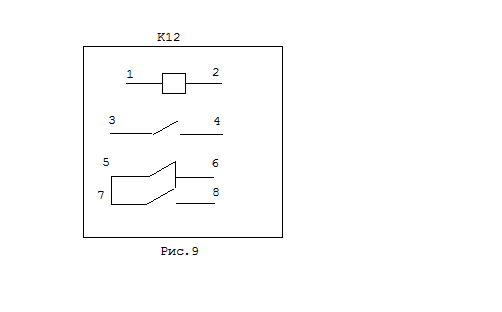

v Если контакты изделий не имеют обозначений (маркировки), то на чертеже им

присваивают обозначение (Рис.9)

v

Электрическое соединение, осуществляемое пайкой или сваркой обозначают точкой диаметром 1.5 . . .3s. где s –толщина линии.

v Правила выполнения спецификации изделия с электромонтажом.

v При записи в спецификацию составной части, являющейся элементом электрической принципиальной схемы изделия, в графе «Примечание» указывают позиционное обозначение присвоенное этому элементу в схеме. Если в элемент входит несколько составных частей, то их отображают по типу (R4 . . . R8), если уже приводилось, то “См. поз….”

v Дополнительные разделы для элементов электромонтажа размещаю под заголовком «Устанавливают по ХХХ.ХХХХХ.хххМЭ» - для варианта «В» и «Устанавливают по ХХХ.ХХХХХ.ХХХТБ» – для варианта «Г».

v После указания документа используемого при электромонтаже в «Примечании» указывают «См. лист…».

v Обозначения проводников

v На чертеже для электромонтажа все проводники (одиночные проводники, жгуты, жилы кабеля, провода жгутов) должны иметь обозначения, присвоенные им в электрической схеме соединений. Если на изделие схема соединений не выпущена, проводникам присваивают обозначения.

v 1-1,1-2, где 1 номер цепи в электрической принципиальной схеме, 2 номер проводника в цепи.

v Если нет обозначения в схеме, то нумеруют пределах кабеля, жгута, одиночного провода арабскими цифрами, проводники 2-1, 3-4.

v Обозначение проводника проставляют, как показано на рис.10.



v

Правила выполнения таблицы соединений

v Таблицу соединений разрабатывают в случаях, когда на чертеже не указаны адреса присоединения проводников или затруднено отыскание мест присоединения проводников. Таблицу размещают на первом листе.

v Таблицу рекомендуется выполнять в виде (рис.11)



Проводник Поз. Откуда идет Куда поступает Длина Примечание



Номер

проводника
