Групповые и базовые документы. ГОСТ 2.113-75.

Основные требования к чертежам. ГОСТ 2.109-73.

v Общие требования к рабочим чертежам.

v Допускается делать ссылки на стандарты

v Не допускается помещать технологические указания, за исключением если они являются единственными, гарантирующими требуемое качество, например, собместная обработка, гибка, развальцовка.

v Применяют условные обозначения (знаки, линии, буквенно-цифровые обозначения), установленные в государственных стандартах.

v Чертежи совместно обрабатываемых изделий

v Разамеры с предельными отклонениями изделий помещают в квадратные скобки и в технических требованиях помещают указание: (обработку по размерам в квадратных скобках произволить совместно с . . .)

v Чертежи деталей –разрабатываются на все детали, входящие в состав изделия.

v Чертежи сборочные должны содержать:

v Изображение сборочной единицы, дающее представление о расположении и взаимной связи составных частей.

v Размеры и предельные отклонения, и другие данные, которые должны быть выполнены и проконтролированы.

v Указания о характере сопряжения. Например, о неразьемных соединениях (сварных, паянных).

v Номера позиций составных частей.

v Габаритные размеры.

v Техническую характеристику изделия (если необходимо).

v Координаты центра масс (если необходимо).

v Чертежи габаритныене предназначены для сборки и изготовления по ним изделий. Изделие изображают так, чтобы были видны крайние положения перемещающихся, выдвигающихся и откидываемых частей, рычагов, кареток, крышек на петлях, при этом основное положение этих деталей изображают сплошными линиями, а их крайние положения штрихпунктирными тонкими линиями с двумя точками.

v Чертежи монтажныедолжны содержать:

v Изображение монтируемого изделия

v Изображение изделий, применяемых при монтаже, а также частичное изображение устройства (конструкции, фундамента) к которому крепится изделие.

v Установочные и присоединительные размеры с предельными отклонениями.

v Перечень составных частей, необходимых для монтажа.

v Технические требования к монтажу изделия.

v Общая характеристика групповых и базовых документов.К таким документам относятся конструкторские документы, содержащие данные о двух и более изделиях (детали, сборочные единицы, комплексы, комплекты), обладающие общими конструктивными признаками при некоторых различиях между собой.

v Единство конструкции при различных параметрах (физико-механических, электрических, материалах, покрытиях и других)

v Единство конструкции при различных размерах (например, винты одинаковой формы).

v

Сходство конструкции при различной конфигурации составных частей (например, ключи с различной конфигурацией).

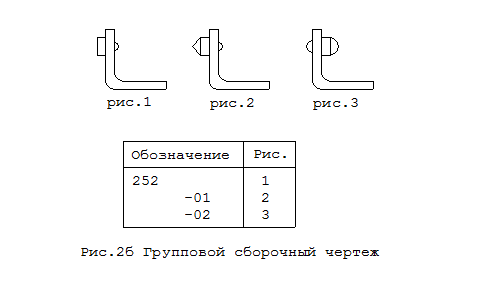

v В групповом документе должны быть приведены постоянные и переменные данные. При этом постоянные данные вносят один раз без указания, что они относятся ко всем изделиям, а переменные данные с указанием к каким конкретно изделиям они относятся. (Пример, см. рис.2а,б)

v Вместо группового документа можно выполнить один базовый документ, содержащий общие параметры и необходимое количество исполняемых документов со ссылкой на базовый документ. (Пример, см. рис.3)

v При наличии группового основного документа все или отдельные виды не основных документов могут быть выполнены как базовые с присвоением обозначений, не зависящих от групповых.

v При наличии базового документа отдельные виды не основных документов могут быть выполнены как групповые с обозначениями, предусмотренными для базовых документов.



v Правила записи наименований изделий в документах.

v На титульном листе групповых и базовых документов наименование нужно записывать в именительном падеже, единственного числа, в технических условиях в именительном падеже множественного числа.

v
Если разным исполнениям присвоены разные условные наименования (коды, типы, условные обозначения, ПК-1Н, ПК-1Т, ПК-2Н и др.) в основной надписи и на титульном листе групповых и базовых документов наименования изделий, как правило, дополняют общей частью, например пускатель ПК.

v Правила выполнения чертежей (схем).

v Все сведения о переменных данных (изображениях, технических требованиях и др.) должны быть сведены в таблицу исполнений.

v На чертеже должно быть изображено основное исполнение с изображением основных параметров.

v Исполнения отличные от основного могут быть выполнены на том же чертеже (схеме), причем показывают только изображения различий, масштаб и обозначением рисунка со ссылкой на основной рисунок.

v На поле чертежа (схемы) должны быть приведены постоянные технические требования и другие постоянные данные, переменные данные приводят в таблице исполнений с указанием литеры.

v Если для несколько исполнений, обозначения которых составляют непрерывный ряд, данные в таблице одинаковые, то обозначения допускается записывать по типу:



Обозначение	L, мм
От АВС 3324324 До –05
-06…-10
-02,-04,-11…-20



v Правила выполнения спецификаций

v Неосновные групповые документы следует записывать в спецификацию так же как единичные. Документы на все исполнения как постоянные, остальные документы – как переменные данные.

v Групповую спецификацию можно выполнять в следующих вариантах:

v Вариант «А».

v Вначале записывают постоянные документы, затем переменные.

v Если исполнения имеют условные наименования или находятся на разных стадиях разработки, то это указывают в заголовке.

v Если очередное исполнение имеет данные соответсвующие предыдущему, то делают запись «АВС 1234.085-10 (то же, как для АБС 2345.084 или тоже как для 02)».

v Допускается для таких случаев писать «От АБС 1111.084 до

АБС 1111.084-05». Пример.

v Вариант «Б».

v Все данные без разделения на постоянные и переменные записывают в форме, где для каждого исполнения имеется отдельная графа. Пример.

v В графе код – указывают условные наименования исполнений.

v В графе «Лит.», указывают литеру.

v В графах для указания количества в разделе «Документация» ставится знак «х», в остальных указывают числовые значения. Пример

v Вариант «В».

v После записи постоянных данных переменные данные следует записывать на последующих листах спецификации, где для каждого исполнения отдельная графа по варианту Б.

v При числе исполнений более 10 в графах «Обозначение» и «Наименование» делается запись по типу по типу: ”Переменные для исполнений”:

До 09 - см. листы 3...6,

10...19 – см. листы 7...10.

20...29 – см. листы 11...20. Пример

v Применяется только для групповых ведомостей спецификаций и групповых ведомостей ссылочных документов и покупных изделий.

v По варианту «Г»

v После постоянных данных записывают переменные данные по заголовком «Переменные данные» для каждого переменного документа, каждой переменной составной части в последовательности: («Документация», «Сборочные единицы» и.т.д.)

v Если какая-либо переменная составная часть в некоторых исполнениях не применяется, то вместо обозначения такой части помещают запись «Отсутствует». Пример.

Таким образом, спецификации по варианту «А», «Б». «В», «Г» отличаются следующим образом:

«А» – размещение базовое, конкретное исполнение.

«Б» – совместное с разделением на графы для каждого исполнения.

«Г» – базовое, позиции со всеми исполнениями.

«В» - раздельное сначала базовое затем по варианту «Б».



Спецификация по варианту «А»
