Тень ионической капители
Тень кронштейна
Тень кронштейна карниза на фасаде (рис. 43) построена при помощи бокового вида; построение показано на самой фигуре.
Тень ионической капители показана на рис. 44. Все линии построения на чертеже сохранены и особых пояснений не требуется.
1.9.10. Тени цоколей и баз колонн и пилястр

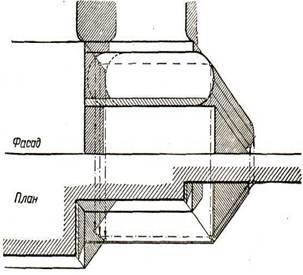

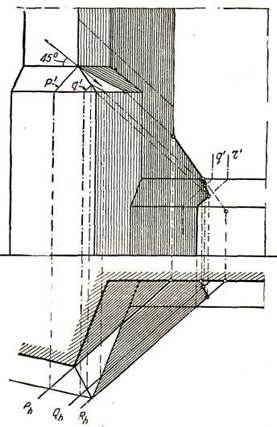

Тени цоколей и баз колонн и пилястрприведены на трех примерах на рис. 45, 46, 47. Следует заметить, что на рис. 45 сечение базы лучевой плоскостью Q показали, что правая грань слива является освещенной.
Для построения теней некоторых архитектурных форм применяется прием, предложенный Пилле и основанный на использовании искусственных теней, отбрасываемых на вспомогательную вертикальную плоскость, проходящую через ось заданной формы под углом 45° к фронтальной плоскости.
Для применения этого приема надо хорошо запомнить построение тени, падающей на указанную вспомогательную плоскость от квадрата и от круга. Обратимся к рис. 48. Внимательное рассмотрение ее показывает, что тень горизонтального круга радиуса R на фасаде рисуется в форме круга радиуса а тень горизонтального квадрата изображается квадратом с таким же отношением его стороны к стороне заданного квадрата.
Нетрудно видеть, как графически получаются радиус теневого круга и сторона теневого квадрата. Надо из центральной и крайней точек вертикальной проекции провести до взаимной встречи два отрезка под углом 45° к горизонту, и тогда один отрезок будет искомым радиусом, а другой — половиной длины тени от стороны квадрата.
Далее надо запомнить расположение теней на вспомогательной плоскости Р (будем ее называть стеной Пилле), падающих на нее от
фронтальных, профильных и угловых образующих цилиндра, основанием которого является упомянутый выше круг.
Рис. 44
Как видно, угловые образующие а—а'и её являются сами себе тенями; фронтальные образующие bb'—ff' отбрасывают тени на середину между осью и краем; угловые образующие сc'—gg'отбрасывают тень на ось цилиндра; профильные образующие dd' — hh'отбрасывают тень туда же, куда и фронтальные, т.е. на середину между осью и краем.
Описанные тени круга, квадрата и образующих цилиндра и являются теми искусственными вспомогательными тенями, которыми можно пользоваться при построении теней ряда архитектурных форм.
Из рис. 48 видно, что все перечисленные тени можно строить на фасаде, не пользуясь планом.
Рассмотрим ряд характерных примеров применения этого приема.
Рис. 45 Рис. 46
Рис. 47
