Тени в разрезах

ТЕНИ НА ЧЕРТЕЖАХ АРХИТЕКТУРНЫХ ДЕТАЛЕЙ

Тени вразрезах полых цилиндрических форм показаны на рис. 34, а и б и 35. На рис. 34, а полуцилиндр открыт сверху и имеет вертикальную ось. Контур тени, как видно, можно построить, не пользуясь планом, так как кривая k'a'_t— часть эллипса, и она касается к проекции луча a'а_tв точке а'_tна средней образующей цилиндра; начинается же кривая в точке k'на линии собственнойтеницилиндра.

Рис. 34

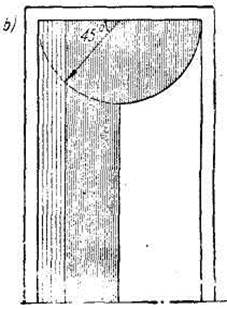

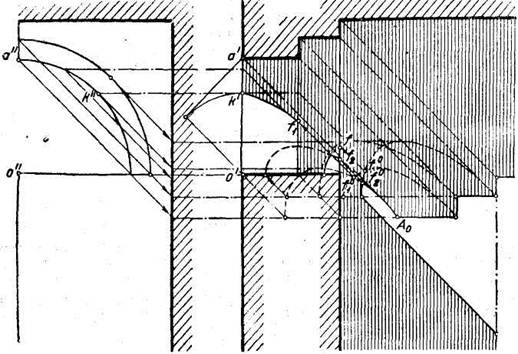

На рис. 34, б тень на внутренней поверхности цилиндра от плоского потолка, являющаяся в натуре полуэллипсом, проектируется в полуокружность; тень же от бокового вертикаль­ного ребра проходит по средней образующей цилиндра. На рис. 35 показана тень полуциркульного проема в вертикальном разрезе.

Как видно из фигуры, эту тень также можно построить, не прибегая ко второй проекции, если известен вынос центра о'о",от стены. При этом построение теней, падающих на вертикальную стену от про­фильных окружностей, производится по принципам, изложенным при описании рис. 9, а точки исчезновения теней f₀, f₁и f2 найдены путем проведения обратных лучей из точек f₀, f₁и f₂пересечения отброшенных теней круговых ребер.

Рис. 35
