Природные резервуары. Ловушки

Природный резервуар – естественное вместилище нефти, газа и воды (внутри которого может происходить циркуляция подвижных веществ) форма которого обусловливается соотношением коллектора с вмещающими его плохо проницаемыми породами.

Рис.1. Принципиальная схема пластового резервуара.

1 – коллектор (песок); 2 – плохо проницаемые породы (глины)

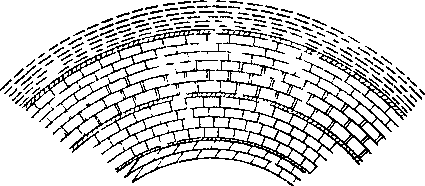

Рис.2,а. Схема однородного массивного резервуара.

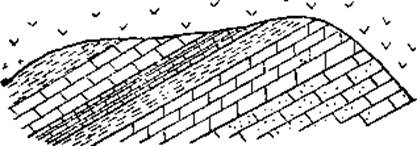

Рис.2,б. Схема неоднородного массивного резервуара

Виды: пластовый, массивный, линзовидный (литологически ограниченный со всех сторон).



Пластовый резервуар (рис.1) представляет собой коллектор, ограниченный на значительной площади в кровле и подошве плохо проницаемыми породами. Особенностями такого резервуара является сохранение мощности и литологического состава на большой площади.

Под массивным резервуаром понимают мощные толщи пород, состоящие из многих проницаемых пластов, не отделенных один от другого плохо проницаемыми породами.

Большинство массивных резервуаров особенно широко распространенных на платформах, представлено известняково-доломитизированными толщами. Для ряда месторождений было установлено, что толща пород, представляющая собой единый резервуар, насыщенный газом, нефтью и водой, содержит породы различного литологического состава и различного стратиграфического возраста. Критерием, позволяющим объединить мощную толщу пород в единый резервуар, является распределение в нем газа, нефти и воды по их удельным весам независимо от структуры, возраста и текстуры составляющих его пород.

Слабо проницаемые породы покрывают всю эту толщу сверху. По характеру слагающих их пород массивные резервуары подразделяются на две группы:

1. однородные массивные резервуары – сложены сравнительно однородной толщей пород, большей частью карбонатных (рис.2а).

2. неоднородные массивные резервуары – толща пород неоднородна. Литологически она может быть представлена, например, чередованием известняков. Песков и песчаников, сверху перекрытых глинами. Проницаемость такой толщи в различных ее слоях колеблется. Но перемещение жидкости (воды, нефти) возможно во всех направлениях и происходит в общем независимо от наслоения пород (рис.2б).

Резервуары неправильной формы, литологически ограниченные со всех сторон (рис.3). В эту группу объединены природные резервуары всех видов, в которых насыщающие их газообразные и жидкие углеводороды окружены со всех сторон либо практически непроницаемыми породами, либо породами, насыщенными слабоактивной водой.

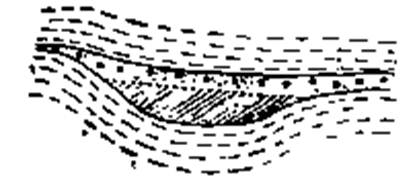

Рис.3 Резервуар, литологически ограниченный со всех сторон практически непроницаемыми породами

К резервуарам неправильной формы относятся лишь зоны повышенной пористости и проницаемости пород, связанные с местным изменением петрографического состава, не распространяющимся на сколько-нибудь значительную площадь. Песчаные и мергелистые резервуары неправильной формы могут находиться в толще глинистых или плотных хемогенных пород.

Каким бы ни был механизм образования углеводородов для формирования крупных скоплений нефти и газа необходимо выполнение ряда условий: наличие проницаемых горных пород (коллекторов), непроницаемых горных пород, ограничивающих перемещение нефти и газа по вертикали (покрышек), а так же пласта особой формы, попав в который нефть и газ оказываются как бы в тупике (ловушке).
