Лучевые симптомы, синдромы поражения легких и их расшифровка.
Рентгенологических признаков легочной патологии достаточно много. Среди них выделяются три главных синдрома: затемнение легочного поля или его части, просветление легочного поля или его части и изменения легочного и корневого рисунка.
Рисунок 1 - Основные варианты затемнения легочного поля,
а - обширное или тотальное затемнение;
б - ограниченное затемнение;
в - круглая тень;
г - кольцевидная тень;
д - очаговые тени;
е - рассеяние (диссеминация) очагов в легких.
Затемнение легочного поля или его части. Большинство легочных заболеваний сопровождается уплотнением легочной ткани, т. е. снижением или отсутствием ее воздушности. Уплотненная ткань сильнее поглощает рентгеновское излучение. На фоне светлого легочного поля появляется тень (или затемнение). Положение, величина и форма затемнения зависят от объема поражения. Различают несколько типовых вариантов затемнений: обширное затемнение, ограниченное затемнение, круглая тень в легочном поле, кольцевидная тень в легочном поле и очаговая тень.
Рисунок 2 - Ограниченное затемнение правого легочного поля при поражении верхней доли.
а - воспаление; б - ателектаз; в - цирроз.
Обширное затемнение наблюдается, если патологический процесс захватил все легкое. В этом случае на рентгенограмме в той или иной степени затемнено все легочное поле, и тогда говорят об обширном затемнении. Затемнение всего легочного поля чаще всего вызывается закупоркой главного бронха и ателектазом (спаданием) соответствующего легкого. Такое легкое безвоздушно, поэтому тень его совершенно однородна. Кроме того, оно уменьшено, из-за чего органы средостения смещены в сторону затемнения. Этих двух признаков достаточно, чтобы распознать ателектаз легкого.
Похожую на ателектаз легкого картину может дать состояние после удаления легкого (пневмонэктомии).
Обширное затемнение легочного поля может наблюдаться при воспалительной инфильтрации (например, при пневмонии), однако органы средостения при пневмонии остаются на месте, а на фоне затемнения можно уловить просветы бронхов, заполненных воздухом.
Затемнение легочного поля может также быть вызвано не только уплотнением легочной ткани, но и жидкостью, скопившейся в плевральной полости. При большом выпоте затемнение становится обширным и однородным, как при ателектазе, однако органы средостения при этом смещены в противоположную сторону. Из приведенной информации видно, что такому синдрому, как обширное затемнение легочного поля, соответствует своя морфологическая интерпретация.
Если патологический процесс поражает не все легкое, а какую-то его часть (долю или сегмент), а на рентгенограммах обнаруживается тень, совпадающая по положению, величине и форме с этой измененной частью, то в этом случае говорят об ограниченном затемнении легочного поля. Чаще всего ограниченное затемнение легочного поля можно наблюдать при пневмонической и туберкулезной инфильтрациях, а также опухолевом процессе. В первом случае очаговые затемнения имеют нерезкие очертания, а при наличии опухоли форма тени, как правило, имеет неровные, хорошо отграниченные контуры.
Синдром круглой тени в легочном поле подразумевает такое затемнение легочного поля, при котором тень патологического образования во всех проекциях исследования имеет форму круга, полукруга или овала диаметром более 1 см. Такую тень могут давать эозинофильный или туберкулезный инфильтраты, туберкулема, округлый участок пневмонической инфильтрации, инфаркт легкого, закрытая киста (бронхиальная, эхинококковая), доброкачественная или злокачественная опухоли, а также многие другие патологические состояния.
Рисунок 3 - Рентгенологическая картина заболеваний, обусловливающих синдром круглой тени в легочном поле,
а - закрытая киста;
б - туберкулема;
в - гамартома с известковыми включениями;
г - периферический рак легкого.
Дифференциальная диагностика одиночных и округлых множественных теней в легких оказывается достаточно трудной. Большую роль играют данные анамнеза и клинической картины заболевания. Однако известно, что заболевания, дающие круглые тени на рентгенограмме, встречаются редко. Дифференциальный диагноз приходится проводить главным образом между закрытыми кистами, туберкулемами и опухолями легких.
Закрытая киста определяется как круглая, или овоидная тень, резко отграниченная от окружающей легочной ткани. Контуры ее четкие, дугообразные, а тень, как правило, абсолютно однородна.
Дифференцировать туберкулему, доброкачественную опухоль или раковый узел легче, если имеются рентгенограммы прошлых лет, поскольку можно установить темп роста образования. В пользу туберкулемы указывают также туберкулезные очаги вокруг или в других отделах легких, тогда как при первичном раке легкого отмечаются быстрый темп роста и возникновение в его корне увеличенных лимфатических узлов.
Синдром кольцевидной тени в легочном поле — это, как правило, рентгенологическое отображение полости, содержащей газ или жидкость, что в первую очередь подразумевает замкнутость кольца на рентгенограммах в разных проекциях (сосуды на снимке в какой-либо одной проекции могут обманчиво напоминать кольцо).
Одиночная киста врожденной природы обусловливает на снимках тонкую кольцевидную тень, расположенную на неизмененном легочном фоне, тогда как полость абсцесса содержит газ и жидкость, что дает горизонтальный уровень жидкости; стенки абсцесса толстые, а в окружающей легочной ткани расположена зона инфильтрации.

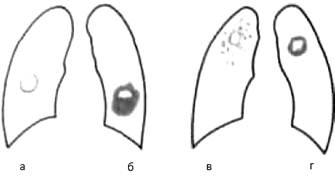

Рисунок 4 - Рентгенологическая картина наиболее частых полостей в легких (схема).
а - открытая киста; б - абсцесс;
в - туберкулезная каверна; г - периферический рак легкого с распадом.
Свежая туберкулезная каверна имеет вид кольцевидной тени, а ее размеры колеблются от нескольких миллиметров до нескольких сантиметров. Периферический рак легкого также может давать симптом полости, однако при этом наружные контуры полости неровные и сравнительно резко отграничены от окружающей легочной ткани.
Очаговая тень - это округлые или неправильной формы теневые образования, размеры которых варьируют от 0,5 мм до 1 см. Следует заметить, что очаговая тень является самым частым видом затемнения. Очаги до 2 мм называют милиарными, от 2 до 4 мм - мелкими, от 4 до 8 мм - средними, от 8 до 12 мм - крупными.
Рисунок 5 - Рентгенограмма верхних отделов легких и схема к ней.
В верхушках инаружных частях первых межреберий видны множественные очаги разной плотности, местами сливающиеся. Очаговый туберкулез в фазе инфильтрации.
Число очаговых теней бывает самым разным. Если они охватывают довольно значительную область (к примеру, верхушку легкого), то говорят об ограниченной диссеминации, если же большую территорию - то говорят о распространенной диссеминации.
Для дифференциального диагноза в первую очередь имеет значение расположение очаговых теней (так, наличие их в верхушках и наружных отделах подключичной зоны в большинстве случаев указывает на туберкулезную природу заболевания). Наличие же очагов в средних и нижних отделах легких характерно для очаговой пневмонии. Нерезкие очертания очагов, усиленный рисунок в той же зоне и их склонность к слиянию - признак активного воспалительного процесса, тогда как четко очерченные очаги - свидетельство затихшего воспалительного поражения.
Просветление легочного поля или его части. Повышение прозрачности легочного поля или его части также является проявлением ряда патологических состояний легких. Они могут быть обусловлены как наличием воздуха в плевральной полости (пневмоторакс), так и уменьшением количества мягких тканей, опосредованного увеличением количества воздуха в легком за счет вздутия легочной ткани (эмфизема), или снижением притока крови в легкое (что имеет место при некоторых врожденных пороках сердца).
Дифференцировать такие состояния достаточно легко. Так, при пневмотораксе на фоне просветления нет никакого легочного рисунка и виден край спавшегося легкого, тогда как при легочном малокровии рисунок обеднен, а при эмфиземе легочный рисунок усилен. Более того, при эмфиземе легких чаще наблюдается двустороннее диффузное повышение прозрачности легочных полей, размеры их увеличены, а малоподвижная диафрагма упрощена и низко расположена.
Изменения легочного и корневого рисунка. Изменения легочного рисунка - один из ключевых синдромов, наблюдающийся при ряде легочных заболеваний, поскольку, будучи образован в первую очередь артериями, исходящими из корня, он вовлекается в патологический процесс, затрагивающий как паренхиму легкого, так и его корень.

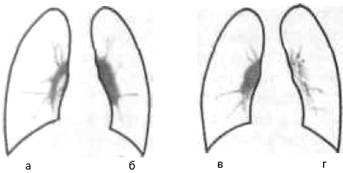

Рисунок 6 - Рентгенологическое изображение корня легкого (схема),
а - нормальный корень; б – инфильтрация клетчатки корня;
в – увеличение корневых лимфатических узлов; г - фиброзная деформация корня.
В норме можно выделить некоторые общие показатели нормального легочного и корневого рисунка. Так, у здорового человека рисунок четко прослеживается в обоих легочных полях. Он составлен из прямых или дугообразных разветвляющихся полосок, кружков и овалов, представляющих собой теневое отображение артерий и вен, проходящих в легких под разными углами к направлению пучка рентгеновского излучения. В прикорневой зоне находятся самые крупные сосуды, поэтому рисунок здесь богаче, а элементы его крупнее. К периферии калибр сосудов уменьшается, а в наружной зоне легочных полей заметны лишь очень мелкие сосуды. Для нормального рисунка всегда типичны правильность ветвления, т. е. веерообразное отхождение элементов рисунка от корня к периферии, непрерывное уменьшение размеров этих элементов от прикорневой до наружной зоны, резкость контуров и отсутствие ячеистости.
В изображении корня легкого можно различить тени артерий и светлые полосы крупных бронхов. В случае полнокровия легких и застоя крови в них калибр сосудов в корнях возрастает. При фиброзе клетчатки в воротах легкого тень корня становится малодифференцированной - в ней уже не удается проследить очертания отдельных анатомических элементов. Наружный контур корня делается неровным, иногда выпуклым, в сторону легочного поля. При увеличении бронхопульмональных лимфатических узлов в корне вырисовываются округлые образования с наружными дугообразными контурами.
Среди многообразных вариантов изменения легочного рисунка особую роль играют два: усиление рисунка и деформация рисунка.
Под усилением рисунка понимают увеличение числа элементов в единице площади легочного поля и увеличение в объеме самих элементов (классическим примером служит застойное полнокровие легких при митральных пороках сердца). Изменения при этом являются двусторонними и захватывают оба легочных поля на всем протяжении: в корнях находятся расширенные ветви легочной артерии, которые прослеживаются до периферии легочных полей.
Под деформацией рисунка понимают изменение нормального положения элементов рисунка и их формы; при этом меняется направление тени сосудов, а их очертания становятся неровными и расширяются к периферии.
Такие изменения могут затрагивать как ограниченные территории, что является результатом перенесенного воспаления, так и обширные, что встречается при диффузных (или диссеменированных) изменениях в легких.
Синдром средней доли— уменьшение и уплотнение рентгеновской тени средней доли правого легкого; термин употребляется при формировании предварительного рентгеновского заключения в случаях, требующих дальнейшего уточнения. Причинами синдрома средней доли могут быть сужения среднедолевого бронха вследствие его заболевания или сдавления увеличенными лимфоузлами как неспецифической природы, так и туберкулезной.
По характеру изменений все хронические неспецифические воспалительные поражения средней доли разделяются на 5 групп: бронхоэктазы, цирроз и пневмосклероз, обструктивный пневмонит, фиброателектаз и гнойно-деструктивные процессы.
При бронхоэктазах на обзорных рентгенограммах определяются усиление и деформация легочного рисунка и кистовидные бронхоэктазы, томограмма — неоднородное затемнение средней доли, незначительное уменьшение ее в объеме, бронхография выявляет в большинстве случаев смешанные, реже — кистовидные бронхоэктазы.
В случае цирроза и пневмосклероза средняя доля значительно уменьшена в объеме тень ее неоднородная. Бронхография: бронхи деформированы, сближены, иногда умеренно расширены. При рентгеновской продольной томографии более четко определяются принадлежность изменений к средней доле (по локализации процесса и изменению положения сосудистых и бронхиальных ветвей в соседних участках), уменьшение ее объема, просветы бронхов на фоне тени.
Обструктивный пневмонит развивается вследствие бронхолитиаза или воспалительного стеноза бронха и проявляется рентгенологически однородным затемнением резко уменьшенной в объеме средней доли. Бронхография или бронхоскопия определяют истинную «культю» среднедолевого бронха.
Фиброателектаз средней доли — довольно редкое явление. Выявляется однородное затенение, которое на боковых рентгенограммах имеет лентовидный вид. На бронхограммах обнаруживается полная ампутация среднедолевого бронха. С помощью рентгеновской компьютерной томографии выявляют объемное уменьшение доли по периферии оси бронха с сохранением топографии доли. В отличие от этого, при опухолевом ателектазе имеет место объемное уменьшение доли по периферии оси бронха с тенденцией тесного прилегания ее к средостению.
Гнойно-деструктивные процессы проявляются неоднородным затемнением доли, одной или множественными полостями, которые при бронхографии контрастируются через расширенные и деформированные бронхи.
При синдроме средней доли и язычковых сегментов контуры тени сердца сливаются с патологическими изменениями в легких.
Пневмония— быстро развивающийся воспалительный процесс в тканях легкого с преимущественным поражением альвеол, межуточной ткани или сосудистой системы. Различают первичные и вторичные пневмонии. Последние развиваются на фоне хронических заболеваний органов дыхания, сердечно-сосудистой системы с застоем в малом круге кровообращения, почек, кроветворной системы и др.
По клинико-морфологическим признакам острую пневмонию подразделяют на крупозную (долевую или сегментарную), очаговую и интерстициальную. Для крупозной пневмонии характерна локализация в верхних и средних долях, для очаговой — в нижних.
В зависимости от зоны поражения различают верхушечную, центральную (прикорневую), паравертебральную и тотальную пневмонии (рис. 3). Если воспалительный процесс локализуется вокруг бронхов и возникает вследствие распространения из них воспаления на легочную ткань, то такая пневмония называется перибронхиальной. Об интерстициальном течении процесса свидетельствуют уплотнения межальвеолярных перегородок. Воспалительный процесс может поражать только альвеолы (альвеолярная пневмония), группу альвеол, образующих ацинус (аценозная пневмония), отдельные ацинусы и группы ацинусов (ацинозно-нодозная пневмония), дольку легкого (дольковая пневмония), сегмент легкого (сегментарная пневмония), долю легкого (долевая пневмония) и все легкое (тотальная пневмония).
В зависимости от характера поражения легочной ткани рентгенологически выявляют множественные мелкие, диаметром 1–2 мм, воспалительные очаги (милиарная пневмония), мелкоочаговые тени, занимающие ацинус или дольку (мелкоочаговая пневмония), очаговую инфильтрацию ограниченных участков легочной ткани (очаговая пневмония) и слияние отдельных мелких воспалительных очагов в более крупные (сливная пневмония). При рентгеновской продольной томографии пневмоническую инфильтрацию наиболее часто обнаруживают в основаниях сегмента, и по направлению к корню легкого интенсивность ее уменьшается. Корень легкого из-за распространения воспалительного процесса на его составные элементы часто расширен, малоструктурный, контуры его нечеткие, определяются увеличенные бронхолегочные лимфаузлы. Рассасывание инфильтрации идет обычно в обратном направлении — от корня легкого к периферии. В процессе рассасывания интенсивность инфильтрации уменьшается, появляется изображение сосудов, более четко определяются просветы бронхов, могут быть участки буллезного вздутия легочной ткани. В смежных участках часто наблюдаются гипервентиляция, дисковидные ателектазы.
Диагностика острой пневмонии строится на совокупности клинической картины, рентгенологических данных и результатах исследования крови и мокроты.
Рентгеновское исследование (рис. 4): рентгенологические признаки выявляются позднее клинических симптомов, а в некоторых случаях вообще могут быть не выявлены. Рентгеновская продольная томография позволяет обнаружить очаги инфильтрации паренхимы легкого, которые не определялись при обычном рентгеновском исследовании. Нередко пневмоническая инфильтрация может быть впервые выявлена в участках легких, которые не получают своего изображения на рентгенограмме, в частности, за куполами диафрагмы, на фоне позвоночного столба, в медиальных отделах легких.
Рентгеновская компьютерная томография имеет ограниченное применение. По мнению большинства авторов, показаниями к рентгеновской компьютерной томографии являются: 1) наличие рентгенонегативных, но очевидных клинических проявлений болезни; 2) необходимость дифференциальной диагностики (например, прикорневой пневмонии и обструктивного пневмонита на почве центрального рака); 3) необходимость контрольного исследования больных с торпидным, плохо поддающимся терапии течением воспалительного процесса; 4) контроль излеченности больных с рецидивирующими и хроническими процессами.

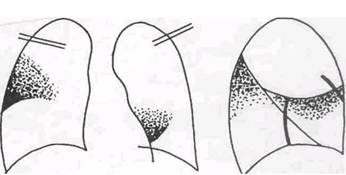

Рисунок 4 - Схемы теневой картины при крупозной пневмонии различной локализации
В соответствии с принятым в отечественной литературе делением пневмоний по этиологическому принципу особое внимание обращается на клинические симптомы и лабораторные показатели, позволяющие поставить предположительный, а затем и окончательный этиологический диагноз. Для окончательного диагностического заключения учитываются примерно в равной мере и характер тенеобразований легких, и особенности клинических проявлений болезни.
Пневмония стафилококковаяразвивается у лиц, имеющих очаги стафилококковой инфекции, или на фоне инфекции верхних дыхательных путей. Чаще болеют дети первого года жизни и лица пожилого возраста.
В зависимости от тяжести болезни возможно либо очаговое, либо гомогенное поражение сегментов. Характерна быстрая смена рентгеновских симптомов в течение 1–2 недель заболевания. Типично присоединение экссудативного плеврита. На одной рентгенограмме легких можно обнаружить все стадии развития болезни, что придает рентгеновской картине своеобразный пестрый вид: наличие инфильтратов, тонкостенных полостей и экссудативного плеврита (триада Шинца).
Пневмония неразрешающая— затянувшаяся острая пневмония, при которой воспалительный процесс не разрешается в течение месяца. Выяснение этиологии этих пневмоний — трудная диагностическая проблема. Неразрешающиеся долевые и сегментарные пневмонии особенно часто приходится отличать от инфильтративно-пневмонических форм туберкулеза легких, от опухолей бронха, альвеолярного рака легкого, легочной формы лимфогранулематоза. Очаговые пневмонии дифференцируют с тромбоэмболией в системе легочной артерии, очаговым туберкулезом легких, альвеолярным раком, туберкулемой легкого, лимфогранулематозом и саркомой легких. Диффузные милиарные неразрешающиеся пневмонии нередко симулируют гематогенно-диссемированные формы туберкулеза легких, милиарный карциноматоз, саркоидоз, пневмокониоз, альвеолиты и другие патологические процессы.
Прикорневую неразрешающуюся пневмонию весьма трудно отличить от центрального рака и туберкулезного бронходенита. Наибольшие трудности возникают при разграничении прикорневой пневмонии и центральных опухолей легких, когда картина обструктивного пневмонита настолько сходна с банальным воспалением, что снять диагностические сомнения может только бронхологическое исследование. Если при рентгеновской компьютерной томографии обнаруживаются просветы воздушных бронхов (симптом воздушных бронхов) в уплотненной ткани легкого, то следует думать о воспалительном процессе. Наличие культи или сужения бронха, утолщение его стенок, увеличенные лимфоузлы говорят о раке. Опыт показывает, что неразрешающаяся прикорневая пневмония у лиц среднего и пожилого возраста нередко оказывается в действительности осложненным центральным раком легкого.
Бронхопневмония— очаговая, дольковая пневмония. Это самая частая пневмония у детей и взрослых в холодное время года.
Достоверным рентгенологическим признаком бронхопневмонии являются отдельные инфильтративные тени средней и малой интенсивности чаще в нижних отделах легких размером 0,3–1,5 см. Сосудистый рисунок в зоне очагов обогащен. У детей раннего возраста бронхопневмония вначале носит преимущественно односторонний характер и очаговые тени располагаются в пределах одного сегмента. При нарастании воспалительного процесса они могут распространяться на соседние сегменты. Возможно также появление очагов в противоположном легком. В процесс вовлекается интерстициальная ткань и имеет место лимфостаз.
Синдром средней доли— уменьшение и уплотнение рентгеновской тени средней доли правого легкого; термин употребляется при формировании предварительного рентгеновского заключения в случаях, требующих дальнейшего уточнения. Причинами синдрома средней доли могут быть сужения среднедолевого бронха вследствие его заболевания или сдавления увеличенными лимфоузлами как неспецифической природы, так и туберкулезной.
По характеру изменений все хронические неспецифические воспалительные поражения средней доли разделяются на 5 групп: бронхоэктазы, цирроз и пневмосклероз, обструктивный пневмонит, фиброателектаз и гнойно-деструктивные процессы.
При бронхоэктазах на обзорных рентгенограммах определяются усиление и деформация легочного рисунка и кистовидные бронхоэктазы, томограмма — неоднородное затемнение средней доли, незначительное уменьшение ее в объеме, бронхография выявляет в большинстве случаев смешанные, реже — кистовидные бронхоэктазы.
В случае цирроза и пневмосклероза средняя доля значительно уменьшена в объеме тень ее неоднородная. Бронхография: бронхи деформированы, сближены, иногда умеренно расширены. При рентгеновской продольной томографии более четко определяются принадлежность изменений к средней доле (по локализации процесса и изменению положения сосудистых и бронхиальных ветвей в соседних участках), уменьшение ее объема, просветы бронхов на фоне тени.
Обструктивный пневмонит развивается вследствие бронхолитиаза или воспалительного стеноза бронха и проявляется рентгенологически однородным затемнением резко уменьшенной в объеме средней доли. Бронхография или бронхоскопия определяют истинную «культю» среднедолевого бронха.
Фиброателектаз средней доли — довольно редкое явление. Выявляется однородное затенение, которое на боковых рентгенограммах имеет лентовидный вид. На бронхограммах обнаруживается полная ампутация среднедолевого бронха. С помощью рентгеновской компьютерной томографии выявляют объемное уменьшение доли по периферии оси бронха с сохранением топографии доли. В отличие от этого, при опухолевом ателектазе имеет место объемное уменьшение доли по периферии оси бронха с тенденцией тесного прилегания ее к средостению.
Гнойно-деструктивные процессы проявляются неоднородным затемнением доли, одной или множественными полостями, которые при бронхографии контрастируются через расширенные и деформированные бронхи.
При синдроме средней доли и язычковых сегментов контуры тени сердца сливаются с патологическими изменениями в легких.
