Ескіз – кресленик, виконаний без дотримання масштабу і призначений для разового використання (ДСТУ 3321:2003).
Ескіз – це кресленик, виконаний від руки в око вимірному масштабі з дотриманням пропорцій деталі.
ПОСЛІДОВНІСТЬ ВИКОНАННЯ ЕСКІЗІВ
ПЛАН
ЛЕКЦІЯ № 7
Бандурка О. М., Понікаров В. Д., Попова С. М. Податкове право. Навч. посіб. – К.: Центр учбової літератури, 2012. – 312 с.
6. Гаврилюк Р. Юридична конструкція податку / Р. Гаврилюк // Право України. – 2006. – №4. – С.113-117.
7. Кучерявенко Н.П. Курс налогового права [Текст]: В 2 т. / Н.П.Кучерявенко; под ред. Д.М.Щекина. – М.: Статут, 2009. – Т.1: Общая часть. – 2009. – 863 с.
8. Кучерявенко М.П. Податкове право України [Текст]: Акад. курс: Підручник / М.П.Кучерявенко. – К.: Всеукраїнська асоціація видавців «Правова єдність», 2008. – 701 с.
9. Податкове право: Навч. посіб. / Г.В. Бех, О.О. Дмитрик, Д.А. Кобильнік та ін.; За ред. проф. М.П. Кучерявенка. – К.: Юрінком Інтер, 2003. – 400 с.
10. Кучерявенко М.П. Податкові процедури: правова природа і класифікація [Текст]: Монографія / М.П.Кучерявенко. – К.: КНТ; ЦУЛ, 2009. – 460 с.
11. Савченко Л. А. Правові основи фінансового контролю : [навч. посібник] / Савченко Л. А. – К. : Юрінком Інтер, 2008. – 504 с. – (Мін-во освіти і науки України).
12. Щербанюк О.В. Громадянин як суб’єкт податкових правовідносин / О.В. Щербанюк. – Чернівці: Рута, 2000. – 280 с.
ТЕМА: ЕСКІЗИ. ПРАВИЛА ОФОРМЛЕНЬ ТА ВИКОНАНЬ
1 Послідовність виконання ескізів.
2 Проставляння розмірів, марки матеріалів.
Ескізи деталей креслять в таких випадках:
· в умовах виробництва конструктор виконує складальний кресленик складальної одиниці. По цьому кресленику виконують ескізи деталей, які до нього входять, крім стандартних, а потому по цим ескізам виконують робочі кресленики деталей, які необхідні для виготовлення цих деталей з подальшим складанням з них складальної одиниці.
· інколи терміново необхідно виготовити деталь на виробництві, тому перед
інженером постає задача виконання ескізу цієї деталі.
Таким чином ескіз має бути документом для виготовлення деталі чи для виконання її робочого кресленика.
Процес виконання ескізу можна умовно виділити окремі етапи, які тісно пов’язані один з одним. Ескізи рекомендується виконувати від руки на листах клітчастого паперу стандартного формату, м'яким олівцем ТМ, М або 2М. Послідовність виконання ескізу багато в чому співпадає з послідовністю виконання робочого креслення деталі.
Рисунок 7.1 –Приклади деталей
Послідовність виконання ескізу деталі:
· підготувати, гостро заточений, твердий олівець;
· підготувати аркуш паперу в клітинку (по аркушу для кожної деталі). Зазвичай доводиться використовувати розгорнутий аркуш із зошита, приведеного його до формату А3 чи А4. На кожному аркуші нанести рамку – зліва поле 20 мм, навколо по 5 мм, відвести місце для основного напису;
· ознайомлення з деталлю. При ознайомленні визначається форма деталі та її складові елементи, з яких вона складається;
Рисунок 7.2 – Деталі для виконання ескізу
· вибір головного зображення. Головне зображення повинно надавати найбільше інформації про форму деталі та її розміри.
Існує значна кількість деталей, утворених поверхнями обертання: вали, втулки, пробки, колеса і т. ін. При виготовленні таких деталей використовують обробку на металорізальних верстатах.
Зображення цих деталей на креслениках розташовують так, щоб на головному виді вісь деталі була паралельна основному напису.Таке розташування головного виду допоможе користуватися креслеником при виготовленні по ньому деталі.
Необхідні форми слід вибирати і виконувати по правилам і рекомендаціям ГОСТ 2.305-68 «Изображения – виды, разрезы, сечения».
Рисунок 7.3 – Вибір головного зображення деталі
· вибір кількості зображень і визначення формату кресленика, на якому виконуються ці зображення . Кількість зображень повинна бути мінімальною.
*поетапне виконання пробки показане у додатку А

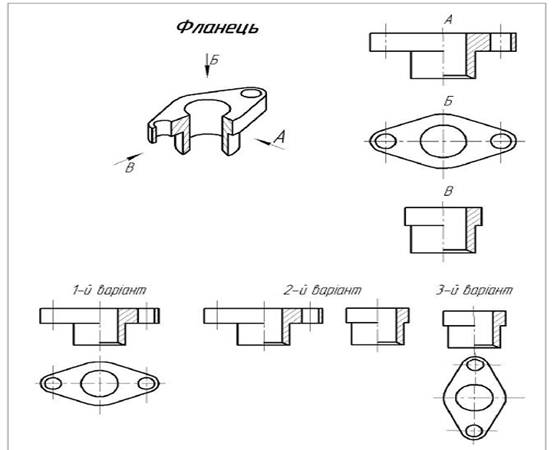

Рисунок 7.4 –Вибір кількості зображень для фланця та пробки.
*поетапне виконання пробки показане у додатку Б
Рисунок 7.5 –Вибір кількості зображень для кришки
· компонування поля ескізу: Вибравши окомірний масштаб зображення вибирають «на око» співвідношення габаритних розмірів деталі. Після цього на ескізі тонкими лініями показують габаритні прямокутники наступних зображень. Прямокутники розташовують так, щоб було достатньо міста для нанесення розмірних ліній, умовних позначень та технічних вимог.
Рисунок 7.6 – Компонування поля ескізу
· виконання ескізу :В габаритних прямокутниках креслять зображення елементів деталі. При цьому необхідно витримувати пропорції елементів, проекційний зв’язок між ними, проводячи осі та центрові лінії.

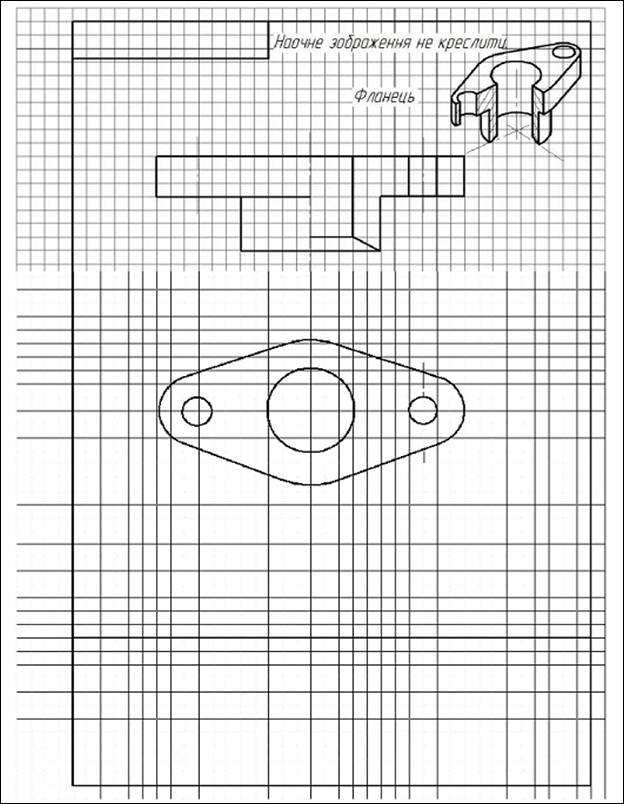

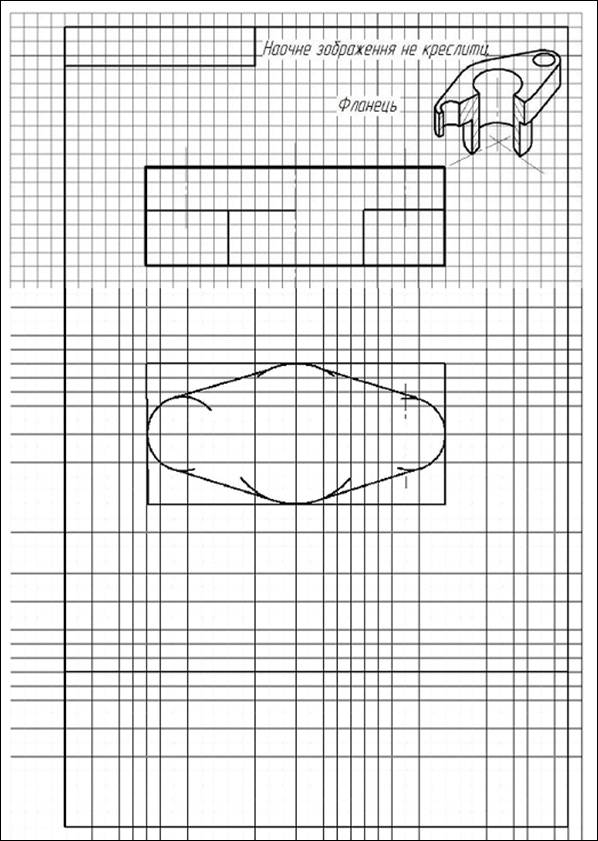

Рисунок 7.7 – Наочне поетапне виконання ескізу фланця
Рисунок 7.8 – Наочне поетапне виконання ескізу фланця
Рисунок 7.9 – Наочне поетапне виконання ескізу фланця
· нанесення розмірних ліній: фланець. Розмірні лінії та умовні позначки (діаметр, радіус, квадрат, конусність, уклон, тип різі і т. ін.) наносять по ГОСТ 2.507-68. Примітка: розмірні числа не ставлять.
Рисунок 7.10 – Нанесення розмірних ліній
· виконання обмірювання деталі з нанесенням розмірних чисел на кресленикові. При допомозі вимірювальних інструментів (лінійка, штангенциркуль і т. ін.) визначають розміри елементів деталі і наносять розмірні числа на ескізі. Якщо на деталі є різьба, то необхідно визначити її параметри і вказати на ескізі її позначення. Розмірні числа наносять в мм.
· оформлення ескізу:, яке вимагає заповнення основного напису, додаткової графи. В основному напису необхідно вказати матеріал, з якого виготовлена деталь.
Рисунок 7.11 – Оформлення ескізу фланця
