Цементировачный агрегат ЦА-320М

Устройство и принцып действия СА его узлов и механизмов и размещение ЦА на устье скважины при проведении работ.

Назначения спецагрегатов и область применения.

Техника безопасности при проведении цементировачных работ с агрегатами ЦА-320М, СМ-4, СМ20.

Назначение спецагрегатов и область применения.

2. Устройство и принцип действия спецагрегатов его узлов и механизмов и размещения ЦА на устье скважины производстве работ.

3. Технические характеристики цементировочной техники (ЦА 320М

УНБ-160х63; ДМ-4; СМ20).

Цементировочные насосные агрегаты предназначены для нагнетания цементного раствора и продавочной жидкости при цементировании скважин.

Основные задачи цементирования скважин следующие:

1) обеспечить длительную изоляцию продуктивных объектов от верхних и нижних вод;

2) исключить возможность перетока флюида из одного горизонта в другой через затрубное пространство;

3) доукрепить неустойчивые породы путем плотного сцепления цементного камня со стенками скважины и обхадной колонной;

4) предохранить обсадную колонну от смятия внешним давлением и коррозии;

5) предотвратить выброс газа, находящегося под большим давлением в породах, залегающих в зацементированной зоны скважины;

6) изолировать пройденные при бурении маломощные продуктивные горизонты.

Помимо своего основного назначения насосные агрегаты используются для промывки и продавки песчаных пробок, опрессовки труб, обсадных колонн, гидроразрыва пластов и др. работ.

Как правило, транспортная база цементировочных насосных агрегатов – большегрузные автомашины повышенной проходимости: Урал-4320-1912-30, КАМАЗ-43118, КрАЗ-65101 и др. Имеет место и монтаж специального насосного оборудования на санях.

Независимо от типа транспортной базы агрегаты для цементирования скважин снабжены следующим оборудованием:

- цементировочным насосом высокого давления с приводом от транспортного двигателя через коробку отбора мощности или специальным двигателем (дезель-мотор типа В2) с коробкой перемены передач (КПП), установленным на транспортной платформе агрегаты на максимальное рабочее давление 63 – 70 МПа);



- водоподающим насосом с индивидуальным приводом от корбюраторного двигателя (ГАЗ-51) для подачи воды при затворении в смесительном устройстве;

- манифольдом с запорной арматурой, расположенной на агрегате;

- разборным манифольдом для монтажа с оборудованием;

- мерными баками для цементного раствора и продавочной жидкост.



Шасси-автомобиль КРАЗ

Мощность двигател-238л.с.

Тип насоса -9т-поршневой, двойного действия для подачи цементного раствора

Количество поршней-2шт.

Диаметр поршней-100, 110, 127мм.

	2-я передача
100мм	110мм	127мм
Для Q max	3л/сек	4,1л/сек	5,1л/сек
Для P max	320атм.	230атм.	185атм.





Водоподающий ЦН

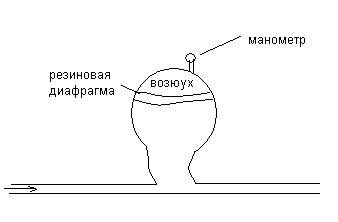

Диафрагма

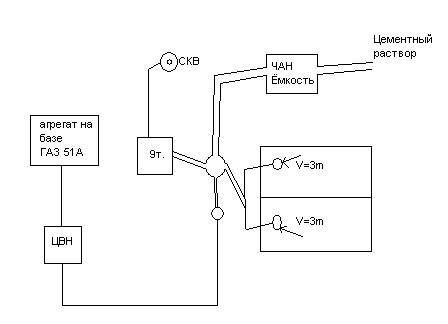

Схема расположения агрегата на площадке скважины.



Для сглаживания (уменьшения)

нагрузок на трубопровод используют

свойство-сжатие воздуха

Для закачки жидкости в скважину используются трубы высокого давлении диаметр 60,3мм.

Насос имеет 4 клапан по 2 на каждом цилиндре ЦН также имеет 1 клапан для удаления жидкости после окончания работы.

ЦА-320М работает в паре с цементносмесителем, который служит также для перевозки цемента, песка, глины на место работы (скважину).
