Структура IP-пакета.

IP-протокол.



Основной протокол стека TCP/IP, - Internet Protocol (IP), - по своим функциям соответствует сетевому уровню модели взаимодействия открытых систем (OSI). Механизмы протокола, описанные в документе RFC 791, обеспечивают ненадежную доставку пакетов данных между сетевыми устройствами (устройствами, имеющими сетевой адрес) в режиме без предварительного установления соединения (дейтограммный сервис). Этот тип сервиса часто называют сервисом «настолько хорошо, как получиться» (best effort service), что отражает отсутствие в протоколе процедур контроля доставки пакетов. Решение задачи надежности доставки возлагается на протоколы верхних уровней, главным образом на TCP. Основными функциями протокола IP являются:

· формирование пакетов из сегментов транспортного уровня, с предварительной фрагментацией (если необходимо) последних;

· обеспечение логической адресации сетевых устройств

· поддержка процесса маршрутизации

· продвижение пакетов от одного узла коммутации до другого.

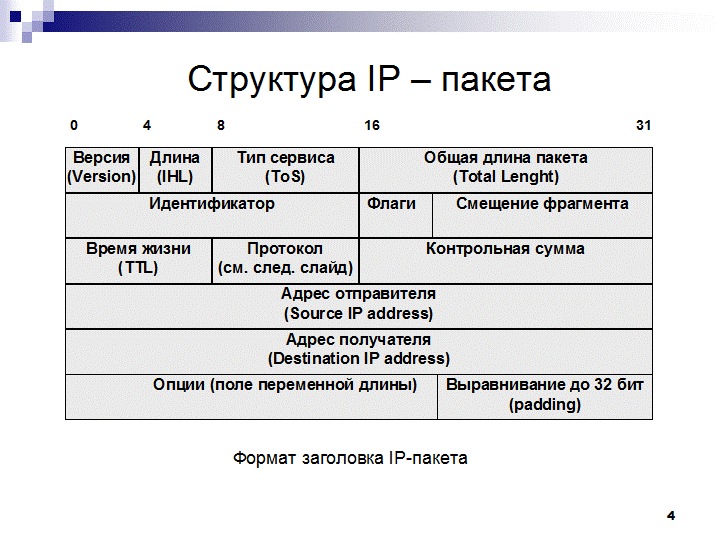

Функции IP-протокола реализуются посредством специальной структуры заголовка пакета, формат которого приведен на слайде.



Заголовок содержит поля фиксированной длины (первые 20 байт) и поле переменной длины (поле опций), размер которого может достигать 40 байт. Для выравнивания этого поля по 32 битной границе предусмотрено поле «Выравнивание» (Padding) которое заполняется нулями. Рассмотрим назначение полей заголовка.

Версия (Version) –поле определяет номер версии протокола. В настоящее время используется версия 4 и ведется активная подготовка к переходу на версию 6. Версия 5 описывает протокол ST2, разработанный для передачи данных потоковых приложений реального времени. Поле проверяется перед обработкой пакета и пакеты несогласующейся с протокольным стеком приемника версией, отбрасываются. Одновременно, включение версии в каждую дейтограмму позволяет использовать разные, но согласующиеся, версии на разных хостах.

Длина заголовка (Internet Header Length, IHL) -Поле определяет длину заголовка, измеренную в 32-битных словах. Корректный заголовок имеет длину не менее 5 слов. Длина поля опций (в 32-разрядных словах ) может быть определена как значение этого поля минус 5.

Тип сервиса (Type of service, ToS) – определяет тип требуемого обслуживания пакета. Первые три бита задают уровень приоритета обслуживания (0-7), 3-5 биты определяют требования к задержке (какая получится, низкая), уровень пропускной способности (обычный, высокий) и надежность доставки (какая получится, высокая). Практически, большая часть маршрутизаторов игнорирует данные этого поля. Однако в настоящее время в связи с разработкой механизмов обеспечения в IP-сетях служб с гаранированным качеством обслуживания делаются попытки использования значений этого поля.

Общая длина (Total length) - поле содержит общую длину пакета, размер которого не может превышать 65535 байт. Практически пакеты такой длины никогда не используются, поскольку технологии канального уровня накладывают свои ограничения. Так, Ethernet не допускает кадров с длиной более 1500 байт, FDDI – 4096 байт и т.д. В этой связи, протокол IP выполняет фрагментацию сегментов данных, поступающих к нему от TCP и UDP протоколов. Следует отметить, что маршрутизатор не выполняет сборку пакетов, даже если следующая сеть имеет параметр MTU (Maximum Transmission Unit), допускающий более крупные пакеты. Сборка пакетов в исходный сегмент производится на месте назначения.

Поля «Идентификатор», «Флаги» и «Смещение фрагмента» управляют процессом сборки сегмента.

Время жизни (Time to live, TTL) -поле, определяющее максимальное время, которое пакет может существовать в сети. Значение этого поля (в секундах) устанавливается при отправке пакета и уменьшается на единицу по мере прохождения им маршрутизаторов. При достижении нулевого значения этого поля пакет уничтожается. Максимальное значение поля – 255 секунд. Этот механизм помогает избежать перегрузок сети при возникновении ошибок в таблицах маршруизации, приводящих к образованию петель.

Протокол (Protocol) – поле указывает модулю какого протокола (TCP, UDP, ICMP) передать полученный IP-пакет. На слайде 5. приведены значения этого поля для некоторых из протоколов. В дальнейшем нас будут интересовать TCP, UDP, ICMP.

Контрольная сумма (Header checksum) –поле содержит значение контрольной суммы,рассчитанной только по заголовку. Поскольку значения некоторых полей заголовка изменяются по мере прохождения пакета по маршруту (поле TTL, например), то значения рассматриваемого поля проверяются и пересчитываются на каждом маршрутизаторе. Этот механизм является единственным средством обеспечения достоверности передачи, содержащимся в протоколе IP.

Адрес отправителя (Source IP address)и Адрес получателя (Destination IP address)– поля одинаковой длины (32 бита), содержащие соответствующие адреса. Правила адресации в IP-сетях будут рассмотрены далее.

Опции (Options)– необязательное поле, используемое при отладке сетей и для запроса определенных специфических процедур обработки. В настоящее время используется крайне редко. В связи с разработкой новых протоколов, обеспечивающих большую гибкость в обработке IP-трафика, возможность использования этих полей вновь стала предметом обсуждения комитетов по стандартизации.



При получении пакета маршрутизатор вычисляет контрольную сумму заголовка пакета и, если она не совпадает со значением поля «Контрольная сумма», то пакет отбрасывается. При положительном результате проверки, производится изменение некоторых полей и рассчитывается новое значение поля «Контрольная сумма». Затем по таблице маршрутизации определяется адрес следующего маршрутизатора, на который должен быть направлен этот пакет, и он передается на соответствующий интерфейс.
