Виды деформаций грунта
Под влиянием особых условий, выражающихся в виде внешних воздействий на грунты основания строительной площадки, основание претерпевает деформации, которые подразделяются на два вида:
1) деформации от внешней нагрузки (осадки, просадки, горизонтальные смещения);
2) деформации от природных изменений и антропогенных воздействий (подъемы и опускания, оседания, горизонтальные смещения).
Осадки - это деформации уплотнения грунта, которые происходят в результате небольших вертикальных перемещений его твердых частиц, без коренного нарушения структурного строения и выдавливания грунта из-под фундамента. Грунт сжимается за счет уплотнения частиц. Это приводит к упрочнению и улучшению его строительных свойств. Для устойчивости и прочности оснований сжатие грунтов безопасно.
Просадки - это деформации, которые происходят в результате больших вертикальных перемещений частиц грунта с коренным изменением его структуры и часто сопровождаются выдавливанием грунта из-под фундамента. Просадки развиваются не только от внешних нагрузок и собственного веса грунта, но и от дополнительных воздействий (деформации лессовых грунтов при замачивании, мерзлых грунтов при оттаивании ).
Горизонтальные деформации - сдвиг грунта - это значительные, необратимые наклонные и горизонтальные перемещения частиц грунта, когда горизонтальные составляющие напряжений превышают сопротивление грунтов сдвигу. Сдвиг грунта вызывается действием на основание горизонтальных и наклонных нагрузок. Сдвиг сопровождается изменением сложения грунта, перемещением отдельных больших объемов грунта, нарушением его сплошности, местной или общей потерей его устойчивости.
Подъемы и опускания – деформации, связанные с изменениями объема некоторых грунтов при изменении их влажности (набухание или усадка) и при замерзании или оттаивании льда в порах грунта (морозное пучение или оттаивание).
Определение осадок слоя грунта – одномерная задача уплотнения
Сжатие слоя грунта рассматривается в условиях невозможности бокового расширения при действии с поверхности безграничной по площади равномерно распределенной нагрузки. Ограниченной мощности слой сжимаемого грунта подстилается снизу скалистым основанием (рис. 4.1). В этом случае сжатие грунта слоя будет аналогично сжатию в условиях компрессионных испытаний.

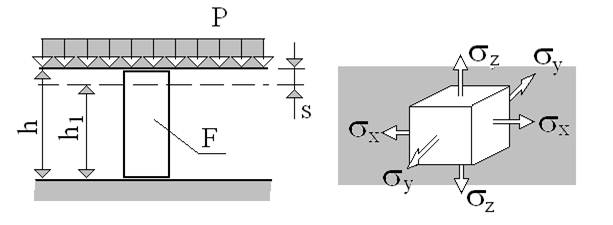

Рис. 4.1. Схема сжатия слоя грунта при сплошной нагрузке в условиях сжатия
без возможности бокового расширения
Из рисунка видно, что полная величина осадки
, (4.1)
где h – мощность сжимаемого слоя до обжатия его внешним давлением; h1 – мощность сжимаемого слоя после обжатия.
Объем скелета грунта в единице объема грунта
.
Объем скелета в выделенной грунтовой массе в виде призмы площадью F до и после деформации остается постоянным
.
Из этого условия можно найти h1
, (4.2)
где F – площадь грунтовой призмы;
е1 – коэффициент пористости грунта до приложения нагрузки;
е2 – коэффициент пористости грунта после окончания осадки под нагрузкой.
Подставляя (4.2) в (4.1), получаем
или
.
Из результатов компрессионных испытаний можно положить, что
,
где m0 – коэффициент уплотнения (сжимаемости).
Тогда формула для величины конечной осадки примет вид
или
, (4.3)
где - коэффициент относительной сжимаемости, завися-
щий только от компрессионных свойств грунта.
Таким образом, для вычисления величины осадки используются результаты компрессионных испытаний для оценки сжимаемости грунта и коэффициента уплотнения. Величину осадки можно также найти по результатам полевых испытаний в которых определяется модуль общей деформации грунта Е0.
При принятой схеме сжатия слоя грунта (рис. 4.1)
, (4.4)
где - коэффициент бокового давления; - коэффициент бокового расширения.
Из курса сопротивления материалов следует, что относительная деформация грунта вдоль оси Z, совпадающей с направлением действия силы Р,
. (4.5)
Подставив (4.4) в (4.5), получим
,
или, вводя обозначение
,
получим
.
Полная величина осадки равна произведению относительной осадки на мощность деформируемого слоя
. (4.6)
Данная зависимость устанавливает обратную пропорциональность величин Е0 .
Здесь - коэффициент, зависящий только от свойств грунта и вычисляемый на основе опытного определения коэффициента бокового давления или коэффициента бокового расширения .
Сравнивая (4.3) и (4.6), можно найти зависимость между и Е0:
.
Отсюда следует
.
