Инверсная форма ФСА

Этапы этой формы ФСА включают:

- подготовительно-информационные работы;
- функциональное описание объекта;
- функциональное описание системы потребителей;
- упорядочение комплекса функций и составление обобщенного функционального объекта-системы;
- оценку и выбор наилучших вариантов использования объекта.

Содержанием этапов является постановка задачи и сбор информации по совокупности объектов унификации, выделение системы параметров и основных функций, построение модели ФСА, определение функционального набора для унифицированной структуры объекта, определение функционально необходимых затрат, выбор оптимального варианта конструктивно-технологического исполнения унифицированного объекта.

Выполнение ФСА в рамках описанной программы предусматривает использование экспертных методов оценки технических решений, выполнение расчета затрат на функции, применение методов активации творческого мышления на творческом этапе ФСА. Кроме того, ФСА использует ряд методических положений, преимущественно характерных для этого метода рационализации объектов (принципы классификации и формулирования функций, построение специфических моделей и диаграммы ФСА и т.п.).

Функции объекта и их классификация

ФСА имеет функциональные отличия от обычных способов снижения производственных и эксплуатационных затрат, так как предусматривает функциональный подход.

Сущность его — рассмотрение объекта не в его конкретной форме, а как совокупность функций, которые она должна выполнять. Каждая из них анализируется с позиции возможных принципов и способов исполнения с помощью совокупности специальных приемов.

Функциональный подход помогает пониманию цели и способов совершенствования системы. Теоретической базой функционального подхода служат принципы функциональной организации систем, в том числе технических, которые позволяют вскрыть истоки организованности объектов и их жизнеспособность.

Под функциональной организованностью понимается комплексная характеристика объекта, отражающая степень его совершенства с точки зрения удовлетворения четырех основных принципов: актуализации функций, их сосредоточения, совместимости и гибкости.

Функция в широком понимании — это деятельность, обязанность, работа, назначение, роль. В ФСА под функцией понимают внешнее проявление свойств какого-либо объекта в данной системе отношений. Другими словами, функции есть способность данной системы к удовлетворению определенных требований системы внешнего порядка.

Классификация функций.

В области проявления функции делятся:

- на внешние (общеобъектные);
- внутренние (внутриобъектные) (рис. 11).

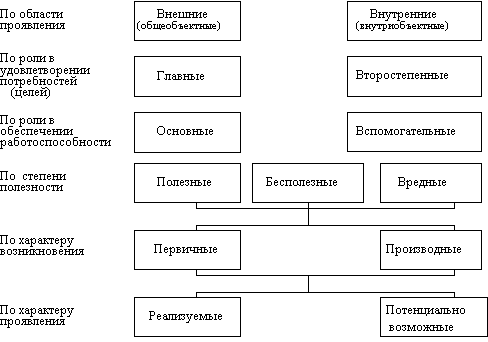

Рис.11. Классификация функций объекта

Внешние функции характеризуют основное назначение объекта, проявляются вне объекта и отражают его взаимосвязь со сферой применения. При определении внешних функций внутреннее строение объекта игнорируется, он рассматривается как "Черный ящик" со своими входами и выходами.

Например: автомобиль — перевозит грузы; часы — показывают время и т.п.

Формирование внешней функции никак не предполагает конкретную конструкцию изделия, системы. По роли в удовлетворении требованиям системы более высокого порядка внешние функции делятся на главные и второстепенные.

Главные функции определяют назначение, сущность и смысл существования объекта, системы в целом.

Второстепенные функции отражают действия и взаимосвязи внутри объекта, системы.

Функциональная модель (ФМ) (рис. 12) — это описание объекта на языке выполняемых функций и их взаимосвязей, представляемое графом или матрицей связей. При этом на верхнем (первом) уровне располагают главные и второстепенные функции, на третьем и последующих — вспомогательные функции объекта и их составляющие.

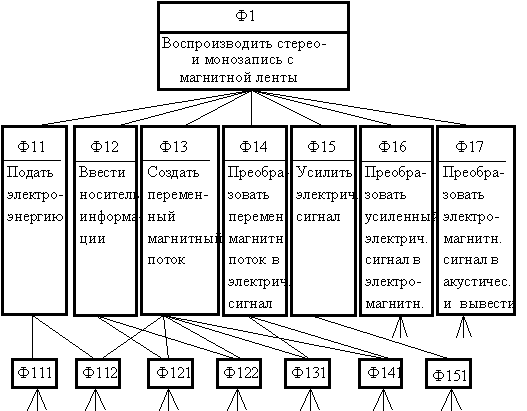

Рис. 12. Функциональная модель магнитофона (фрагмент)

Функционально-структурная модель (совмещенная модель) — это графическое или матричное изображение объекта, полученное путем наложения структурной модели на функциональную.
