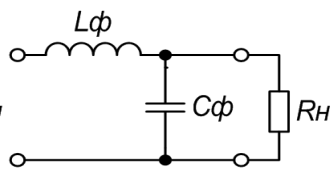

Г-образные сглаживающие фильтры: схемы, принцип действия.

образуются путем последовательного соединения индуктивного и ёмкостного фильтров. Они применяются, когда требуемый коэффициент сглаживания нельзя обеспечить более простыми фильтрами. В свою очередь указанные фильтры также можно соединять последовательно. Если произведение LC больше 200...250 Гн·мкФ, то фильтр следует

делать двухзвенным. Общий коэффициент сглаживания многозвенного фильтра равен произведению коэффициентов сглаживания фильтров, из которых он состоит.

Принцип работы – во время действия полуволны напряжения происходит заряд реактивных элементов (конденсатора, дросселя) от источника – диодного выпрямителя, и их разряд на нагрузку во время отсутствия, либо малого по амплитуде напряжения.
