Центральное подвешивание

Демонтаж шпинтонного узла

При демонтаже тележки вагона после снятия тяговых двигателей и другого оборудования производят подъем рамы тележки при помощи кран-балки - то есть отделение рамы от колесных пар.

Для того, чтобы снять с крыльев букс все шпинтонные узлы в сборе в нижнем конце каждого шпинтона по центру имеется технологическое резьбовое отверстие, в которое вворачивается демонтажный болт, имеющий снизу упорную шайбу .Этой шайбой при подъеме рамы тележки вместе со шпинтоном болт упрется в стакан и вместе с пластмассовой втулкой и другими элементами весь шпинтонный узел отделяется от крыла буксы.

После установки рамы на тумбы идет разборка шпинтонных узлов после снятия демонтажных болтов. Все вышеизложенное возможно только после ослабления хомута и снятия защитного колпака со стакана, так как колпак ограничивает подход снизу к самому шпинтону.

Предназначено для подрессоривания кузова вагона относительно рамы тележки. Передачи вертикальной нагрузки, тяговых и тормозных усилий.

Кузов опирается на две тележки через пятниковые устройства, расположенные на центральных балках.

Центральная балка (брус) устанавливается в проеме между поперечными балками рамы тележки. На центральной балке, через резинометаллический амортизатор, установлен подпятник . По краям балки установлены роликовые или плоские скользуны для ограничения раскачивания кузова.

Плоские скользуны ограничивают перемещение бруса между поперечными балками.

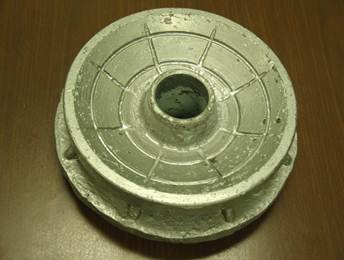

Пятниковая опора состоит из пятника, подпятника с резинометаллическим амортизатором , шкворня с чекой и пружиной. Пятник изготовлен из стального литья и представляет собой часть выпуклой сферы с фланцем для крепления к шкворневой балке рамы кузова
