Знаки со световозвращением

Знаки с внутренним освещением

Знаки с внешним освещением

Конструкции дорожных знаков

Дорожные знаки могут быть изготовлены:

1) Из листовой стали толщиной 0,8-0,5;

2) Из алюминиевых сплавов;

3) Из пластмассы;

4) Из стеклопластика.

При использовании любых материалов необходимо обеспечить атмосфероустойчивость и прочность. Должна быть обеспечена жесткость щитка знака. Она обеспечивается:

1) Ребрами жесткости по периметру;

2) Загибанием кромок щитка.

Знаки с большой площадью поверхности (более 1 м³) должны иметь специальные рамы и коркасы. Знаки освещают специальными фонарем или несколькими фонарями. Размещают фонари над знаком на таком расстоянии от освещенной поверхности, чтобы обеспечить необходимую яркость и равномерность ее освещения. Фонарь и знак объединяют пустотелом, через который пропускают электропровода.

Корпус знаков изготавливают из полимерных материалов, внутри окрашивают белой краской для улучшения рассеивания света, к корпусу крепят осветленную арматуру, передняя панель знака выполнена из органического стекла, с тыльной стороны наносят символ знака, оставшуюся часть панели окрашивают краской, которая соответствует цвету фона, которая обеспечена цвету ГОСТ 10807-78.

Для уменьшения проникновения пыли и влаги все соединения и отверстия герметизируют резиновыми прокладками и уплотнителями. Для присоединения знака к питающей электросети внутри корпуса есть клеммная колодка. Внутренняя проводка выполнена из медного провода с минимальным сечением 1 мм².

Лицевая сторона таких знаков имеет световозвращающую поверхность. Она обеспечивает необходимую видимость в темное время суток, при этом черные и серые элементы изображения недолжны обладать световозвращающим эффектом.

Существует несколько типов световозвращающих систем:

1) Кубические световзвращатели (катафоты);

2) Сферические монолитные;

3) Сферические пленочные.

Наибольшее распространение получили световозвращающие пленки. Их преимущество:

1) Долговечность;

2) Простота закрепления на щитке знака;

3) Удобство ремонта и содержания.

Главным элементом световозвращающей пленки является микрошарики. Принцип работы: параллельные лучи света попадая на прозрачный микрошарик, проникает в него и собираясь в фокусе располагается на оси светового потока. Оптические свойства прозрачных материалов характеризуется показателями преломления n. Он определяется отношением синуса угла падения луча α к синусу угла преломления β.

При высоком показателе преломления n>2,точка фокуса находится внутри шарика, при n<2 эта точка находится за пределами микрошарика и световозвращения ухудшаются, если между шариком и отражающим слоем не наносят промежуточный слой. Талщина промежуточного слоя зависит от показателя преломления. При n≥2 она близка к нулю, т.е. световозвращающий слой создают непосредственно на поверхности микрошарика.

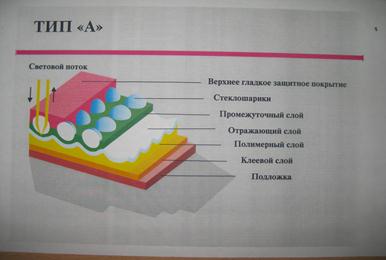

При изготовлении пленки на основе алюминиевой формы на нее наносят слои:

1) Промежуточный;

2) Фиксирующий;

3) Слой из микрошариков;

4) Закрепляют в подкрашенном слое лака.

Микрошарики изготавливают из высокооптического стекла. Диаметр шариков чаще всего находится в пределах 40-80 мкм. Расход шариком составляет 30-40 тыс. шт. на 1 см².
