Основные линии и плоскости эллипсоида

Прямая Мn (рисунок 3) перпендикулярная касательной плоскости N к эллипсоиду в точке ее касания М, называется нормалью.

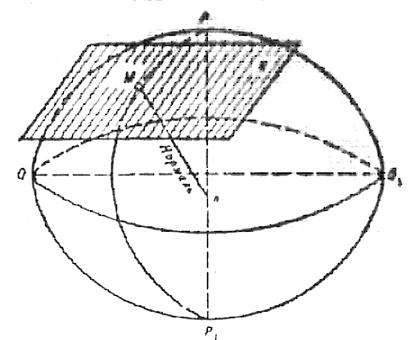

Рисунок 3 – Нормаль к поверхности эллипсоида

Любая плоскость, проходящая через нормаль, называется нормальной плоскостью. Через нормаль можно привести бесчисленное множество нормальных плоскостей, из которых плоскость меридиана и плоскость первого вертикала являются основными.

Нормальная плоскость N₁ (рисунок 4), проходящая через нормаль точки М и малую ось эллипсоида, называется плоскостью геодезического меридиана данной точки. Сечение поверхности эллипсоида этой плоскостью дает след, называемый геодезическим меридианом. Нормальная плоскость N₂, перпендикулярная к плоскости геодезического меридиана, называется плоскостью первого вертикала. Сечение поверхности эллипсоида этой плоскостью дает след, называемый первым вертикалом.

Плоскость, перпендикулярная к малой оси эллипсоида и проходящая через его центр, называется плоскостью экватора. Сечение поверхности эллипсоида этой плоскостью дает след, называемый экватором.

Контрольные вопросы и упражнения:

1. Что называется геоидом?

2. Что такое земной эллипсоид и какими элементами он определяется?

3. Перечислить основные линии и плоскости эллипсоида?

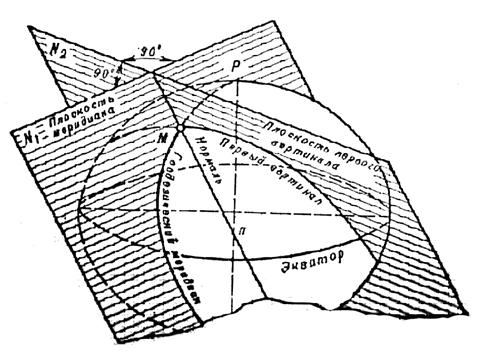

Рисунок 4 – Плоскость меридиана и плоскость первого вертикала
