Сеть с изолированной нейтралью
Влияние пути тока на исход поражения.
Практикой и опытом установлено что путь прохождения тока в теле человека играет существуют роль в исходе поражения. Так если на пути тока оказываются жизненно важные органы – сердце, легкие, головной мозг, то опасность поражения велика.
Если ток проходит иными путями, то воздействие его на жизненно важные органы может быть рефлекторным, а не непосредственным. При этом опасность тяжелого поражения сохраняется, но вероятность резко снижается.
Кроме того, поскольку путь тока определяется местом приложения токопроводящих частей к телу пострадавшего
Возможных путей тока в теле человека, которые будем именовать петлями тока, очень много.
Однако характерными, обычно встречаются не более 15:
Рука-рука, левая рука-ноги, правая рука-ноги, левая рука-левая нога, левая рука-правая нога, правая рука-правая нога, правая рука – левая нога, нога-нога, голова – руки, голова – ноги и т.д.
Характеристика наиболее распространенных путей тока в теле человека
| Путь тока | Частота возникновения длинного пути тока, % | Доля терявших сознания во время воздействия тока % | Значение тока, проходящего через область сердца, % общего тока, проходившего через тело |
| 1.Рука-рука | 3,3 | ||
| 2.Правая рука – ноги | 6,7 | ||
| 3.Левая рука – ноги | 3,7 | ||
| 4.Нога-нога | 0,4 | ||
| 5.Голова-нога | 6,8 | ||
| 6.Голова - руки | 7,0 | ||
| 7.Прочие | - |
Прикосновение к токоведущим частям или металлическим корпусам, оказавшимся под напряжением всегда опасна при системе с глухо заземленной нейтралью и в ряде случаев опасно при изолированной нейтрали.
Однако применение сети с изолированной нейтрали и следующих защитных мер:
1. Применение малых напряжений
2. Разделительных трансформаторов
3. Двойной электрической изоляции
4. Обеспечение недоступности токоведущих частей
5. Контроль изоляции
6. Заземление
7. Зануление – является одним из основных способов снижения электроопасности оборудования. Применяют три основныхв особо опасных помещениях
o Силовое оборудование включают через разделительные трансформаторы небольшой мощности. С коэфициентом трансформации n =1
o Применяют разделительно понижающие трансформаторы меньше 1, с напряжением 12 – 36 В
o В последние годы применяются двойная электрическая изоляция, состоящей из рабочей и дополнительной изоляции.

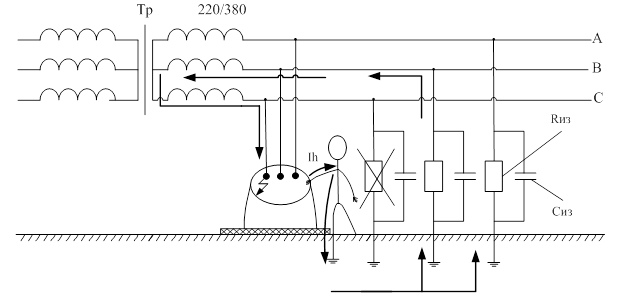

Rиз – сопротивление изоляции не ниже 500 кОм по ГОСТ
Сиз – емкость изоляции фазы
Общее сопотивление изоляции оказывается небольшим - обычно 2-10 кОм
В такой сети с фазным напряжением 220 В, ток через человека будет
