Рассмотрим возможности Net Cracker в отношении моделирования архитектуры и функционирования вычислительной сети. Откройте файл – пример проекта Router.net.

В окне браузера оборудования выберете закладку Project. Вы увидите, что проект Router.net имеет иерархическую структуру: Top – соответствует главному проекту, а Admin и Math Labсодержат вложенные проекты, соответствующие топологически отдельным зданиям.

Иерархию проекта можно посмотреть также View àProject Hierarchy.

Теперь посмотрим функционирование сети Router.net.

Нажмите кнопку “старт” на панели управления.

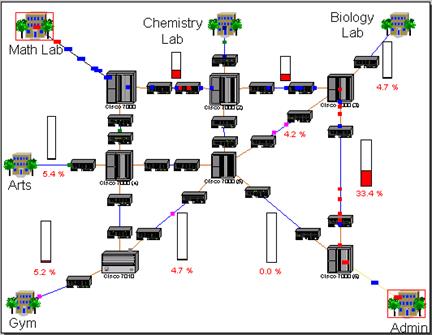

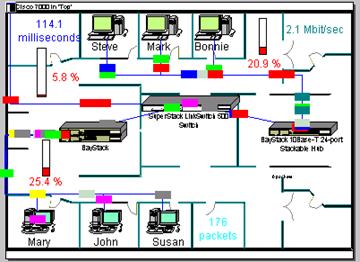

Вы увидите динамическую картину рис. 3.1. Если необходимо посмотреть работу сети на более подробно, то щелкните левой кнопкой мыши на на зданиях Admin и Math Lab(рис. 3.2).

Рис. 3.1

Рис. 3.2

3.1 В процессе динамического моделирования работы сети мы можем наблюдать визуально процесс обмена разного типа сообщениями между оборудованием, возникновение ошибок – коллизий (в виде “огненных вспышек” - ), статистические результаты работы сети.

С помощью кнопки Break - мы можем вывести из строя какое-либо оборудование и посмотреть как это отразится на работе сети. Нажмите кнопку Break, выведите из строя Hub,щелкнув по нему левой кнопкой мыши,оцените изменения в работе сети. Поэкспериментируйте с другим оборудованием.

3.2 Щелкните правой кнопкой мыши в окне проекта сети, в всплывающем меню выберете Model Settings (параметры модели). На закладке Protocolsможно посмотреть какие виды протоколов обмена использует данная сеть.

Рис. 3.3

3.3 NetCrackerпозволяет проводить в динамике анализ различных статистических показателей. В открытом вами проекте выделите левой кнопкой мыши какое либо соединение между оборудованием, затем выберете из главного меню Object→DefineStatistics.Появится окно Statistical Items,в котором отмечены те показатели работы сети, которые выделили для отражения статистики на проекте разработчики.

Результаты статистических наблюдений за процессом работы сети можно наблюдать в разных видах: столбчатая гистограмма, в процентах, в виде функций от времени, в звуковых сообщениях.

Установите флажки в открытом проекте в различные позиции и ознакомьтесь с различными видами статистических показателей и их представлениями, запустив проект на выполнение.

3.4 Для изменения параметров анимации выберете в главном меню Control →Animation Setup

Рис. 3.4

Измените параметры и нажмите <OK>.Оцените изменения в статистике работы сети, показанные в проекте.

3.5 Рассмотрим динамическое моделирование вычислительной сети на основе примера проекта сегмента Ethernet, состоящего из двух PC компьютеров, рассмотренного в лабораторной работе №1.

Откройте файл проекта File →Open.

Теперь необходимо назначить виды трафика между компьютерами (PC1 и PC2), соединенными в сеть.

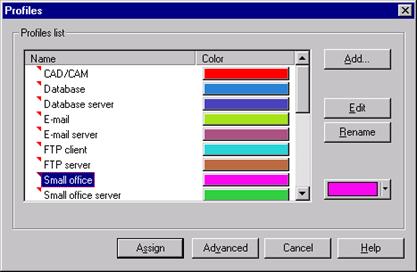

Нажмите на кнопку установки трафика , затем, щелкните левой кнопкой мыши по PC1, затем по PC2.Появится окно видов трафика, которые можно назначить между компьютерами рис. 3.5

Рис. 3.5

Выберете из меню видов трафика, которые вы желаете установить. Для них можно назначить цвет, которым будут помечены пакеты сообщений в процессе работы модели, затем нажмите кнопку <Assign>и закройте диалоговое окно.

Нажмите кнопку старт и запустите модель на выполнение.

Теперь проведем статистический анализ работы нашей экспериментальной сети. Для этого выделите левой кнопкой мыши соединение между оборудованием, затем выберете из главного меню ObjectàDefineStatistics.Появится окно Statistical Items.
