Подготовка к работе.
5.1.1 Подключаем искусственную линию к прибору (к порту), а другой конец к оптическому кроссу.
5.1.2 Включаем прибор
5.2 Выполнение работы: В режиме “Приложения” показано 3 режима работы прибора:
|
5.2.1 Выбираем “Автоматический режим” одним нажатием маркера
5.2.2 Нажимаем кнопку “Старт”
5.2.3 Выбираем нужный тип волокна
5.2.4 По заданию преподавателя устанавливаем заданную длину волны: 1310nm, 1550nm.
5.2.5 Нажимаем “Старт”
5.2.6 Происходит измерение линии (На рефлекторгамме указывается топология линий)

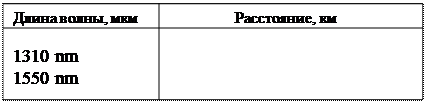

5.2.7 Зарисовать трассу, определить на каком расстоянии установлена муфта, определить длину трассы ОК. Длины внести в табл.1.
5.2.8 Для полного получения информации о трассе нажимает “Событие”
5.2.9 Выходит подробная информация о “Событиях”:
Тип | Номер | Место | Потери | Отражение |
0.0000 | ||||
(5.1627 Km) | 1.598 | |||
5.1627 | 0.209 | |||
(5.2291 Km) | 1.777 | |||
10.3917 | 0.052 |
5.2.10 Отключение прибора. Для выхода из программы нажимаем кнопку
Контрольные вопросы.
6.1 Какими характеристиками ОК определяется длина ЭКУ?
6.2 Чем ограничивает длину участка регенерации затухание?
6.3 К чему приводит дисперсия?
6.4 На чем основан принцип действия оптических рефлектометров?
6.5 Что позволяет определить Рефлектограмма?
Литература:
1)Н.Н.Гроднев “Линейные сооружения связи”
2)В.А.Андреев, В.А.Бурдин, В.С.Баснаков, А.Л. Носова “Измерения на ВОЛП методом обратного рассеяния” Учебное пособие.
3)А.Б.Иванов “Волоконная оптика. Компоненты, системы передачи, измерения ”
