Шероховатость поверхностей
Шероховатость поверхности является одной из основных геометрических характеристик качества поверхности деталей и оказывает влияние на эксплуатационные показатели.
Требования к шероховатости поверхности должны устанавливаться с учетом функционального назначения поверхности для обеспечения заданного качества изделий.
Требования к шероховатости поверхности не включают требований к дефектам поверхности (раковины и пр.), поэтому при контроле шероховатости поверхности влияние дефектов поверхности должно быть исключено.
Шероховатость поверхности оценивается по неровностям профиля (чаще всего в нормальном сечении). Для отделения шероховатости поверхности от других неровностей с относительно большими шагами ее рассматривают в пределах ограниченного участка, длина которого называется базовой длиной.
Для количественной оценки и нормирования шероховатости поверхности предусмотрено шесть параметров шероховатости поверхности (рис. 19.2):

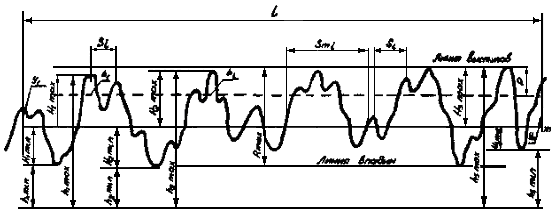

Рис. 19.2. Параметры шероховатости поверхности
где
- базовая длина;
, где
- число выбранных точек профиля на базовой длине;
; где
- число нулей профиля;
;
;
;
; где
- число максимумов профиля
- длина отрезка средней линии в пределах базовой длины, ограниченная первым и последним нечетным пресечением профиля со средней линией;
- 3 высотных (
- среднее арифметическое отклонение профиля;
- высота
неровностей профиля по десяти точкам;
- наибольшая высота профиля);
- 2 шаговых (5 - средний шаг неровностей профиля по вершинам;
- средний
шаг неровностей профиля по средней линии);
- параметр относительной опорной длины профиля (
).
Основными параметрами шероховатости с учетом эксплуатационных свойств поверхности являются высотные параметры и При нормировании высотных параметров в первую очередь следует применять предпочтительные значения, указанные в табл.1 для и в табл. 19,2 для и . Эти значения получили наибольшее применение в международной практике. Им соответствуют номинальные значения шероховатости образцов сравнения.
Таблица 19,1
Среднее арифметическое отклонение профиля по ГОСТ 2789-73*, мкм
| - | [100] | 10,0 | 1,00 | 0,100 | [25,0] | 2,50 | 0,250 | [0.25] | |
| - | 8,0 | [0.80] | 0,080 | 20,0 | 2,00 | [0,200] | 0,020 | ||
| - | [6.3] | 0,63 | 0,063 | 16,0 | [1.60] | 0,160 | 0,016 | ||
| - | [50] | 5,0 | 0.50 | 0,050 | [12,5] | 1,25 | 0,125 | 0,012 | |
| 4,0 | [0.40] | 0,040 | - | - | - | - | 0,010 | ||
| [3,2] | 0,32 | 0,032 | - | - | - | - | 0.008 |
*Примечание [ ] - предпочтительное значение.
Таблица 19,2
Высота неровности профиля по десяти точкам и наибольшая высота
неровностей профиля
по ГОСТ 2789-73*, мкм
| - | 10.0 | 1.00 | [0.100] | - | 32.0 | [3.20] | 0.320 | 0.032 | |||
| - | 8.0 | [0.80] | 0.080 | - | [25.0] | 2.50 | 0.250 | [0.025] | |||
| - | [6.3] | 0.63 | 0.063 | - | [200] | 20.0 | 2.00 | [0.200] | |||
| - | [50] | 5.0 | 0.50 | [0.050] | 16.0 | [1.60] | 0.160 | ||||
| - | [400] | 4.0 | [0.40] | 0.040 | [12.5] | 1.25 | 0.125 |
*Примечание: [ ] - предпочтительное значение.
Все параметры шероховатости могут быть во всем числовом диапазоне не измерены приборами, выпускаемыми отечественной промышленностью.
Оптический прибор светового сечения МИС-11 позволяет измерить параметры
и от 0.8 до 80 мкм.
При измерении параметров шероховатости в поле изображения прибора одна из нитей перекрестия должна быть установлена параллельно общему направлению профиля, другая - параллельно направлению неровностей. Параметры шероховатости определяют в пределах базовой длины.
Для нахождения значения параметра измеряют ординаты пяти точек наибольших максимумов профиля
и пяти наибольших минимумов профиля
в делениях барабана микрометра.
Значение (в мкм) находят по формуле
,
Обозначения шероховатости поверхности на чертежах регламентирует ГОСТ 2.309-73.
В обозначении шероховатости поверхности, вид обработки которой конструктором не устанавливается, применяют знак
|
Если поверхность должна быть образована удалением слоя материала, например, фрезерованием, точением и т.д. применяют знак
Для поверхностей, полученных без удаления слоя материала, например, литьем, ковкой, объемной штамповкой и т п., применяют знак
Значение параметра шероховатости проставляют в обозначении шероховатости для параметра без символа, а для остальных параметров - после соответствующего символа.
Структура обозначения шероховатости поверхности приведена на рис 19.3

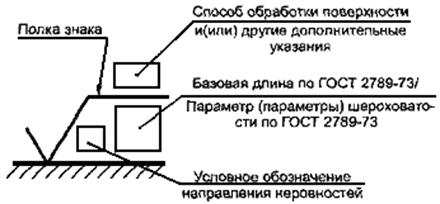

Рис. 19.3. Структура обозначения шероховатости поверхности.
