ЛАБОРАТОРНАЯ РАБОТА 1

ИСПЫТАНИЕ НА РАСТЯЖЕНИЕ СТАЛЬНОГО ОБРАЗЦА



Цель работы: установление опытным путем зависимости между нагрузкой и удлинением образца при растяжении до момента его разрыва; определение величины основных механических характеристик материала образца (предела пропорциональности s_ПЦ, предела текучести физического s_Т, истинного сопротивления разрыву S_К, временного сопротивления ма­териала s_В, относительного удлинения δ и относительного сужения после разрыва Ψ.



Ход лабораторной работы и обработка результатов опыта



Рис. 1.

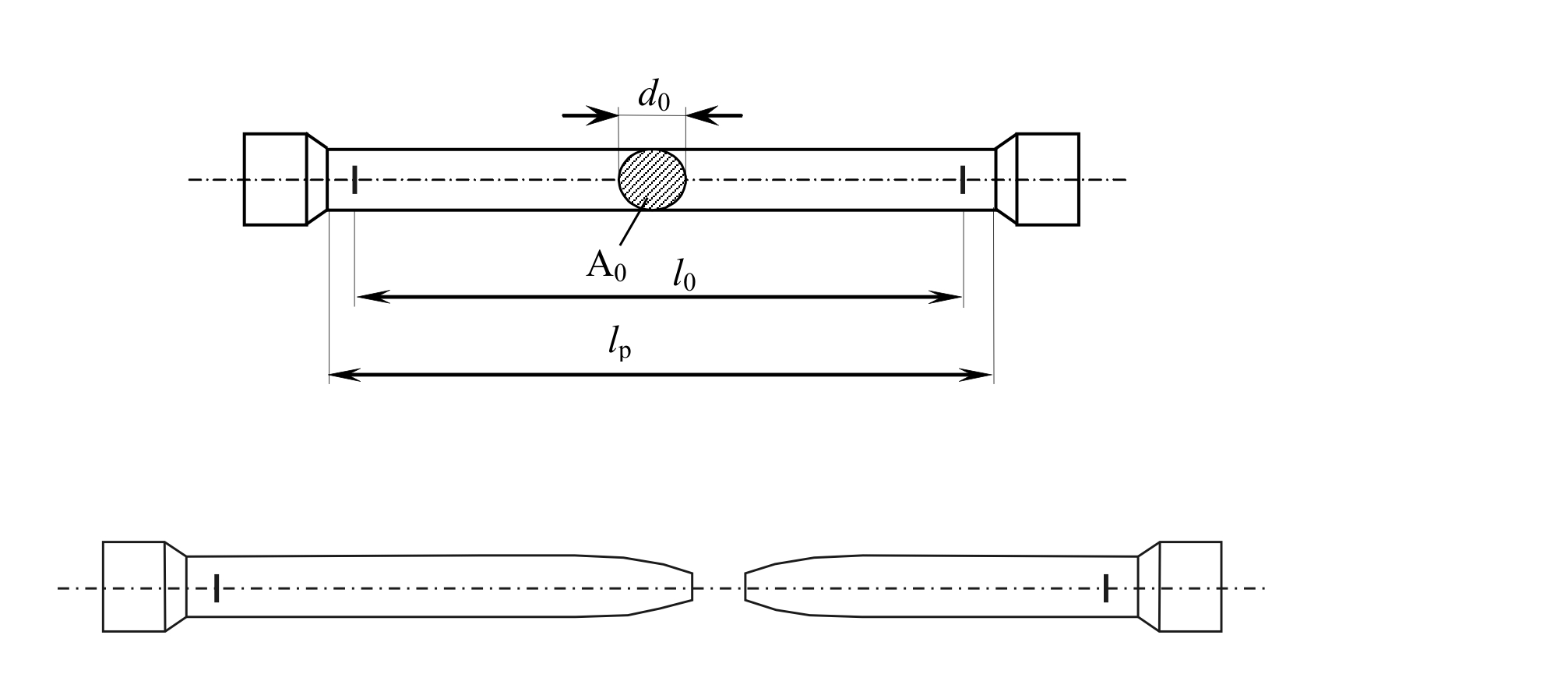

1. Измеряем размеры образца до начала испытания (рис. 1):

Диаметр образца d₀ = мм .

Начальная длина l₀ = мм.

Рабочая длина l_р = мм.

Площадь сечения: м².

2. Измеряем размеры образца после испытания (рис. 2):

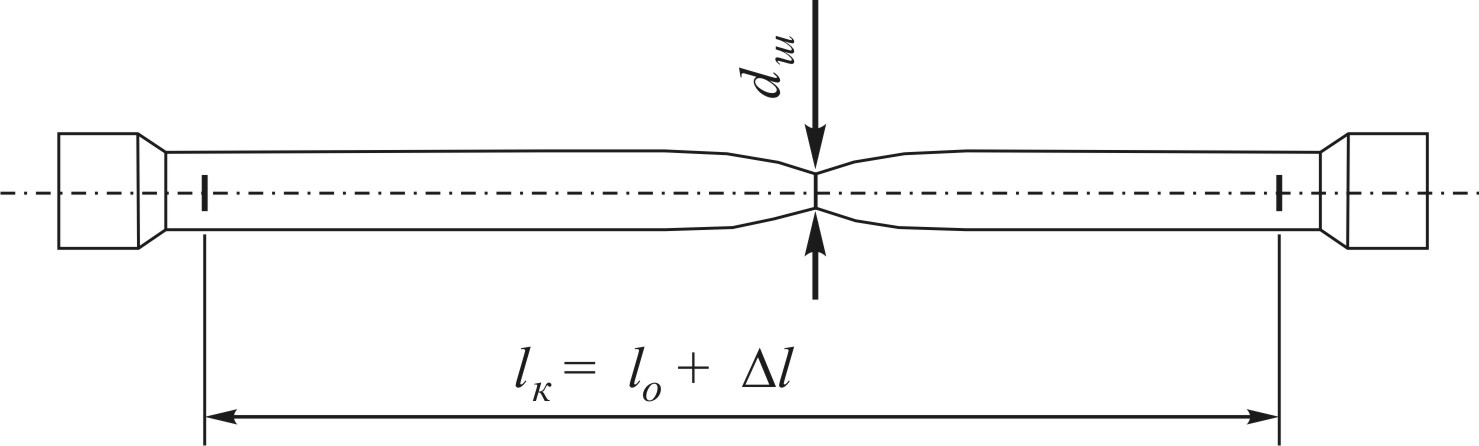

Рис. 2.



Конечная длина l_к = мм.

Диаметр шейки d_ш = мм.

Площадь сечения в месте разрыва: м².



3. Экспериментально фиксируем значения нагрузок



Нагрузка, соответствующая пределу

пропорциональности F_ПЦ = кН .

Нагрузка, соответствующая пределу текучести F_т = кН .

Наибольшая нагрузка при испытании F_max = кН.

Нагрузка в момент разрыва F_p = кН.

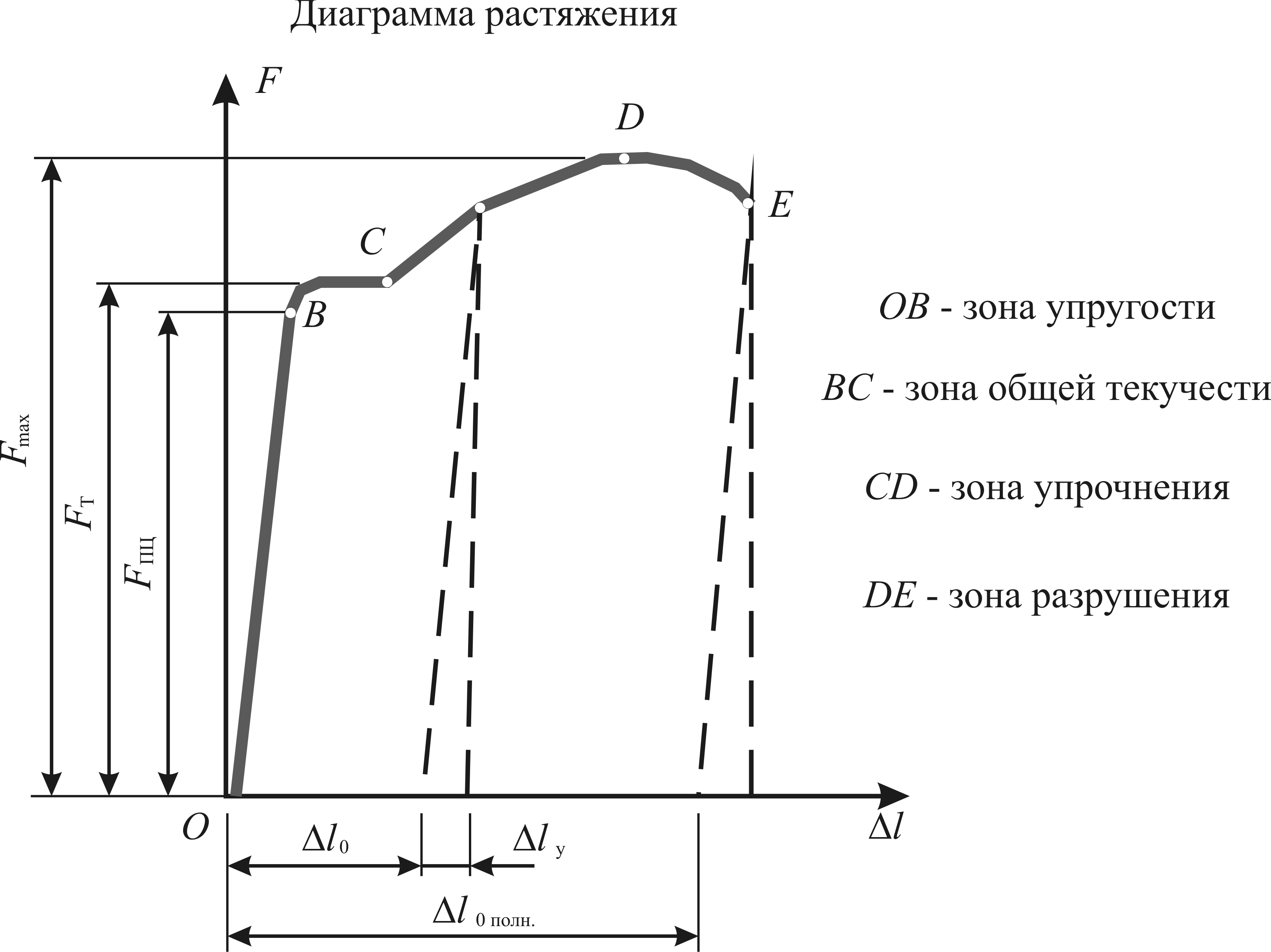

Рис.3.

4. Определяем механические характеристики материала

Предел пропорциональности s_ПЦ - наибольшее напряжение, до которого деформации прямо пропорциональны напряжениям.

МПа.

Предел текучести s_Т - напряжение, при котором деформации растут без заметного увеличения нагрузки

МПа.

Временное сопротивление s_В (предел прочности) - максимальное напряжение (определенное без учета изменения площади поперечного сечения в процессе нагрузки) выдерживаемое материалом при растяжении.

МПа.

Условное напряжение в момент разрыва:

МПа.

Истинное напряжение в момент разрыва:

МПа.

Истинное сопротивление разрыву:



МПа.

Относительное удлинение образца, %:



.



Относительное сужение образца после разрыва, %:



.



5.Данные и результаты лабораторной работы сводим в табл. 1.

Таблица 1
