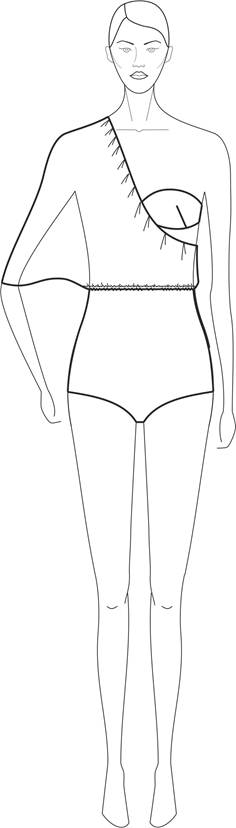

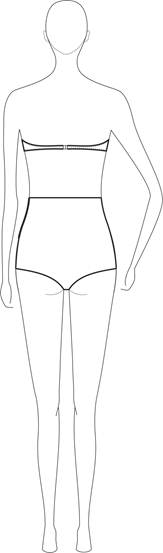

Эскиз объекта проектирования

ГЛАВА 5. ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

Схемы раскладки лекал

Детали кроя (основных и произвольных)

Спецификация лекал и деталей кроя комплекта пляжной одежды

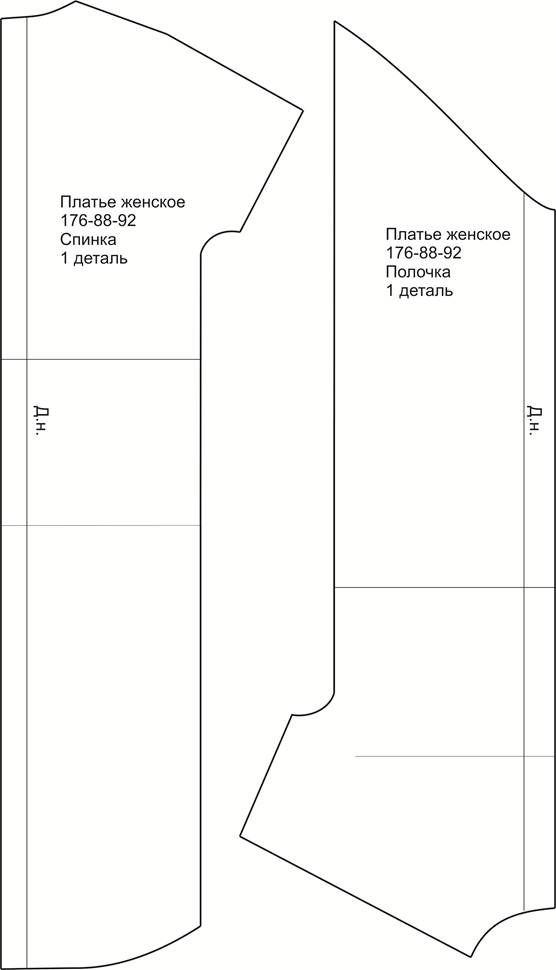

Платье

Шорты

Талиевые вытачки по передней и задней половинкам методом технического моделирования переведены в боковые швы. Найдена длина бокового среза 20см. Найдена линия нижнего среза шорт.

Найдена линия горловины, горловина расширена на 3см.. Нагрудная вытачка методом технического моделирования сокращена на 1/3, остаток распределён в линию проймы и горловины. Длина изделия по переду 95см., по спинке 118см..





Таблица №3

№ п/п	Наименование деталей	Количество	Примечание
Лекал	Деталей
Блуза
	Полочка			Асимметричная деталь
	Спинка			Асимметричная деталь
	Обтачка
Топ-бюстье
	Передняя часть бюстье
	Опорный пояс
Подкладка бюстье
	Передняя часть бюстье
Мини-шорты
	Передняя половинка
	Задняя половинка
Подкладка мини-шорт
	Передняя половинка
	Задняя половинка
	Ластовица
Платье
	Полочка
	Спинка





Рис.10 Деталь кроя блузы. Полочка 176-88-92







Рис.11 Деталь кроя блузы. Спинка 176-88-92

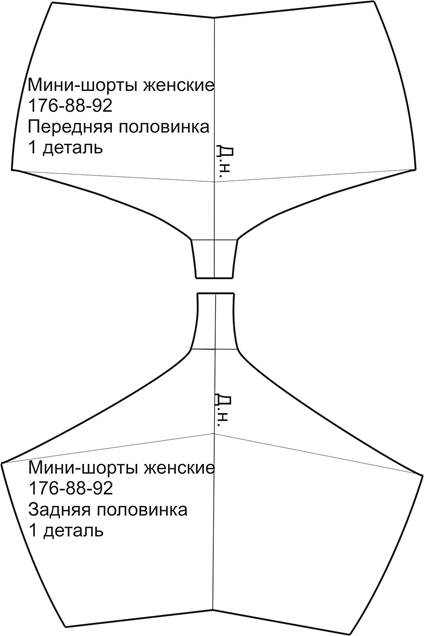

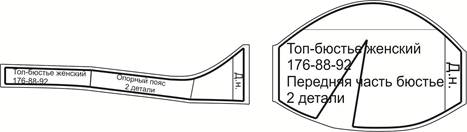

Рис.12 Детали кроя топа-бюстье и мини-шорт. 176-88-92





Рис.13 Детали кроя подкладки топа-бюстье и мини-шорт. 176-88-92

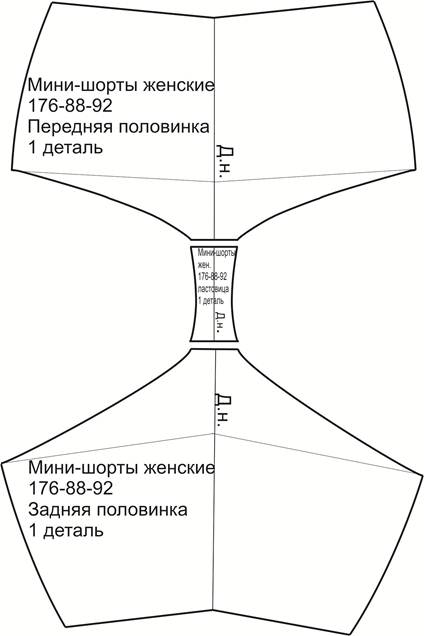

Рис.14 Деталь кроя дублирующего материала мини-шорт. 176-88-92

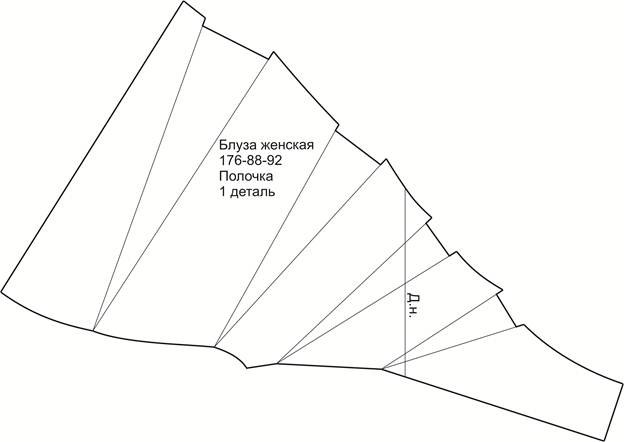

Рис.15 Лекало кроя блузы. Полочка 176-88-92







Рис.16 Лекало кроя блузы. Спинка. 176-88-92

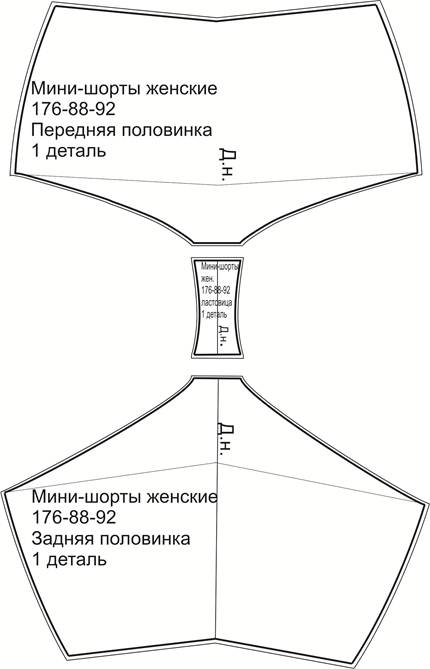

Рис.17 Лекала кроя топа-бюстье и мини-шорт. 176-88-92



Рис.18 Лекала кроя подкладки топа-бюстье и мини-шорт. 176-88-92





Рис.19 Лекала кроя дублирующего материала мини-шорт. 176-88-92





Наиболее рационал получается …комплектная раскладка
4.8.3 Нормирование расходов материалов

Таблица №4

Наименование ткани	Рамка раскладки, м	Расход ткани	Площадь межлекальных выпадов, м2	Межлекальные потери, %
длина	ширина
Вискозное трикотажное полотно
Атлас
Атлас









Рис.20



Рис.21
