Измерение раскрытия швов и стыков

Измерение вертикальных перемещений (прогибов) конструкций

Измерение отклонений положения конструкций в горизонтальной плоскости

2.6. Смещения от осей и выгибы стен, перегородок, столбов и колонн в горизонтальной плоскости определяются:

- с помощью горизонтальной натянутой нити (проволоки);

- с помощью геодезических инструментов (оптических теодолитов и нивелиров, лазерных нивелиров);

- смешанными способами.

2.7. При измерении с помощью натянутой нити или проволоки отклонения конструкции от оси определяются измерением расстояния от рассматриваемой точки на поверхности конструкции до проволоки (рис. 3).

Измерения выполняются стальной линейкой с миллиметровыми делениями. Величина прогиба (выгиба) конструкции в точке i вычисляется по формуле

f_i = h_i - h_o - (h_n - h_o)×l_i/l, (1)

где h_o, h_n - расстояние (ордината) от нити до начальной (о) и конечной (h) точки;

h_i, l_i - ордината и расстояние от начала координат (о) до точки i;

l - длина конструкций.

2.8. Измерение отклонений положения конструкций в горизонтальной плоскости с использованием геодезических инструментов производится в случаях, когда применение способа натянутой нити вызывает затруднение или оказывается невозможным (большая длина, сложная планировка помещений, наличие технологического оборудования). При использовании геодезических инструментов отклонение положения конструкции от осей в горизонтальной плоскости находится измерением расстояния от линии визирования теодолита или луча лазера до рассматриваемых точек на поверхности конструкции. Положение линии визирования (луча лазера) в плане фиксируется с помощью визирных марок (вешек), перемещаемых по линии визирования.

2.9. Смешанный метод измерения отклонения положения конструкций в горизонтальной плоскости представляет собой комбинацию способа натянутой нити и геодезического метода. Применяется для протяженных зданий и помещений со сложной конфигурацией в плане и при наличии технологического оборудования, препятствующего измерениям одним из указанных способов.

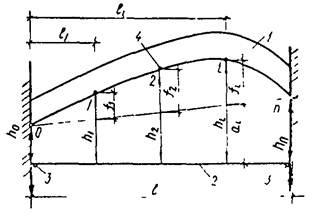

Рис. 3. Определение прогибов перекрытий и выгибов стен с помощью горизонтальной нити

1 - перекрытие (стена); 2 - горизонтальная нить; 3 - точки закрепления нити; 4 - точки измерения



2.10. Осадки фундаментов, стен, перекрытий, ферм, подкрановых балок определяются с помощью оптических и гидростатических нивелиров и теодолитов с накладным уровнем. Нивелирование производится по осям колонн, стен, опор перекрытий и балок, а также в местах просадок фундаментов. Результаты нивелирования привязываются к неподвижным точкам (реперам) или к существующей геодезической сети. Нивелирование производится с помощью переставных или навесных реек или шкаловых марок. Навесные рейки и шкаловые марки навешиваются на металлические штыри с центрирующим устройством (шариком, призмой, отверстием), заделанные в тело конструкции, или на специальные передвижные кронштейны телескопических стоек (рис. 4). Стойки устанавливаются строго вертикально в распор между полом и измеряемой конструкцией. Схема измерения осадок и прогибов конструкций с помощью гидростатического нивелира (уровня) показана на рис. 5.

2.11.Вертикальные деформации (прогибы) горизонтальных конструкций (плит, балок, перекрытий, ферм и т.п.) определяются с помощью оптических и гидростатических нивелиров (рис. 5) или горизонтальной нити и линейки (см. рис. 3) и прогибомеров с ценой деления 0,1-0,01 мм (при испытаниях конструкций пробной нагрузкой).





Рис. 4. Вид телескопической штанги и шкаловой марки при определении прогибов потолков

1 - телескопическая штанга; 2 - репер с хомутиком для навески марки; 3 - навесная шкаловая марка; 4 - круглый уровень; 5 - фиксатор штанги





Рис. 5. Схема измерения прогибов перекрытий гидростатическим уровнем

1 - градуированная трубка; 2 - телескопическая стойка; 3 - сосуд; 4 - резиновый шланг;

5 - краник; 6 - точка измерения



2.12. Деформации швов и стыков конструкций (раскрытие, сдвиг) измеряются с помощью переносных индикаторов (мессур) с ценой деления 0,01 мм или штангенциркулем. Измерение производится между двумя стальными штырями диаметром 4-5 мм с центрирующим устройством на концах, заделанных в тело конструкций по обе стороны шва (стыка). Для непрерывной записи деформаций на ленту в течение суток и более используются механические (с часовым механизмом) и электронные самописцы. Схемы установки для автоматической записи раскрытия (а) и сдвига (б) вертикального шва панели показаны на рис. 6.





Рис. 6. Измерение раскрытия (а) и сдвига (б) по шву сборных элементов с помощью самописцев

1 - шов; 2 - самописец; 3 - стальная нить 0,3 мм; 4 - штырь (болтик); 5 - блок; 8 - кронштейн



2.13. В труднодоступных и опасных для измерения местах деформации швов и стыков определяются с помощью дистанционных устройств, позволяющих производить измерения (отсчеты по шкале) на расстоянии с помощью теодолита или зрительной трубы на штативе без непосредственного контакта с исследуемой конструкцией. Схема дистанционного измерения раскрытия деформационного шва с помощью шкальных марок (1) и теодолита (3) показана на рис. 7. Шкальная марка состоит из двух частей, заделанных по обе стороны шва: шкалы с миллиметровыми делениями и заостренного указателя.





Рис. 7. Схема измерений деформаций шва с помощью дистанционного прибора

1 - прибор, 2 - деформационный шов, 3 - зрительная труба, 4 - точка центрирования трубы
