САР одного параметра

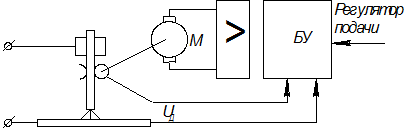

Рис. 5.2. САР напряжения
Рис. 5.3. САР напряжения с контактным коммутирующим устройством
Недостатки САР напряжения, приведенной на рис.5.3: мало быстродействие, ступенчатое изменение Uд, низкая надежность контактов.
Схема регулятора с вольтодобавочным трансформатором более совершенна, позволяет плавно изменить напряжение на дуге и получить устойчивое непрерывное горение дуги. Для того, чтобы при разорванной первичной цепи вольтодобавочного трансформатора сварочная дуга могла гореть устойчиво, реактивное сопротивление вторичной обмотки должно быть небольшим, поэтому в магнитной системе вольтодобавочного трансформатора должен быть воздушный зазор.
