Трансформаторы типа СТН и СТД.

Трансформаторы этого типа относятся к источникам питания с подвижными частями сердечников. Сердечники трансформаторов и расположение обмоток показаны на рис.24. 12, а (СТН), б (СТД). Оба сердечника имеют боковые стержни, нижние (НЯ) и средние (СЯ) ярма. Сердечник СТН имеет также верхнее ярмо ВЯ и подвижный пакет магнитопровода ПП, между которыми имеется регулируемый воздушный зазор; сердечник ТСД имеет только подвижный пакет ПП, который отделен от боковых стержней регулируемыми воздушными зазорами. Первичные и вторичные обмотки расположены на боковых стержнях в виде коаксиальных цилиндрических катушек. Оба типа трансформаторов имеют так называемую реактивную катушку W_L, включенную последовательно и встречно со вторичной обмоткой W₂. Регулировочные характеристики трансформатора представлены на рис. 24.13.

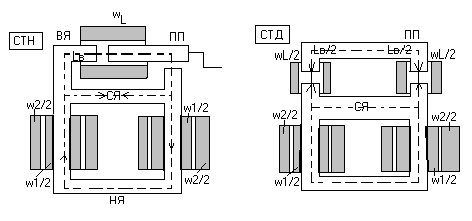

Рис24.12. Конструкция сердечников и расположение обмоток трансформаторов:

а–СТН, б– СТД.

Рис.23.13. Регулировочные (а) и внешние (б) характеристики

трансформаторов СТН и СТД.
