Проектирование шкивов

Проектирование малого шкива

Проектирование малого шкива сводится уточнению длины и диаметра отверстия под вал электродвигателя, а так же к проектированию шпоночного паза согласно ГОСТ 23360-78 (рисунок 3) http://www.prikladmeh.ru/spravka928.htm.

Длины шпонок l выбирают из ряда: 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 40, 45, 50, 56, 63 и далее до 500.

Диаметр вала электродвигателя d₁ равен 28 мм.

Малый шкив представлен на рисунке 4.

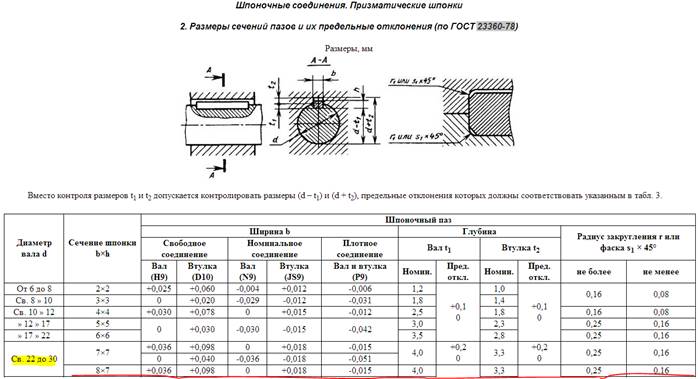

Рисунок 3 – Шпоночные соединения. Размеры сечений и пазов и их предельные отклонения



Рисунок 4 – Малый шкив
