Расчет ступенчатых экстракторов

К этой группе экстракционных аппаратов относятся в основном смесительно-отстойные экстракторы (см. рис. 18-15), которые широко используются в химической технологии.

Однократная (одноступенчатая) экстракция (см. рис. 18-15,а). В периодически действующих экстракторах этого типа обычно процессы перемешивания и разделения фаз проводят в одном и том же аппарате. В аппарат загружают исходный раствор F концент­рацией хн и к нему добавляют необходимое количество раство­рителя S. После интенсивного перемешивания фазы отстаивают и разделяют на экстракт Е и рафинат R.

Целью расчета такого экстрагирования является определение необходимого количества экстрагента, количества и концентрации экстракта ук и рафината хк.

Вначале рассмотрим случай, когда фазы практически взаимо-нерастворимы. Этот процесс может быть представлен на фазовой

диаграмме у — х (рис. 18-23). Материальный баланс такого процес­са по распределяемому веществу имеет вид

Fxн + Syн = Еук + Rxк (18.16)

При сравнительно невысоких концентрациях распределяемого

вещества Е S = G, a R F = L.

Тогда уравнение (18.16) запишется так:

Lxн + Gyн = Gyк + Lxк, (18.17)

откуда

(yк-yн)/(xк-xн)=-L/G. (18.18)



Последнее выражение является уравнением прямой линии, имеющей наклон, arctg α которого равен -L/G. В качестве за­данных величин при расчете однократной периодической экстрак­ции являются количество исходного раствора F (в кг), его кон­центрация (хн), начальная концентрация (ун) экстрагента.








При этом расход экстрагента (в кг)

G = L(хкн)/(укн) (18.18 а)



зависит от конечных концентраций ук хк, которые при условии достижения равновесия взаимозависимы (точка b на рис.18-23). Поэтому выбор значений G и хк (или ук) должен сопровождаться анализом зависимости этих величин друг от друга и стоимости проведения процесса. Отметим, что предельное насыщение экстрак­та наступает при ук max. Чем больше расход эксграгента S, тем меньше arctg α, и содержание распределяемого компонента в экстракте и рафинате снижается (точка b1 на рис. 18-23).

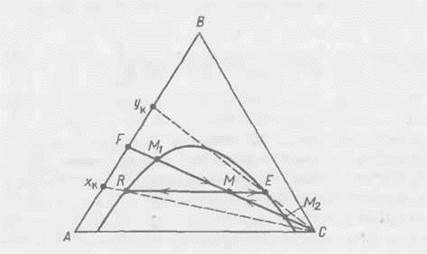

Рис. 18-24. Построение процесса однократной экстракции на треугольной диаграмме



Если же нельзя пренебречь взаимной растворимостью компо­нентов системы, то анализ и расчет процесса проводят с помощью треугольной

диаграммы (рис.18-24), которая построена по ана­логии с рис. 18-8. В этом случае соотношение между количествами исходного раствора и растворителя описывается выражением (18.5):

F/S=

причем , а между рафинатом и экстрактом-

выражением (18.19)



Последнее выражение можно видоизменить следующим об­разом:

(18.20)

или

(18.20,а)

откуда можно определить количество рафината

(18.20,б)




(18.21)

По уравнениям (18.18)-(18.21) находят количества растворителя, экстракта и рафината.

Состав рафината и экстракта можно найти, проведя из точки С лучи через точки R и E до пересечения со стороной АВ треу­гольника. Полученные точки хк и yк характеризуют конечные концентрации распределяемого компонента в рафинаде и экстракте соответственно.

Минимальное и максимальное количество экстрагента для дан­ного процесса можно определить следующим образом. Так как точка М зависит от положения линий и , то при мини­мальном отрезке (точка М1 находится на бинодальной кривой) будет минимальным и расход растворителя Smin:

(18.22)

При этом концентрация распределяемого компонента в рафинате будет максимальной. При перемещении по лучу CF точки М вправо до предельного - равновесного - положения (точка М2 на бинодальной кривой) получим возможность определить макси­мальное количество растворителя Smax для данного процесса:

(18.23)

Отношение количества (расхода) экстрагента к количеству

(расходу) исходной смеси S/F называют удельным расходом экстра­гента (аналог удельного расхода абсорбента). Переписав уравнения (18.22)

и (18.23) соответственно



(18 23а) и (18.23а)



получаем выражения для определения минимального и максималь­ного удельных расходов экстрагента для данного процесса экстрак­ции. С помощью уравнений (18.22а) и (18.23а) можно проводить анализ и расчет экстракционных процессов.

Отметим, что эти уравнения можно использовать и для непре­рывной однократной экстракции; при этом величины F, S, Е, R следует относить к единице времени (например, в кг/с и т. д.).

Многократная экстракция с перекрестным движением раствори­теля. Этот вид экстрагирования отличается от предыдущего тем, что параллельно на каждую ступень (см.рис. 18-10) подают свежий растворитель в

количестве S1, S2 и т.д. (в кг/с). По аналогии со схемой одноступенчатого экстрагирования проведем анализ про­цесса на диаграмме у — х.

Построим рабочую линию для ступени I (рис. 18-25) при условии достижения равновесия в каждой ступени. Из точки а проводим линию под углом до пересечения с кривой равновесия у* =f (х). Полученный рафинат с концентрацией хн2 = хк2 поступает в ступень

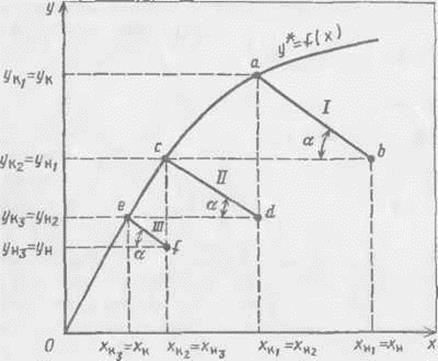

Рис. 18-25.Построение на диаграмме у- х процесса многократной экстракции с перекрестным движением растворителя

Рис. 18-26. К определению на треугольной диаграмме числа ступеней многоступен­чатой экстракции с перекрестным движе­нием растворителя



II. При соблюдении равенства отношения L/G в каждой ступени наклон рабочих линий будет одинаков и равен а. Поскольку концентрация свежего растворителя постоянна, то находим точку с, из которой проводим линию до пересечения с кривой равновесия (точка d), затем аналогично строим рабочую линию для ступени III и т.д. до тех пор, пока достигнем заданной концентрации хк. Определив число ступеней, можно перейти к расчету других параметров по аналогии с расчетом однократной экстракции.

В случае частичной взаимной растворимости компонентов процесс многократного экстрагирования с перекрестным током растворителя может быть представлен на треугольной диаграмме (рис. 18-26). Линия CF описывает смешение исходного раствора и экстрагента. Затем тройная смесь состава М1 расслаивается и разделяется на экстракт Е1 и рафинат R1 ступени I. Далее рафинат R1 подвергается экстрагированию свежей порцией экстрагента S, что на рис. 18-25 отражено линией CR1. Образовавшаяся тройная смесь М2 расслаивается и разделяется на экстракт Е2 и рафинат R1 ступени II и т.д. до тех пор, пока будет получен заданный состав рафината.

Многоступенчатая экстракция с противоточным движением раст­ворителя. Вначале рассмотрим этот процесс при условии взаимной нерастворимости экстрагента и растворителя исходного раствора. В этом случае потоки чистых растворителей на ступенях не из­меняются, т.е. при движении по схеме, изображенной на рис. 18-11, потоки этих растворителей остаются постоянными.

Тогда материальный баланс по распределяемому веществу для каждой (например, i-й) ступени имеет вид, аналогичный уравнению

(18.18):

(18.24)





Рис. 18-27. К определению на диаграмме у — х числа ступеней многоступенчатой экстракции с противоточным

движением растворителя



На диаграмме у — х процесс строится следующим образом

(рис.18-27). Наносится линия равновесия у* =f(x), затем для каждой ступени строится рабочая линия. Из точки а, которая находится как точка пересечения горизонтали (с ординатой ук) с линией равно­весия, под углом наклона a

(arctg a= - L/G) проводят линию до пересечения с вертикалью хн1 . Полученная линия аb является рабочей линией ступени I. Из точки с параллельно линии ab проводят линию до пересечения с вертикалью хк1= хн2 и т.д. до заданных концентраций в рафинате и экстракте. Таким образом определяют необходимое число ступеней.

Если пренебречь взаимной растворимостью компонентов нель­зя. то для анализа и расчета процесса используют треугольную диаграмму (рис. l8-28). Материальный баланс для всей установки (см. рис. 18-11)

М = F + S = Rn + E1. (18.25)

Обозначим разность потоков в ступени I F — Ех = Р. Тогда уравнение (18.25) примет вид

F-El = Rn-S = P. (18.26)

Материальные балансы каждой ступени аналогичны. Так,

для ступени I

F + Е2 = R1 + E1 и F-E1=R1-E2=P

и т.д.

При этом точки F, Р и Е1 по правилу рычага должны лежать на

одной прямой. На одной прямой должны лежать также точки R1, Р,Е2и т.д.

Таким образом, если разность количеств двух любых смесей есть величина постоянная, равная Р, то прямые, соединяю­щие точки, характеризующие составы этих смесей на треугольной

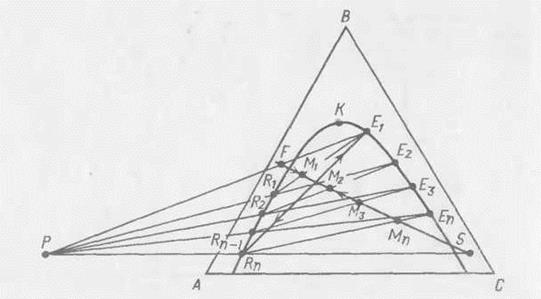

Рис. 18-28. К определению на треугольной диаграмме числа ступеней многоступенча­той экстракции с противоточным движением растворителя



диаграмме, пересекутся в одной точке Р, которую называют полюсом.

Для определения числа теоретических ступеней соединяют точки Е1 и F, S и Rn прямыми, которые пересекаются в точке Р. Соединяя прямыми

точки Е1 и R1, Е2 и R 2, …, Еn и Rn, лежащие на равновесной кривой,

получают коноды ElR1, Е2R2,..., EnRn, каж­дая из которых характеризует теоретическую ступень. Очевидно, что количество хорд (конод) E1R1, E2R2 и т.д. соответствует числу теоретических ступеней, необходимых для проведения данного процесса экстракции. Напомним, что при условии достижения равновесия в ступени число реальных ступеней соответствует числ> теоретических ступеней.

Отметим, что количество рафината заданною состапа зависш от удельного расхода экстрагента S/F. Больший выход рафината будет при меньших расходах экстрагента, но при этом увеличивается число теоретических ступеней. Обычно расход экстрагента принимают промежуточным между его максимальным и минимальным расходами с учетом

данных технико-экономического расчета.
