Автосцепное устройство

Ударно-тяговые приборы локомотива служат для сцепления подвижного состава, а так же для передачи и смягчения действий продольных (растягивающих и сжимающих) усилий, развивающихся во время движения в поезде.

Автосцепное устройство состоит из корпуса автосцепки (7) с размещенным в нем механизмом сцепления, расцепного рычага (6), эластомерного поглощающего аппарата (3), тягового хомута 1. Поглощающий аппарат зафиксирован в раме кузова плитой (2).

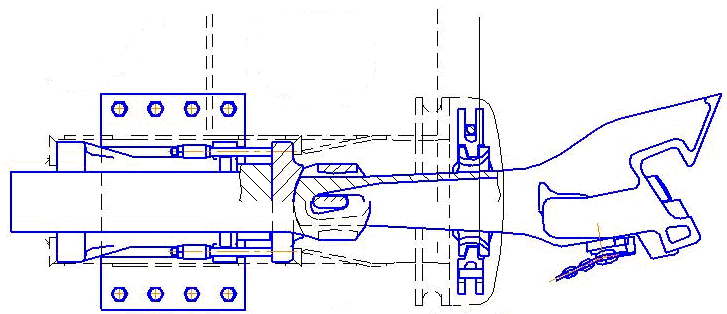

1 – тяговый хомут; 2 – плита; 3 – эластомерный поглощающий аппарат; 4 – плита упорная; 5 – тяговый хомут; 6 – расцепной рычаг; 7 – автосцепка СА-3

Рисунок 58 . Автосцепное устройство



Поглощающий аппарат класса Т2 73 ZW



1 – плита упорная; 2 – болт стяжной; 3 – дистанционный вкладыш; 4 – планка монтажная; 5 – гайка; 6 – амортизатор поглощающий; 7 – корпус амортизатора;8 – втулка. Рисунок 59. Эластомерный поглощающий аппарат

Аппарат считается неисправным при наличии следующих дефектов: Протечка эластомерной массы Трещины и сколы корпуса Забоины глубиной более 3 х мм на цилиндрической поверхности амортизатора Повреждение хромового покрытия штока

Поглощение энергии происходит за счет перетекания жидкости через калиброванный зазор между корпусом амортизатора и поршнем.





Рисунок 60. Поглощающий аппарат 73 ZW.

Поглощающий аппарат состоит из корпуса (7), упорной плиты (1) с болтами (2), монтажных планок (4) и эластомерного амортизатора (6). Для предварительного поджатия аппарата служат стяжные болты (2) с втулками (8) и стяжными гайками (5). При установке после сжатия аппарата между монтажными планками (4) и приливами корпуса устанавливаются дистанционные вкладыши (3), которые выпадают после первого сжатия аппарата в процессе прицепки к составу. Для правильной установки на корпусе аппарата нанесены специальные метки. Технические данные аппарата приведены в таблице 5.1

Эластомерный амортизатор представляет собой цилиндрический корпус из высокопрочной стали, заполненный высоковязким рабочим материалом (эластомером) на основе кремнийорганических соединений. При сжатии амортизатора шток входит в корпус и сжимает эластомер, создавая в корпусе высокое внутреннее давление. При ударе поглощение энергии происходит за счет перетекания рабочего атериала через калиброванный зазор между корпусом амортизатора и поршнем.

Технические данные поглощающего аппарата

Характеристика	величина
Конструктивный ход, мм
Динамическая энергоемкость, кДж
Сила начальной затяжки, кН
Диапазон рабочих температур, °С	-60 - +50
Масса в сборе, кг

Ударная розетка и подвеска автосцепки представляют собой центрирующий прибор,

который служит для автоматического центрирования автосцепки относительно продольной Рисунок 61.

оси локомотива

1 – Маятниковая подвеска; 2 – рама кузова; 3 – болт стяжной; 4 – балочка центрирующая; 5 – пружины стяжные.

Центрирование автосцепки происходит за счет работы маятниковой подвески (1) совместно с центрирующей балочкой (4). Допускается регулировка высоты автосцепки над уровнем верха головок рельс за счет гаек центрирующих болтов (3).
