РАМА КУЗОВА

Рама кузова электровоза охватывающего типа, состоит из двух боковин, двух буферных брусьев, боковых опор для пружин второй ступени подвешивания и двух балок для передачи силы тяги.

1 – кронштейн вертикального гидродемпфера; 2, 4 – кронштейн гидродемпфера виляния; 3, 8 – боковина рамы кузова; 5 – кронштейн крепления элементов пневматической системы;6 – буферный брус; 7 – опора кузова; 9 – стяжной ящик; 10 – розетка автосцепки.

Рисунок 6. Рама кузова.

Рама кузова имеет комбинированное строение, отличительной особенностью которого является то, что рама содержит силовой пояс, т.е. элемент традиционного строения рам электровозов, а в концевых частях рама усилена хребтовыми балками, т.е. элементами традиционного строения рам тепловозов. Это позволило рационально распределить силовой поток продольной нагрузки и тем самым обеспечить необходимые жесткость и прочность конструкции без значительного увеличения ее массы и с применением традиционных профилей и материалов.





Конструкция рамы обеспечивает:

- восприятие продольных сил растяжения и сжатия по оси автосцепок до 2,5 МН; - подъемку за поддомкратные опоры при выкатке тележек; - диагональную подъемку кузова; - аварийную (после схода электровоза с рельсов) подъемку кузова за автосцепку. К лобовому листу буферного бруса приварена розетка автосцепки; снизу буферный брус имеет коробчатый проем для поглощающего аппарата автосцепки. К нижнему листу буферного бруса прикрепляют путеочиститель. Буферный брус сварен из листовой стали и усилен накладками. Балки для передачи силы тяги и торможения сварены из стальных листов толщиной 10—12 мм. К средней части балки приварен кронштейн для крепления тяг от тележки. Боковины рамы кузова сварены из полос (900x12 мм), нижнего швеллера высотой 300 мм с осью, расположенной приблизительно по оси автосцепки, и верхнего профиля высотой 170 мм. При этом боковина рамы кузова закрывает верхнюю часть тележки. Несущие элементы кузова изготовлены из низколегированной стали 09 Г2С. Кроме основных элементов, жесткость рамы обеспечивают продольные, поперечные элементы высотой до 170 мм и настил рамы толщиной 6 мм. Над настилом рамы монтируются воздуховоды, прокладывается монтажный короб для проводов и трубопроводов, постаменты для модулей системы вентиляции ТЭД и тормозного и вспомогательного компрессоров и другого оборудования, связанные в монтажную раму. Энергопоглощающее устройство представляет собой конструкцию, изготовленную из силового каркаса и стальных гнутых пластин. Поглощение энергии удара происходит в результате деформации пластин. В средней части опор кузова установлен страховочный шкворень.

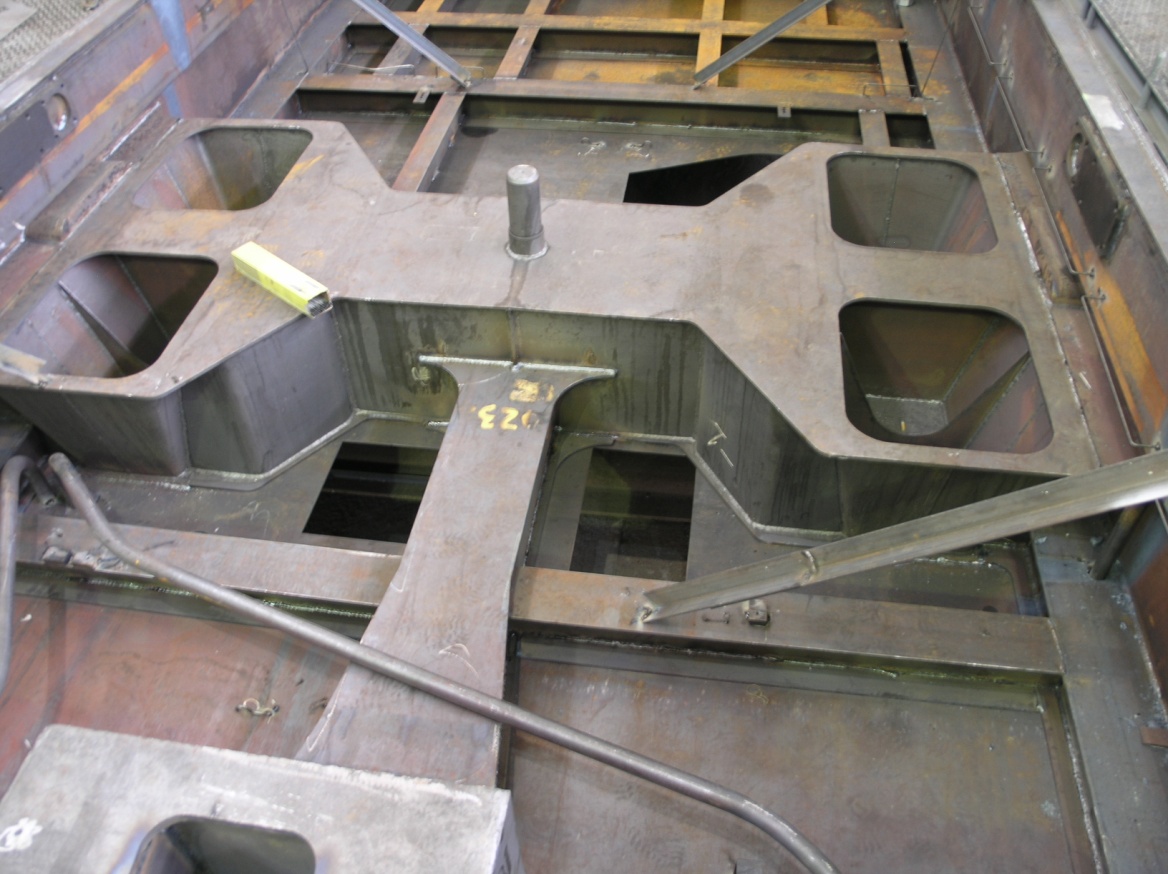

Рисунок 7. Хребтовая балка силовой пояс Рисунок 8. средняя часть рамы



Рисунок 9.

1 – прожектор; 2 – установка кондиционирования воздуха 3 – антенна КЛУБ; 4 – антенна GPS; 5 – токоприемник; 6 – помехоподавляющий дроссель; 7 – разъединитель; 8 – антенна радиостанции; 9 - токоведущая шина; 10 – блок пуско-тормозных резисторов; 11 – вспомогательный компрессор; 12 - компрессорный агрегат; 13 – антенна ТЭТРА; 14 – переходная площадка; 15 – обносной лист; 16 – токоотводящее устройство; 17 – тяговый электродвигатель; 18 – блок аккумуляторной батареи; 19 – наклонная тяга; 20 – блок электрооборудования ВВК; 21 - датчик ДПС-У; 22 – тифон, свисток; 23 – антенна САУТ, приёмные катушки АЛСН; 24 – метельник.



Рисунок 10.



Комплект оборудования каждой секции электровоза 2ЭС10 идентичен. Оборудование расположено на крыше, в кузовной части и под кузовом электровоза. Компоновка оборудования обеспечивает свободу доступа обслуживающего персонала для осмотра, ремонта, монтажа и демонтажа агрегатов и узлов, а также соблюдение мер безопасности и производственной санитарии.
