Примечание
Выпрессовывать ось блока . шестерен можно и выколоткой меньшего диаметра, но при этом возможно выпаде- ние из блока шестерен роликов подшипников как внутрь картера коробки, так и наружу. Соблюдайте осторожность, чтобы их не потерять.
|
| 21. Вынимаем ось. |
22. Сдвигаем блок шестерен на дно картера , тем самым разъединив его зацепление с шестернями передач вторичного вала. Снимаем хвостовик, извлекая вторичный вал из картера.
|
23. Из торцевого гнезда первичного вала магнитом извлекаем ролики подшипника.
|
24. Вынимаем из картера блок шестерен, переднюю А и заднюю Б упорные шайбы. Извлекаем из отверстия блока три упорных кольца Д подшипника, 46 роликов В (по 23 в подшипнике) и распорную трубку Г.
|
Внимание!
Нельзя заменять утерянные ролики роликами от других подшипников, так как ролики разделяются по размерам на несколько групп. При необходимости заменяем весь комплект роликов подшипника (23 шт.).
| 26. Снимаем вал в сборе с подшипником. |

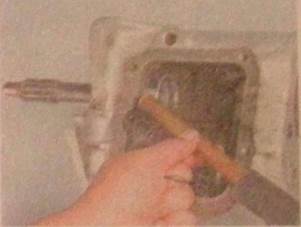

25. Для снятия первичного вала выпрессовываем его из стенки картера, нанося удары через выколотку из мягкого металла по зубчатому венцу.
|
|
27. Выпрессовываем ось промежуточной шестерни заднего хода, вворачивая в ее торцевое резьбовое отверстие через подходящего размера втулку А и шайбу Б болт В с резьбой М8x1,25. Извлекаем ось и снимаем шестерню.
|
3. При необходимости поддев шхлом снимаем стопорное кольцо и вынимаем упорное кольцо подшипника яз гнезда.
|
Разборка удлинителя и вторичного вала
| а 5. Снимем фигурную rail) Проточка ганки обращена в сторону первичного вала. |
| 2. Поддевая двумя отвертками, снимаем подшипник с вала. |

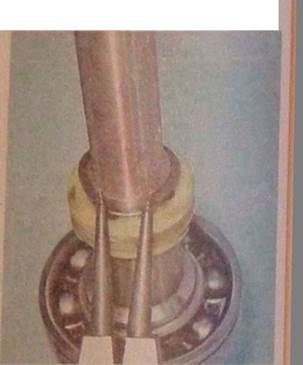

| Разборка первичного вала I Для снятия подшипника еле- циатьными щипцами разжимаем стопорное кольцо и. подлев его отверткой, снимаем |
| предварительно закрепленную тисках ватку карданного вата |
| 3. Зубилом отгибаем края стопорной шайбы, рас контри вая гайку. |

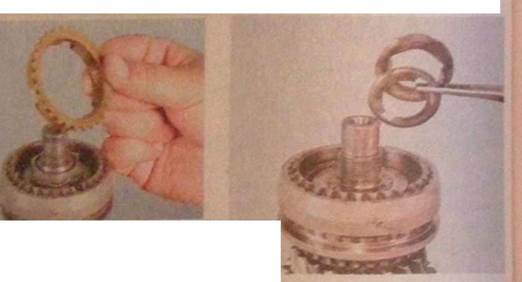

| 2. Снимаем блокирующее кольцо синхронизатора IV-й передачи. |
| 6. Снимаем стопорную и rrpf ; жинную шайбы. |
| 7. Поддевая двумя отвергаю шестерню UI-й передачи, спрессовываем с вала ступицу синхрояк» тора. |

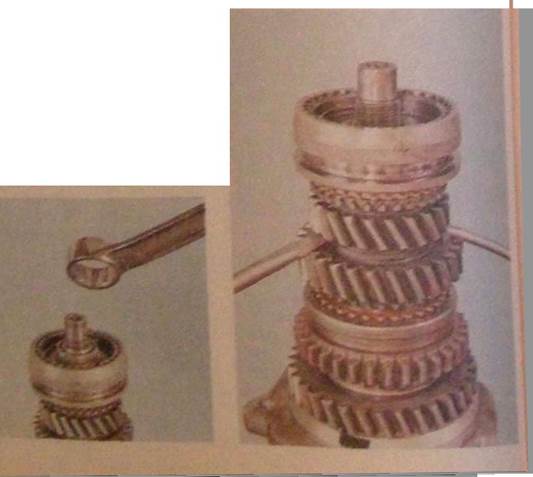

| 4. Ключом па 30 им отворачива ем гайку. |
|
Х\я удобства работы устанавливаем удлинитель вертикально, •гавляя кояеи вторичного вала в

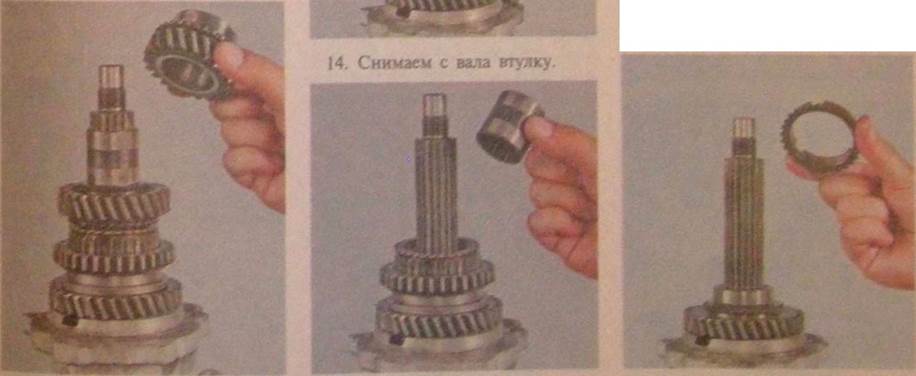

| II. Снимаем с вала втулку. |
|
|
| 9. Снимаем блокирующее кольцо синхронизатора II 1-й передачи. |
|
| 13. Снимаем шестерню П-й пе ре дачи. |
8. Снимаем муфгу синхронизатора в сборе со ступицей.
10. Снимаем шестерню II 1-й передачи.
12. Снимаем распорную шайбу.

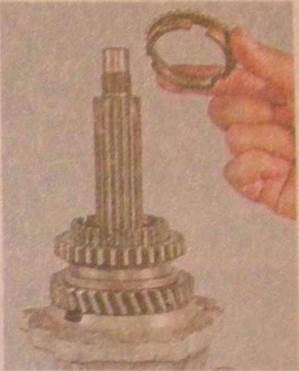

| 17. Снимаем блокирующее колыхо синхронизатора 1-й передачи. |
15 Снимаем блокирующее кольцо синхронизатора 11-й передачи.
|

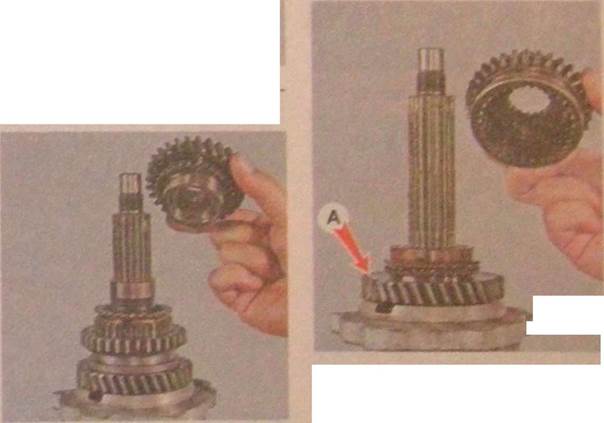

16. Поддеьая двумя отвертками шестерню 1-й передачи А, спрессовываем с вала ступицу синхронизатора и снимаем шестерню заднего хода со ступицей в сборе
шяшяяяш
24. Отсоединяем вторичный вал от вилки карданного вала.
25. Легкими ударами по задне- 21. Ключом на 10 мм отворачи- му торцу вторичного вала решно- 28. Вынимаем из отверстия вала

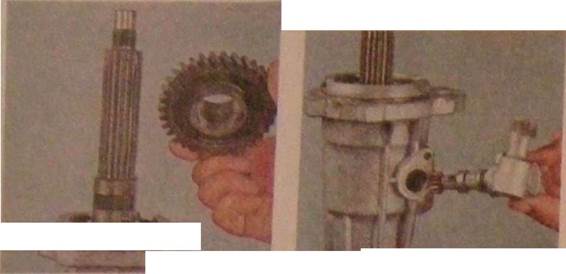

| 18. Снимаем шестерню 1-й передачи. |
| 22. Снимаем редуктор, выводя и« зацепления с шестерней на ню ричном налу его хвостовик |
| ...и вынимаем вал из удлинителя. |
| 26. Специальными шигшамн снимаем запорное кольцо шестср- нн привода спидометра. |
| 23. Специальными щипцами снимаем упорное кольцо среднего подшипника. |
| 19. Снимаем с вала втулку. |
| 27. Снимаем шестерню. |
| ш |
| привода спидометра. |
ваем болт крепления редуктора вым молотком или через деревян- фиксирующий шарик шестерни.
|
| ный брусок обычным молотком выпрессовываем подшипник вала из удлинителя... |
29. Установи» вал на оправку, совпадающую по диакичру с внутренним кольцом подшипника, уда рами мере» выколотку из мягкого металла спрессовываем подшипник с вала.
|
Снятие сальников хвостовика вилки карданного вала
В удлинителе коробки передач применены сальники 402-1701210-04 и 400-2402052-05, размеры посадочных диаметров - 33,4x49,4 мм.
Примечание
Заменить сальники в удлинителе можно, не снимая коробки передач с автомобиля. Для этого сливаем масло из картера коробки (см. с. 106, «Коробка передач - замена масла»). Снимаем карданный вал (см. с. 122, «Карданная передача - снятие и установка»). Отверткой извлекаем сальники из горловины удлинителя (при затруднении извлечения внутреннего сальника изготавливаем из проволоки приспособление в виде крюка и с его помощью вынимаем сальник). Покрыв тонким слоем трансмиссионного масла, устанавливаем новые сальники в горловину удлинителя.
1. Для замены, поддев отверткой извлекаем два сальника из горловины удлинителя.
