Винтовое соединение

РАЗЪЕМНЫЕ СОЕДИНЕНИЯ

Болтовое соединение

Болтами, гайками и шайбами осуществляют болтовые соединения, при которых не требуется нарезания резьбы в соединяемых деталях, однако должно быть предусмотрено место для размещения головки болта.



Упрощенное изображение болтового соединения (1,2 — соединяемые детали; 3-6 —крепежные детали)

Шпилечное соединение

Шпилечное соединение — соединение деталей, осуществляемое с помощью шпильки, один конец которой вворачивается в одну из соединяемых деталей, а на другой надеваются присоединяемая деталь, шайба и затягивается гайка.

Упрощенное изображение шпилечного соединения (1,2 — соединяемые детали; 3-6 — крепежные)

Винтовое соединение

Винтовое соединение — соединение деталей, осуществляемое с помощью винта, ввинчиваемого в одну из соединяемых деталей, либо винта, шайбы и гайки.

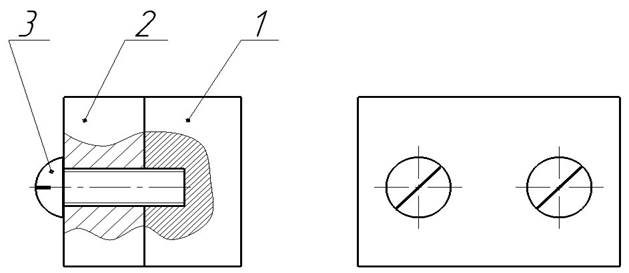

Упрощенное изображение винтового соединения (1,2 — соединяемые детали; 3 — винт)
