Лабораторная работа №1. Изучение теодолита 2Т30П.



Теодолит — геодезический прибор, предназначенный для ___________

______________________________________________________________________________________________________________________________________________________________________________________________________

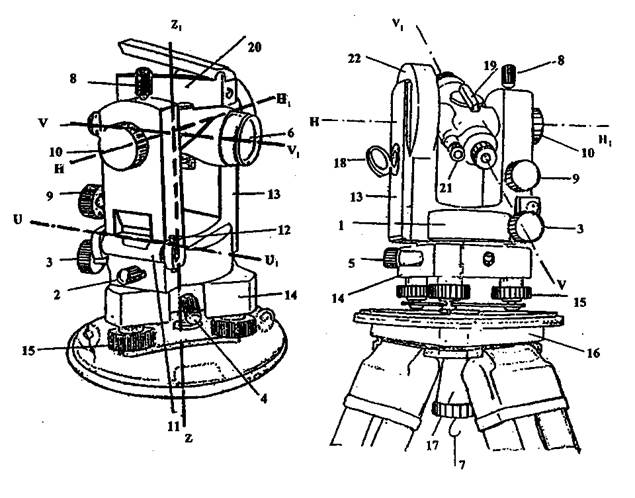

Задача №1. Изучите основные части, детали и оси теодолита. Напишите названия пронумерованных на рисунке 1 основных частей, деталей и осей теодолита.





Рисунок 1

Основные названия частей, деталей и осей теодолита:



	W W1
	Z Z1
	HH1
	U U1



Задача № 2. Изучите устройство цилиндрического уровня и его свойства.



Рисунок 2

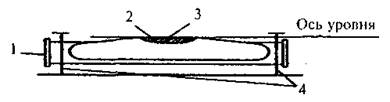

Напишите названия пронумерованных на рисунке 2 основных частей цилиндрического уровня.



1____________________________________________________________

2____________________________________________________________

3____________________________________________________________

4____________________________________________________________



Какое положение всегда стремится занять пузырек цилиндрического уровня? Ответ:__________________________________________________________



Сформулируйте основное свойство оси цилиндрического уровня.

Ответ:_________________________________________________________________________________________________________________________________________________________________________________________________

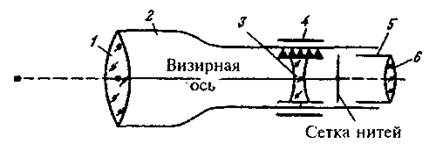

Задача № 3. Изучите устройство зрительной трубы теодолита. На рисунке 3 дан схематический чертеж устройства зрительной трубы с внутренней фокусировкой в разрезе. Напишите названия пронумерованных частей.







Рисунок 3



Задача № 4. Напишите названия штрихов сетки нитей зрительной трубы в соответствии с номерами, указанными на рисунке 4.



Рисунок 4



Задача № 5. Изучите принцип работы отсчетного устройства теодолитов 2Т30П.

На рис. 5а и 5б показано поле зрения шкалового микроскопа теодолита 2Т30П, при положительном и отрицательном углах наклона зрительной трубы.





Рисунок 5

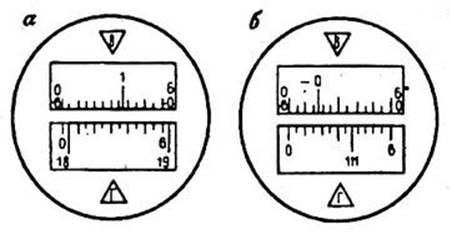

Выпишите отсчеты по рисункам:

Рис 5а. Рис 5б.

по горизонтальному кругу: ____°___΄; по горизонтальному кругу: ____°___΄;

по вертикальному кругу: ____°___΄; по вертикальному кругу: ____°___΄;

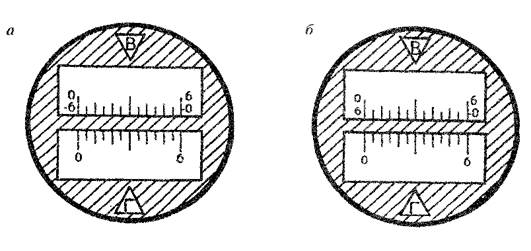

На рисунке 6а и 6б по заданным штрихам лимбов в поле зрения шкалового микроскопа теодолита 2Т30П определите значения изображенных отсчетов.



Рисунок 6

Выпишите отсчеты по рисункам:

Рис 6а. Рис 6б.

по горизонтальному кругу: ____°___΄; по горизонтальному кругу: ____°___΄;

по вертикальному кругу: ____°___΄; по вертикальному кругу: ____°___΄;
