Порядок выполнения проекта и требования к графическим изображениям

Планы этажей



Выполнение работы начинается с построения планов первого и второго (мансардного) этажей.

Прежде всего следует выяснить назначение различных помещений, изучить их взаимное расположение и связь между ними. При назначении размеров помещений необходимо учитывать нормативные требования.

Так, площадь общей комнаты не должна быть меньше 16 м², площадь спальни для одного члена семьи не менее 9 м², для двух – не менее 12 м², рабочей кухни – не менее 5 м², кухни-столовой – не менее 9 м². Нормируются также размеры прихожей (ширина не менее 1,4 м), ширина коридоров (не менее 1,2 м, если они ведут в жилые комнаты и не менее 0,9 м, если они ведут в подсобные помещения). Минимальный размер туалета из условия установки только унитаза может быть 0,8х1,2 м, а при наличии умывальника – 1,2х1,4 м. Размеры в плане ванной комнаты и совмещенного санитарного узла должны обеспечивать размещение в них ванны длиной не менее 170 см, умывальника, стиральной машины и (для совмещенного санузла) унитаза.

Разобравшись с объемно-планировочным решением здания, следует определить, какие функции выполняют вертикальные элементы, отделяющие помещения друг от друга или от внешнего пространства. Прежде всего необходимо выяснить, на какие стены будут опираться перекрытия (несущие стены), где будут располагаться самонесущие стены (например, с вентиляционными каналами), а где перегородки, выполняющие только ограждающие функции.

Вычерчивание планов следует начинать с нанесения сетки модульных разбивочных осей, которые соответствуют расположению всех несущих и самонесущих стен. Расстояние между осями рекомендуется принимать кратным укрупненному модулю 3М = 300 мм (основной модуль М = 100 мм).

Координатные оси наносят на чертежах тонкими штрихпунктирными линиями и обозначают арабскими цифрами или прописными буквами русского алфавита, исключая буквы З, Й, О, Х, Ч, Ь, Ъ, Ы, в окружностях диаметром 6-12 мм (в зависимости от масштаба чертежа). Последовательность цифровых и буквенных обозначений осей принимают слева направо и снизу вверх. Как правило, оси наносят по нижней и левой сторонам плана. При необходимости можно дополнительно наносить оси по верхней и (или) правой сторонам.

После нанесения сетки осей приступают к вычерчиванию стен. Толщина стенпринимается в соответствии с заданной конструкцией в зависимости от используемых материалов. На рисунке 2.1 приведены некоторые из возможных вариантов конструктивных решений наружных стен, соответствующих вариантам заданий, а также номенклатура блоков из ячеистого бетона. Размеры кирпича – 120х250х65(88)мм, керамических камней – 120(250)х250х138мм. Нормативная толщина горизонтальных швов принимается 12 мм (в стенах из ячеистобетонных блоков при использовании клеевых составов – 1-2 мм), а вертикальных 10 мм.

Толщина внутренних самонесущих стен из кирпича или керамических камней может быть принята 250 или 380 мм, а при наличии в данной стене дымовых или вентиляционных каналов – 380 мм. Размеры каналов в кирпичных стенах должны быть кратны размерам кирпича и, с учетом швов, принимаются равными 140х140 или 140х270 мм.

Устройство вентиляционных каналов обязательно в помещениях с повышенной влажностью, с повышенным тепло- или газовыделением (ванная, туалет, кухня, котельная, гараж и т.п.), при этом в каждом помещении следует предусмотреть не менее одного самостоятельного канала. Варианты устройства каналов во внутренних и наружных кирпичных стенах, с использованием дымовых и вентиляционных блоков, а также приставных вентиляционных коробов приведены на рисунке 2.2.Вентиляционные и дымовые каналы должны быть показаны на планах этажей.



Рисунок 2.1. Конструктивное решение наружных стен

а – двухслойная с внутренним несущим слоем из кирпича и наружным оштукатуренным утепляющим слоем («термошуба»); б – двухслойная с внутренним кирпичным слоем, наружным утепляющим слоем и защитным экраном на относе; в – трехслойная с внутренним несущим слоем из кирпича, наружным самонесущим слоем и средним слоем из эффективного утеплителя; г – то же, с вентилируемой воздушной прослойкой; д – трехслойная с внутренним несущим слоем из ячеистобетонных блоков, наружным самонесущим кирпичным слоем, средним слоем из эффективного утеплителя и вентилируемой воздушной прослойкой; е – номенклатура ячеистобетонных блоков

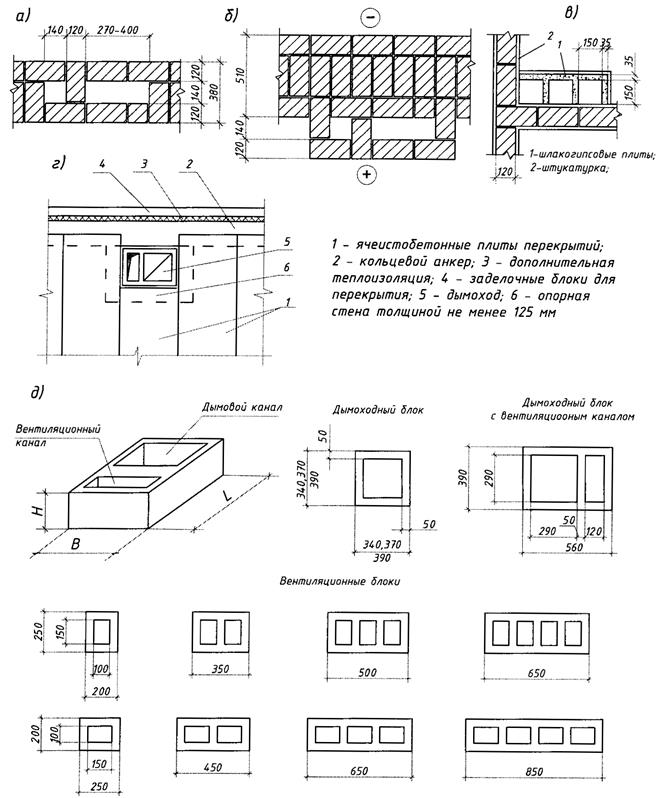

Рисунок 2.2. Устройство вентиляционных каналов



а – во внутренних кирпичных стенах; б – в наружных кирпичных стенах; в – с помощью приставных вентиляционных коробов, г – в зданиях с несущими конструкциями из ячеистого бетона; д – дымоходные и вентиляционные блоки из легкого бетона

На толщину внутренних несущих стен оказывает влияние конструкция перекрытия. Применение перекрытий из сборных железобетонных плит позволяет устраивать внутренние несущие стены из кирпича толщиной 250 мм (при отсутствии в них вентиляционных каналов) или из ячеистобетонных блоков толщиной 300 мм. Устройство перекрытий с применением стальных, железобетонных или деревянных балок требует увеличения толщины кирпичной стены до 380 мм, так как балки должны опираться на стены не менее чем на 180 мм.

Расположение стен относительно модульных разбивочных осей, т.е. привязка, в общем случае определяется в соответствии с рисунком 2.3. Таким образом, внутренние несущие и самонесущие стены обычно имеют осевую привязку (геометрическая ось стены совпадает с разбивочной осью). Привязка внутренней грани наружных несущих стен (по осям А и В) определяется из условия опирания конструкций перекрытия и обычно принимается приблизительно равной половине толщины внутренней стены (100, 120, 130, 150 , 200 мм). Наружные самонесущие стены (по оси 1 на рисунке 2.3) чаще всего имеют нулевую привязку (ось совпадает с внутренней гранью стены).

Однако в некоторых случаях применение тех или иных конструкций перекрытия требует изменения величины привязок или расстояний между осями. Наружные самонесущие стены могут иметь отличную от нулевой привязку (например, 50 или 100 мм), если при этом конструкция перекрытия упрощается (можно избежать устройства монолитных участков и т.п.).

Необходимость изменения расстояний между осями чаще всего возникает при использовании сборных железобетонных плит перекрытий, если толщина внутренней несущей стены определяется не величиной опирания плит, а иными факторами (наличием вентиляционных или дымовых каналов, величиной действующих нагрузок и т.д.). Некоторые возможные варианты привязки стен к осям приведены на рисунке 2.4.

Для уточнения величин привязок несущих и самонесущих стен, рекомендуется параллельно выполнять план несущих конструкций перекрытий (раздел 2.2).

Толщины перегородокназначают в зависимости от их назначения. В помещениях с нормальной влажностью внутриквартирные стационарные перегородки можно выполнять из гипсобетонных камней или плит толщиной 80, 90 или 100 мм, бетонных камней (90мм), ячеистобетонных камней (100 мм) кирпича и керамических камней (120 мм). Если к перегородкам предъявляются повышенные звукоизоляционные требования (например, межквартирные перегородки), их рекомендуется проектировать трехслойными (с воздушной прослойкой не менее 60мм или средним слоем из эффективного теплоизоляционного материала) толщиной 220-260 мм. Перегородки влажных и мокрых помещений выполнять из гипсобетона не допускается.

Там, где это целесообразно, можно применять сборно-разборные или трансформируемые перегородки.



Рисунок 2.3. Привязка стен к осям (общий случай)





После нанесения контуров наружных и внутренних стен и перегородок следует разработать входной узел. Для климатических условий Республики Беларусь входные узлы следует устраивать с тамбурами глубиной не менее 1200 мм, препятствующими поступлению холодного воздуха в жилые помещения. Отметка пола в тамбуре должна быть ниже отметки пола первого этажа на 20 мм. В тех случаях, когда ограждением тамбура являются тонкие перегородки или стены, их следует утеплять со стороны поступления холодного воздуха. Это позволит избежать выпадения конденсата на стенах теплых помещений. Дополнительные выходы (черный ход, выход на лоджию, террасу и т.п.) могут не иметь тамбуров, однако их следует оборудовать утепленными или двойными дверями. Площадка перед входом должна быть не уже 1400 (1200) мм и иметь отметку на 20 мм меньшую пола в тамбуре или другом смежном помещении.

В индивидуальных жилых домах тамбуры допускается не предусматривать, если входы в здание организованы через веранды.

Следующий этап – вычерчивание оконных и дверных проемов. Размеры оконных проемов назначают в зависимости от требуемой освещенности помещений. В общем случае площадь остекленной поверхности рекомендуется принимать равной 1/5,5 - 1/8 площади пола данного помещения. Номинальную ширину и высоту оконных проемов чаще всего назначают кратными 3М (600х900, 900х1200, 900х1500, 1200х1500, 1500х1500, 1500х1800, 1500х2100мм и т.п.). Размеры дверных проемов и конструктивное решение дверей определяются их назначением. Номинальные размеры дверных проемов принимаются: 2100х700,800,900,1000,1200 мм (ширина дверного полотна соответственно 600,700,800,900,1100мм) – внутренние однопольные двери (проемы шириной 700 и 800 мм допускается применять только в санитарно-технических узлах); 2400х1500(1900)мм – внутренние двупольные; 2100(2400)х1000(1200)мм – наружные однопольные; 2100(2400)х1300(1500, 1900)мм – наружные двупольные.

Рисунок 2.4. Некоторые варианты привязки стен к осям



Соответствующий конструктивный размер оконного или дверного проема должен быть несколько большим номинального размера. Например, для окна 1200х1800 мм ширину проема рекомендуется принимать 1210 мм, а высоту – 1810 мм.

Во всех случаях, когда это позволяет конструкция наружной стены, оконные и дверные проемы рекомендуется выполнять с четвертями.Четверти (в кирпичных стенах размером 120х65 мм) устраивают у наружной грани стены сверху и по бокам для облегчения процесса установки оконных и дверных блоков и уменьшения продуваемости (рисунок 2.5).

Размеры простенковрекомендуется проектировать кратными размерам используемых для кладки стен каменных материалов. Так, для стен из кирпича простенки протяженностью до 1,03 м могут быть равными 380, 510, 640, 770, + n•130 мм. При назначении простенков большей величины кратности размерам камня можно не придерживаться. В зданиях со стенами из ячеистобетонных блоков ширина простенков должна быть не менее 300 мм в самонесущих стенах и не менее 600 мм в несущих стенах.

На планах этажей должно быть показано санитарно-техническое и кухонное оборудование (унитазы, ванны, умывальники, мойки, газовые плиты и т.п.), условные обозначения, основные размеры и варианты размещения которого приведены на рисунках 2.6 и 2.7.



Рисунок 2.5. Устройство проемов Рисунок 2.6. Санитарно-техническое и

с четвертями кухонное оборудование

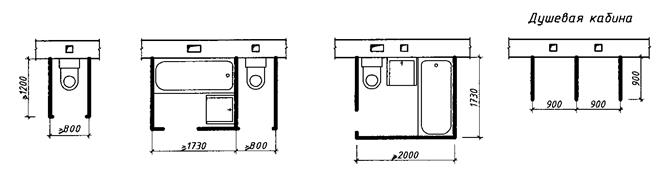

Рисунок 2.7. Варианты размещения санитарно-технического оборудования



При проектировании лестниц следует учитывать, что их геометрические размеры должны определяться назначением лестницы. Условные обозначения лестниц на планах этажей даны на рисунках 2.8 и 2.9.

Для внутриквартирных лестниц минимальная ширина марша c принимается 0,9 м, а уклон лестничного марша не более 1:1,25 (40^о). В отдельных случаях допускается увеличение уклона до 1:1 (45^о). Количество ступеней в марше принимается не менее 3 и не более 16. В одномаршевых лестницах допускается увеличение количества ступеней до 18. Высоту подступенков h (рисунок 2.9, а) принимают 135 – 200 мм, а ширину проступи b – 250 – 300мм. Ширина лестничных площадок a не должна быть меньше ширины марша.

Для определения габаритов лестницы в плане и по высоте следует выполнить ее графическое построение. Последовательность построения плана и профиля внутриквартирной лестницы рассмотрим на примере двухмаршевой лестницы (рисунок 2.9б, в). Высота этажа Н (от пола до пола) разбивается на части, равные высоте ступени h, т.е. Н = kh, где k- число подступенков. Если в пределах этажа два марша имеют одинаковое число ступеней, то в каждом марше будет k/2 подступенков и n = k/2-1 проступей (функцию одной проступи выполняет лестничная площадка). Длина лестничного марша l = b(k/2-1). Таким образом, ширина лестничной клетки в чистоте (от стены до стены) B = 2c+d (d- просвет между маршами, c- ширина марша), а длина L = b(k/2-1)+2a (а - ширина площадки).



Рисунок 2.8. Внутриквартирные

лестницы



Пример. Требуется выполнить графическое построение двухмаршевой лестницы в здании с высотой этажа Н=3м. Принимаем уклон лестницы 1:2, ширину проступей b=300мм и высоту подступенков h =150мм.

Ширину марша назначаем с учетом требований норм (не менее 900 мм), а также в зависимости от ширины лестничной клетки в чистоте (в нашем случае 2150мм) с учетом минимальной величины зазора d= 50мм. Таким образом, получаем ширину лестничного марша

с = (2150 – 50)/2 = 1,05м

Назначаем ширину лестничной площадки равной ширине лестничного марша, т.е. a = c = 1.05 м.

Число подступенков в лестнице к = Н/h = 3000/150 = 20, а в одном марше k/2 = 20/2 = 10.

Число проступей в марше n = k/2 – 1 = 10 - 1 = 9.

Длина горизонтальной проекции марша l = bn = 300 * 9 = 2,7м.

Полная длина лестничной клетки L равна сумме длины марша и ширин этажной и промежуточной площадок

L = l + 2a = 2,7 +2 *1,05 = 4,8м



Рисунок 2.9. Графическое построение двухмаршевой лестницы

а – ступени; б – профиль лестницы; в – план лестницы; г – обеспечение прохода при проектировании лестницы; д – изображение лестницы на плане 1-го этажа



Построение лестницы на планах и разрезах осуществляется следующим образом:

- на продольном разрезе лестничной клетки высоту этажа делят по числу подступенков тонкими горизонтальными линиями;

- в плане длину марша делят по числу проступей и переносят их на разрез;

- в образовавшейся сетке вычерчивают профиль лестницы.

При вычерчивании профиля следует учитывать, что проступи маршей, сходящихся у лестничной площадки, размещаются на одной вертикали.

Если планировка здания позволяет, можно увеличить ширину лестничной площадки. С другой стороны, при стесненных условиях для размещения лестницы, можно уменьшить количество ступеней (увеличить уклон), уменьшить ширину проступи, запроектировать лестницу с забежными ступенями и т.п. Ширина забежных ступеней по середине должна быть приблизительно равна ширине ступеней марша.

При проектировании лестницы учитывают её размещение по отношению к входу в здание. Если он осуществляется через лестничную клетку и расположен под первой промежуточной площадкой, необходимо, чтобы отметка площадки находилась на уровне, обеспечивающем свободный проход под ней и размещение входной двери и двери тамбура. Это обеспечивается устройством специального цокольного (пригласительного) марша в 5–6 ступеней, ведущего от входа к первой этажной площадке, при этом высота прохода под площадкой должна быть не менее 2,1м. При проектировании одномаршевой лестницы следует предусмотреть возможность прохода не менее 2 м. (рисунок 2.9, г).

Размеры на строительных чертежах наносят в миллиметрах без указания единицы измерения. Если размеры наносят в других единицах, это оговаривается в примечании к чертежам. Для ограничения размерных линий применяют засечки длиной 2-4 мм, которые наносят под углом 45^о к размерным линиям. Размерные линии должны выступать за крайние выносные линии на 1-3 мм.

На планах здания линейные размеры наносят по наружному и внутреннему контуру.

По наружному контуру изображения размеры наносят вдоль наружных стен здания в виде нескольких замкнутыхцепочек. Первая цепочка располагается на расстоянии не менее 10 мм от наружного контура стен, а последующие на расстоянии 7-10 мм друг от друга.

Наружные размеры наносятся в следующем порядке, начиная от стены:

- привязка несущих конструкций (стен или колонн) к координационным осям;

- размеры всех простенков и проемов (в учебных целях достаточно показать только с одной стороны здания);

- расстояние между координационными осями;

- расстояние между крайними координационными осями.

Размеры по внутреннему контуру плана располагают цепочками на расстоянии не менее 10 мм от линии внутреннего контура стены. Внутренние размеры должны указывать длину и ширину каждого помещения, толщины всех стен и перегородок, размер и привязки дверных проемов к ближайшей стене. В учебных целях следует показать не менее одной горизонтальной цепочки и одной вертикальной цепочки внутренних размеров.

Кроме линейных размеров на планах этажей указывают отметки уровней пола, отличных от основной для данного изображения, а также площади всех помещений.

За нулевую отметку принимают отметку чистого пола первого этажа. Отметки ниже нулевого уровня имеют отрицательные значения. На планах этажей отметки наносят в прямоугольниках со знаком «+» или «-» в метрах с точностью до тысячных без указания единицы измерения.

Площади помещений указывают в правом нижнем углу в метрах с точностью до сотых и подчеркивают. Размерность также не указывается.

На планах, выполняемых в масштабе 1:200, показываются три внешние цепочки размеров. Цепочки с размерами простенков и проемов, а также внутренние цепочки размеров не даются. Оконные проемы показывают без четвертей, а межкомнатные перегородки - в одну линию. Направление открывания дверей, санитарно-техническое и кухонное оборудование не показываются.

Примеры выполнения планов 1-го и 2-го этажей приведены на рисунках П2.1 – П2.4.



План несущих конструкций перекрытий



Выполнение курсовой работы предполагает разработку плана несущих конструкций междуэтажного перекрытия (над первым этажом).

На плане перекрытий должны быть показаны модульные разбивочные оси и три цепочки размеров: привязки стен, расстояния между соседними осями и расстояние между крайними осями.

Конструктивное решениемногопустотных плит перекрытий приведено на рисунке 2.10, а, б. Плиты следует опирать короткой стороной на несущие кирпичные стены не менее чем на 90 мм, а на стены из ячеистого бетона – на 120-150 мм. Опирания длинной стороной на самонесущие стены следует избегать. Размеры плит даны с учетом нормируемого зазора 20 мм (номинальные размеры). В малоэтажных зданиях рекомендуется применять плиты шириной не более 1,8 м и длиной не более 7,2 м.

Использование плит перекрытий из ячеистого бетона (рисунок 2.10, в - д) наиболее целесообразно в зданиях со стенами из ячеистобетонных блоков. Плиты должны опираться короткими сторонами на несущие стены на 100-150 мм, а боковыми гранями – на 20-50 мм. По периметру здания и по внутренним стенам следует устраивать монолитный железобетонный пояс.

На плане перекрытия с использованием сборного железобетонного многопустотного настила или ячеистобетонных плит следует указать размеры всех плит, монолитных участков, величину опирания плит на стены, ширину армированного железобетонного пояса, анкеровку плит (рисунки П2.5, П2.6).

Конструктивные решения балок даны на рисунке 2.11. Балки в балочных перекрытиях опирают на несущие стены не менее чем на 180 мм. Для создания жесткого диска перекрытия балки между собой и со стенами соединяют стальными связями (анкерами).

Расстояние между осями железобетонных балок (шаг балок) принимают 600, 770, 800, 1000 или 1100 мм в зависимости от принятой конструкции межбалочного заполнения. Варианты межбалочного заполнения заводского изготовления приведены на рисунке 2.12. Стальные балки обычно выполняют из двутавров высотой 160-270мм (I16-27).

Рисунок 2.10. Плиты перекрытий

а – многопустотные плиты; б – примыкание многопустотной плиты к стене; в – плиты перекрытий из ячеистого бетона; г – опирание ячеистобетонных плит на стену; д – сопряжение ячеистобетонных плит между собой

Крайние балки каждого фрагмента здания рекомендуется располагать возле стен (не более 50 мм от грани балки до грани стены). Нестандартные участки можно выполнять из монолитного бетона.

Варианты устройства перекрытий по железобетонным балкам приведены на рисунке 2.13, а по стальным балкам – на рисунке 2.14.



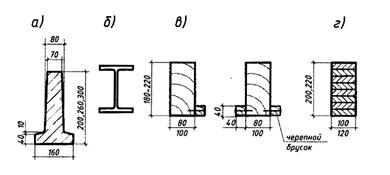

Рисунок.2.11. Балки перекрытий

а – железобетонная; б – стальная из I 16-27; в – деревянные с одним и двумя черепными брусками; г – деревянная клееная





Рисунок 2.12. Вкладыши межбалочного заполнения

а – гипсовый или гипсобетонный; б – легкобетонный двухпустотный; в - железобетонная верхняя плита; г – керамзитобетонный вкладыш сплошного сечения; д – железобетонный корытного сечения; е – железобетонный сводчатый



Деревянные балки чаще всего выполняют из брусьев сечением (80-100)х(180-220) мм с одним или двумя черепными брусками (рисунок 2.1, в), служащими опорой для межбалочного заполнения в виде щитов наката, горбыля или гипсобетонных вкладышей. Такие балки можно использовать для пролетов не более 6,5 м (максимальная длина стандартных пиломатериалов). Возможно также использование клееных деревянных балок (рисунок 2.11, г), которые могут иметь значительно большие размеры сечения и длину. Расстояние между деревянными балками может приниматься от 600 до 1100 мм, однако лучше, чтобы оно не превышало 800 мм.

На рисунке 2.15 приведены узлы опирания деревянных балок на кирпичные стены. Для наружной стены дан вариант закрытой заделки, выполняемой в тех случаях, когда толщина несущего кирпичного слоя не превышает 510 мм. На рисунке 2.16 показаны некоторые варианты устройства перекрытий по деревянным балкам.

На планах балочных перекрытий должны быть указаны шаги балок и привязка крайних балок к осям или к грани самонесущих стен, анкеровка балок. На небольшом фрагменте плана следует показать элементы межбалочного заполнения (вкладыши или щиты наката).

На планах перекрытий должны быть показаны лестницы, вентиляционные и дымовые каналы первого этажа.

Примеры выполнения плана перекрытия по железобетонным и деревянным балкам приведены на рисунках П2.7 и П2.8.

Рисунок 2.13. Перекрытия по железобетонным балкам

а, б – междуэтажные; в – чердачные





Рисунок 2.14. Междуэтажное перекрытие по стальным балкам

Рисунок 2.15. Опирание деревянных балок

а – на наружную стену; б – на внутреннюю стену помещений с нормальной влажностью;

1 – несущий кирпичный слой; 2 – антисептированные концы балок (включая торец); 3 – обертка концов толем (исключая торцы); 4 – глухая заделка цементно-песчаным раствором; 5 –стальной Г-образный анкер 50х5 мм; 6 – два слоя толя; 7 – анкер из полосовой стали

Рисунок 2.16. Перекрытия по деревянным балкам

а – междуэтажное с накатом из горбылей; б – междуэтажное с накатом из деревянных щитов; в – чердачное с накатом из щитов; г – междуэтажное с подвесным потолком

План фундаментов

Фундаменты необходимо устраивать под все несущие и самонесущие стены, а также под отдельные столбы (колонны), вентиляционные блоки, печи и камины массой свыше 750 кг.

Толщина верхней части ленточных фундаментов, фундаментных балок столбчатых фундаментов и ростверков свайных определяется в зависимости от толщины стены, ее конструктивного решения и конструктивных особенностей фундаментов (материал, способ изготовления и т.д.).

На рисунках 2.17-2.20приведены конструктивные решения ленточных, столбчатых и свайных фундаментов, характерные для малоэтажных зданий со стенами из мелкоразмерных элементов.

Рисунок 2.17. Монолитные ленточные фундаменты

а – бутовый без уступов; б – бутовый с уступами; в – бутобетонный с уступами; г – бетонный с уступами; д – железобетонный; 1 – кирпичная стена; 2 – обрез фундамента; 3 – уступ (ступень); 4 – подошва фундамента

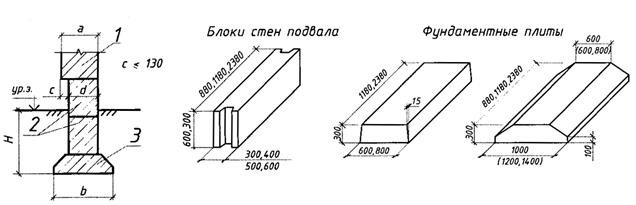

Рисунок 2.18. Сборный ленточный фундамент

1 – кирпичная стена; 2 – бетонные блоки стен подвала; 3 – железобетонная фундаментная плита-подушка



Габариты подошвы ленточных фундаментов (b) зависят от физико-механических свойств грунта и величины действующих нагрузок. Под более нагруженные стены (опирание перекрытий с двух сторон, большая грузовая площадь и т.п.) ширину подошвы ленточных фундаментов, рекомендуется увеличивать, устраивая уступы в монолитных фундаментах или используя железобетонные фундаментные подушки большей ширины в сборных.

Сборные фундаментные подушки могут располагаться с нормируемым зазором 20 мм или с разрывами 0,2-0,9 м (прерывистый фундамент).

В зданиях со столбчатыми или свайными фундаментами фундаментные столбы или сваи должны устанавливаться в углах здания, в местах пересечения или примыкания стен, под простенками, а также в промежутке, при этом шаг столбов или свай следует принимать в соответствии с рисунками 2.19 и 2.20. Под более нагруженные стены фундаментные столбы или сваи следует располагать с меньшим шагом либо увеличивать размеры подошвы фундаментных столбов.







Рисунок 2.19. Столбчатый фундамент Рисунок 2.20. Свайный фундамент



Для выполнения плана фундамента рекомендуется сначала выполнить цокольный узел и узел опирания внутренней стены на фундамент (раздел 2.8). Это позволит определиться с габаритами фундамента и его привязкой к осям.

На плане фундаментов должны быть показаны модульные разбивочные оси, две внешниецепочки размеров, размеры и привязка подошвы ленточного или столбчатого фундамента к осям, размеры и привязка фундаментных балок или свайного ростверка.

При использовании сборных ленточных фундаментов на плане достаточно показать нижний ряд сборных элементов (фундаментные подушки или блоки стен подвалов) с указанием их размеров, при этом раскладку сборных элементов рекомендуется начинать с несущих стен. Для прерывистых фундаментов должны быть даны расстояния между этими элементами.

В случае свайных или столбчатых фундаментов необходимо указать шаг свай или фундаментных столбов.

Следует также дать отметку подошвы ленточных или столбчатых фундаментов, отметки низа ростверка или фундаментных балок.

Примеры выполнения планов фундаментов приведены на рисунках П2.9 – П2.11.





План кровли



Форма чердачной скатной крыши определяется, главным образом, очертаниями здания в плане и требованиями архитектурной выразительности. Наиболее часто применяемые варианты скатных крыш приведены на рисунке 2.21. При построении плана кровли следует иметь в виду, что при одинаковых уклонах скатов их пересечение происходит под углом 45^о. Пример построения плана крыши здания сложной формы приведен на рисунке 2.22. С учебной целью достаточно запроектировать двускатную крышу.

На планах кровли следует показывать крайние оси, оси стен с вентиляционными каналами, оси, по которым происходит изменение высоты или формы здания в плане, одну или две цепочки размеров между осями. Следует показать также внешние грани наружных стен (штриховой линией невидимого контура), вентиляционные и дымовые трубы, слуховые и мансардные окна, указать величины уклонов скатов (см. раздел 2.6), величины свесов карнизов, отметки карниза, конька, верха дымовых и вентиляционных труб, верха слуховых окон.

Рисунок 2.21. Типы скатных чердачных крыш

Наилучшие варианты расположения вентиляционных и дымовых труб приведены на рисунке 2.23. В этих случаях уменьшается вероятность образования снеговых мешков и протекания крыши.

Слуховые окна необходимы для проветривания чердачного пространства и выхода на крышу. В небольших двухэтажных зданиях с двускатной крышей возможно устройство вентиляционных отверстий во фронтонах здания.

В зданиях с неорганизованным водоотводом свес карниза должен быть не меньше 600 мм, а в зданиях с организованным водоотводом – не менее 500 мм. В последнем случае на плане кровли следует показать расположение водосточных желобов и труб. Свес крыши со стороны фронтона рекомендуется принимать не менее 400 мм.



Рисунок 2.22. Пример построения Рисунок 2.23. Варианты размещения

плана скатной крыши дымовых и вентиляционных каналов

Примеры выполнения плана кровли приведены на рисунке П2.12 и П2.13.

План несущих конструкций покрытия

Конструктивное решение несущей части покрытия зависит от габаритов здания, его формы, расположения внутренних опор и т.д. В малоэтажных гражданских зданиях чаще всего применяют деревянные наслонные стропила, наиболее часто применяемые схемы которых приведены на рисунке 2.24.

Основные элементы наслонных стропил, стропильные ноги, выполняют из брусьев (120 -140)х(180-240), бревен Ø140-220 мм или досок (50-80)х(150-200) и располагают перпендикулярно линии карниза с шагом 1200-1600 мм при стропилах из бревен или брусьев и 700-1200 мм при стропилах из досок. Крайние стропильные ноги двускатных крыш желательно располагать рядом с наружной стеной (фронтоном), промежуточные не должны попадать на вентиляционные или дымовые трубы.

Опорами для стропильных ног служат прогоны из брусьев (140-160)х(160-200) и мауэрлаты (пристенные брусья), которые также чаще всего выполняют из брусьев (160-200)х(140-160) мм.

Прогоны опирают на стойки из брусьев 120х120 – 160х160 или, если это возможно, на стены. Расстояние между опорами желательно принимать от 2 до 4,5 м. Стойки нижним концом опираются на лежень из бруса (160-200)х(140-160)мм.

Дополнительными опорами, уменьшающими пролет стропильных ног при значительном расстоянии между стенами, являются подкосы, изготовленные из брусьев 120х120 – 160х160 мм. Верхним концом подкосы врубают в стропильные ноги, а нижним – в лежень.

При шаге стоек от 4,5 до 6 м (например, в зданиях с большим шагом поперечных несущих стен) для уменьшения расчетного пролета и увеличения жесткости прогонов следует устанавливать продольные подкосы, которые нижним концом врубают в стойки, верхним – в прогоны.

Рисунок 2.24. Схемы наслонных стропил

Для уменьшения величины распора (горизонтального усилия, передаваемого на стены стропильными ногами), рекомендуется устраивать горизонтальные ригели (затяжки) из досок 50х200 мм.

На плане несущих конструкций покрытий из брусьев или бревен все элементы стропил (стропильные ноги, мауэрлаты, прогоны, ригели и т.п.) должны быть показаны двумя сплошными основными линиями. Кобылки, применяемые для устройства свеса кровли, и стропильные ноги из досок можно показывать одной линией. Невидимые элементы (стойки и подкосы) показывают условно. Например, подкосы показывают штриховой линией со стрелкой. Штриховой линией также изображают ветровые связи, выполняемые из досок и необходимые для обеспечения продольной жесткости двускатных крыш.

Помимо двух внешних цепочек размеров на плане должен быть приведен шаг стропильных ног, дано расстояние между стойками, указаны места размещения слуховых окон, показаны вентиляционные трубы. Рекомендуется также на небольшом фрагменте плана дать раскладку элементов обрешетки под кровлю.

Висячие стропила (деревянные стропильные фермы) выполняют из брусьев, бревен или досок и применяют в зданиях пролетом до 12 м при отсутствии промежуточных опор (внутренних стен или колонн). Расстояние между фермами назначают от 1 до 2 м. Схемы висячих стропил приведены на рисунке 2.25.



Рисунок 2.25. Схемы висячих стропил

Пример выполнения плана несущих конструкций покрытия с наслонными стропилами приведен на рисунке П2.14.





Разрез



Разрез должен выполняться по лестнице, при этом в сечение должны попадать оконные и, по возможности, дверные проемы. При необходимости разрез может быть ломаным. Место разреза должно быть обозначено на планах этажей. Желательно также обозначить место разреза на планах фундаментов, несущих конструкций перекрытий, крыши и несущих конструкций покрытия.

Построение разреза рекомендуется начинать с нанесения горизонтальных линий, соответствующих уровню земли и уровням пола первого и второго этажей, а также вертикальных осевых линий, проходящих по стенам, разрезанным секущей плоскостью.

Высота помещений от пола до потолка должна быть не менее 2,5м. При этом высоту этажа желательно назначать равной 3,0 или 3,3 м (не менее 2,8м). В помещениях квартир с наклонными потолками (мансардные) допускается меньшая высота на площади, не превышающей 50% от общей площади помещения. Высота стен от пола до низа наклонного потолка должна быть не менее 1,2 м при наименьшем наклоне потолка 30^о и не менее 0,8 м при наклоне 45^о. При наклоне потолка 60^о и более ограничений по высоте нет. В ванной комнате минимальная высота помещения - 2,1м.

Далее следует нанести грани наружных и внутренних стен с привязкой, соответствующей плану, низ и верх несущих конструкций перекрытия, а также наметить положение лестничных маршей и площадок. Чтобы определить толщину перекрытия, рекомендуется предварительно выполнить узел опирания перекрытия на наружную стену (см. раздел 2.7).

Несущие конструкции перекрытий, попавшие в плоскость разреза, должны быть показаны достаточно подробно (габариты плит, сечения балок).

В курсовой работе рекомендуется применять лестницы из мелкоразмерных элементов, с конструктивными решениями которых можно ознакомиться в работах /1-8/. Графическое построение лестницы должно быть выполнено в соответствии с рекомендациями раздела 2.1 (рисунок 2.9), при этом достаточно подробно следует показать основные конструктивные элементы (косоуры, тетивы, подкосоурные и площадочные балки и т.п.).

Попавшие в секущую плоскость оконные проемы располагают таким образом, чтобы расстояние от уровня пола до низа окна было не меньше 700 мм для обеспечения безопасности и из условия размещения отопительных приборов. Над оконными и дверными проемами следует показать сборные или сборно-монолитные перемычки в соответствии с разработанным узлом опирания перекрытия на стену.

Построение чердачной части здания выполняется на основе плана несущих конструкций покрытия и выбранной схемы стропил. При этом следует иметь в виду следующее:

- расстояние от верха чердачного перекрытия до низа мауэрлата рекомендуется принимать не менее 400 мм (для удобства осмотра в процессе эксплуатации);

- уклоны скатов следует принимать в зависимости от материала кровли с учетом данных таблицы 2.1;

- расстояние от чердачного перекрытия до нижнего элемента несущих конструкций покрытия в средней части рекомендуется принимать не менее 1900 (1600) мм (рисунок 2.24);

- угол наклона подкосов рекомендуется принимать около 45^о (35^о -55^о), а угол между подкосом и стропильной ногой – около 90^о.

Таблица 2.1

Минимальные уклоны скатов скатных чердачных крыш

№ п/п.	Материал кровли	Минимальные значения
Уклона ската	Угла наклона ската, град
	Волнистые асбестоцементные листы	1:3
	Волнистые безасбестовые листы	1:6,3
	Кровельная сталь	1:3,5
	Цементно-песчаная черепица «франкфуртского» профиля	1:2,5
	Металлочерепица	1:4
	Гибкая черепица	1:5	11,3

Примечание: значения приведены для кровельных материалов, рассмотренных в данных методических указаниях

Элементы стропильной крыши, попавшие в сечение, должны быть выделены сплошными основными линиями.

Дымовые и вентиляционные трубы, если они расположены перед плоскостью разреза, должны быть показаны в уровне чердака и выведены выше крыши. Для обеспечения необходимой тяги отметку верха трубы следует назначать в соответствии с рисунком 2.26.

На разрезе необходимо также показывать оконные и дверные проемы, находящиеся перед плоскостью разреза.

Элементы фундаментов, попавшие в сечение, должны быть показаны в соответствии с планом фундаментов и разработанным цокольным узлом.

На разрезах должны быть нанесены линейные размеры в виде цепочек, расположенных вне и внутри изображения. Внешние и внутренние размерные линии должны отстоять от изображения не менее чем на 10 мм.

На первой наружной горизонтальной размерной линии наносят привязки фундаментов, на второй – расстояния между соседними осями, на третьей – расстояние между крайними координационными осями.

На внешней вертикальной размерной линии дают размеры проемов и участков стен между проемами.

На разрезах показывают отметки уровня земли, чистого пола этажей и лестничных площадок, низа опорной части заделываемых в стену конструктивных элементов (балконных плит, козырьков и т.п.), карниза, конька крыши и др. Отметки наносят на выносных линиях уровней соответствующих элементов. Стрелка, выполненная сплошными толстыми основными линиями длиной 2-4 мм, проведенными под углом 45^о к выносной линии, должна упираться в выносную линию уровня. Величину отметки наносят на полке выносной линии знака отметки в метрах с тремя десятичными знаками без обозначения единицы измерения

Примеры выполнения разрезов даны на рисунке П2.15.





Фасад



Фасад здания рекомендуется выполнять параллельно с разработкой разреза.

На фасаде должны быть указаны модульные разбивочные оси здания, проходящие в характерных местах (крайние, в местах уступов в плане и перепадов высот).

Должны быть нанесены отметки:

- уровня земли и входных площадок;

- низа и верха проемов;

- низа карниза, козырьков и балконных плит;

- верха конька, вентиляционных труб, слуховых и мансардных окон;

- других элементов, расположенных на разных уровнях.

Отметки, как правило, наносятся слева от изображения.





Рисунок 2.26. Схемы расположения труб на скатной крыше



В названии фасада указывают обозначения крайних координационных цифровых или буквенных осей здания слева направо (например, «Фасад А–В» или «Фасад 3-1»).

Примеры выполнения фасадов приведен на рисунке П2.16.
