Изоляция металлов от агрессивной среды.

Защитные слои от высокотемпературной коррозии могут быть созданы из тугоплавких соединений, обладающих низкой диффузионной проницаемостью для агента коррозии. Например, таким покрытием может быть поверхностный оксидный слой. Металлы и сплавы легируют поверхностно или объемно другими металлами. Например, хром и никель в нержавеющих сталях диффундируют к поверхности и образуют на ней оксидный слой из двойных оксидов NiCr2O4 FeCr2O4 - шпинели.

Современные технологии газотермического напыления позволяют защитить металлические конструкции, сооружения, изделия и различные детали из металла от губительного воздействия атмосферных осадков, агрессивных сред и увеличить срок их службы в несколько раз. Основными преимуществами металлизационных покрытий являются протекторные свойства, высокая твердость, высокая адгезия и возможность нанесения в полевых условиях.

Газоплазменная и электродуговая металлизация распылением с 50-х годов прошлого столетия широко применяется для антикоррозионной защиты металлоконструкций.

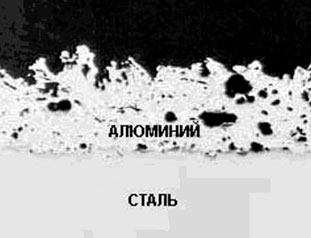

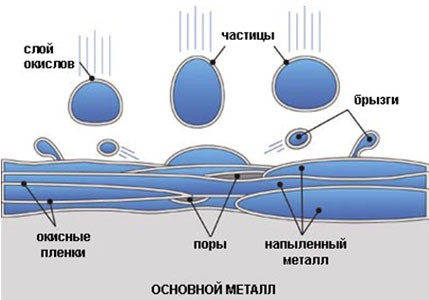

Процесс металлизации распылением заключается в непрерывном плавлении металла, распылении его на мельчайшие частицы и нанесении на подготовленную методом абразивно-струйной обработки поверхность. Попадая на металлизируемую поверхность, частицы деформируются, нагромождаются друг на друга и образуют металлизационное покрытие слоистого строения (Рис. 1). При этом температура изделия в ходе напыления не превышает 120 °С.

При металлизации сцепление частиц с основанием происходит вследствие шероховатости поверхности и под действием молекулярных сил и носит в основном механический (адгезионный) характер.

В некоторых случаях металлизацию применяют с последующей окраской.

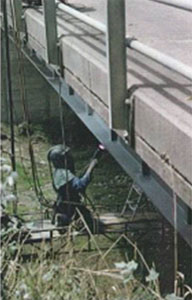

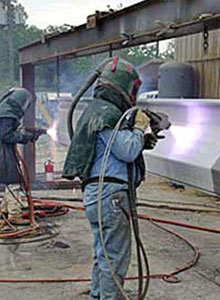

Металлизация в некоторых случаях - единственный и незаменимый способ предохранения конструкций от коррозии и разрушения. В то время, как гальванические покрытия и цинкование, качественное лакокрасочно или полимерное покрытие возможны только в заводских условиях, металлизационные покрытия можно наносить как в заводских условиях, так и в полевых трассовых условиях, на монтажной площадке (Рис. 2).

Основными антикоррозионными материалами, наносимыми способом металлизации на стальные конструкции и изделия, являются цинк, алюминий и их сплавы. Цинковые покрытия являются коррозионностойкими в морской воде и в условиях морской атмосферы. Наибольшее влияние на скорость коррозии цинка в индустриальной атмосфере промышленных городов оказывает содержание в ней окислов серы, а также других веществ (например, хлора и паров соляной кислоты), образующих с цинком гигроскопические соединения.

Алюминий по своим химическим свойствам очень активен, но в присутствии окислителей быстро покрывается защитной пленкой, резко понижающей его химическую активность. Коррозионная стойкость алюминия зависит от условий, в которых происходит коррозия и регулируется, в основном, стойкостью защитной окисной пленки к среде. Алюминий стоек в горячей и морской воде.

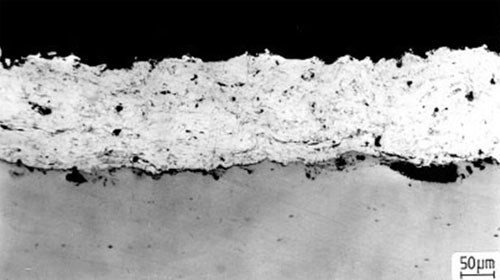

Цинк и алюминий образуют плотный слой продуктов коррозии, по объему значительно больший, чем металл, из которого они образовались. Цинковое покрытие находящееся длительное время в воде, покрывается плотным слоем окиси карбоната или гидроокиси цинка; поры закупориваются продуктами коррозии (Рис.4). Такое покрытие со временем значительно увеличивает свою коррозионную стойкость.

Рис. 4.

Немаловажным фактором считают протекторные свойства металлизационных покрытий из алюминия, цинка и их сплавов. Поврежденное место на покрытии за счет гальванического эффекта затягивается ионами алюминия или цинка, предохраняя материал подложки. Наиболее активным с точки зрения протекторной защиты считается сплав алюминия и магния (AlMg5).

По результатам сравнительного исследования эффективности 47 различных систем защитных покрытий только алюминиевое и цинковое покрытия, нанесенные методом газотермического напыления, отработали 20 лет без повторного нанесения и сохранили более 99,5% сплошности. Оказалось, что сталь не подверглась коррозии ни в одном из тех мест, где были возможны качественная подготовка поверхности и нанесение металлизационного покрытия.

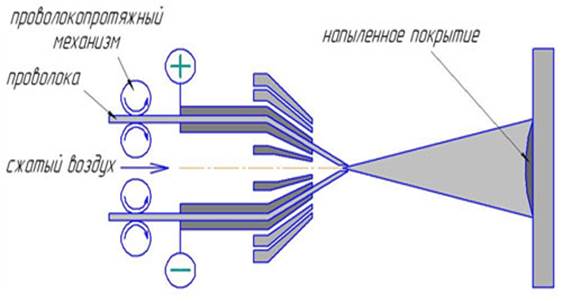

Антикоррозийные покрытия наносят, главным образом, металлизационными аппаратами проволочного типа. Принцип действия металлизационных аппаратов проволочного типа основан на том, что металл в виде проволоки непрерывно подают в аппарат, там он плавится газовым пламенем или электрической дугой, и затем распыляется сжатым воздухом на мельчайшие частицы, которые наносятся на поверхность. Принципиальная схема работы металлизатора представлена на рис. 5.
